Deutsch |
27
Bosch Power Tools
1 609 929 W31 | (6.4.11)
Gleich lange Werkstücke sägen (siehe Bild R)
Zum einfachen Sägen von gleich langen Werkstücken können
Sie den Längenanschlag
36
verwenden.
Sie können den Längenanschlag an beide Seiten der Säge-
tischverlängerung
11
montieren.
– Lösen Sie die Arretierschraube
35
und klappen Sie den
Längenanschlag
36
über die Klemmschraube
63
.
– Ziehen Sie die Arretierschraube
35
wieder fest.
– Stellen Sie die Sägetischverlängerung
11
auf die ge-
wünschte Länge ein (siehe „Sägetisch verlängern“,
Seite 24).
Tiefenanschlag einstellen (Nut sägen) (siehe Bild S)
Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut
sägen oder einen Distanzanschlag (z.B.: Bosch MSF 110)
verwenden wollen.
– Schwenken Sie den Tiefenanschlag
30
nach außen.
– Drücken Sie auf den Arretierhebel
5
und schwenken Sie
den Gleitarm in die gewünschte Position.
– Verdrehen Sie die Justierschraube
29
bis das Schraube-
nende den Tiefenanschlag
30
berührt.
– Führen Sie den Gleitarm langsam nach oben.
Sonderwerkstücke
Beim Sägen von gebogenen oder runden Werkstücken müs-
sen Sie diese besonders gegen Verrutschen sichern. An der
Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag-
schiene und Sägetisch entstehen.
Falls erforderlich müssen Sie spezielle Halterungen anferti-
gen.
Profilleisten (Boden- oder Deckenleisten) bearbeiten
Profilleisten können Sie auf zwei verschiedene Arten bearbei-
ten:
– gegen die Anschlagschiene angestellt,
– flach liegend auf dem Sägetisch.
Des Weiteren können Sie abhängig von der Breite der Profil-
leiste die Schnitte mit oder ohne Zugbewegung ausführen.
Probieren Sie den eingestellten Gehrungswinkel immer zu-
erst an einem Abfallholz aus.

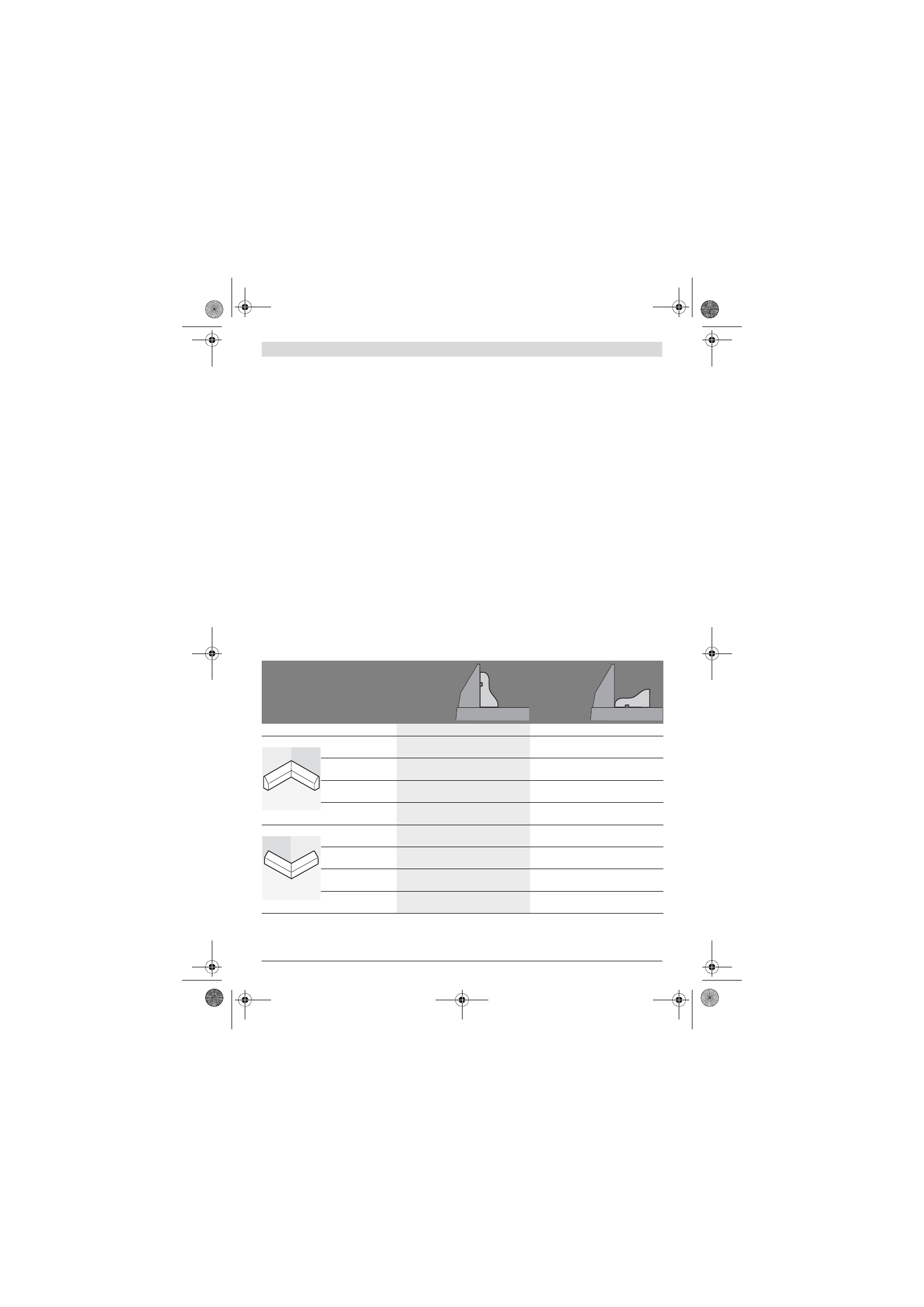

Bodenleisten
Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Bodenleisten.
Einstellungen
gegen die
Anschlag-
schiene
angestellt
flach liegend
auf dem
Sägetisch
Bodenleiste
linke Seite
rechte Seite
linke Seite
rechte Seite
Innenkante
horizontaler
Gehrungswinkel
45 ° links
45 ° rechts
0 °
0 °
vertikaler
Gehrungswinkel
0 °
0 °
45 ° links
45 ° rechts
Positionierung des
Werkstücks
Unterkante auf
Sägetisch
Unterkante auf
Sägetisch
Oberkante an der
Anschlagschiene
Oberkante an der
Anschlagschiene
Fertiges Werkstück be-
findet sich ...
... links vom Schnitt
... rechts vom
Schnitt
... links vom Schnitt
... rechts vom
Schnitt
Außenkante
horizontaler
Gehrungswinkel
45 ° rechts
45 ° links
0 °
0 °
vertikaler
Gehrungswinkel
0 °
0 °
45 ° rechts
45 ° links
Positionierung des
Werkstücks
Unterkante auf
Sägetisch
Unterkante auf Sä-
getisch
Oberkante an der
Anschlagschiene
Oberkante an der
Anschlagschiene
Fertiges Werkstück be-
findet sich ...
... rechts vom
Schnitt
... links vom Schnitt ... links vom Schnitt
... rechts vom
Schnitt
OBJ_BUCH-1360-001.book Page 27 Wednesday, April 6, 2011 11:11 AM
