Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen.
Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und
Querschnitte mit geradem Schnittverlauf in Holz auszufüh-
ren. Dabei sind horizontale Gehrungswinkel von – 52 ° bis
+60 ° sowie vertikale Gehrungswinkel von 47 ° (linksseitig)
bis 47 ° (rechtsseitig) möglich.
Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen
von Hart- und Weichholz, sowie Span- und Faserplatten.
Bei Verwendung von entsprechenden Sägeblättern ist das Sä-
gen von Aluminiumprofilen und Kunststoff möglich.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf den Gra-
fikseiten.
1
Staubbeutel
2
Absaugadapter
3
Laser-Warnschild
4
Handgriff
5
Arretierhebel
6
Schutzhaube
7
Transportgriff
8
Pendelschutzhaube
9
Anschlagschienenverlängerung
10
Anschlagschiene
11
Sägetischverlängerung
12
Bohrungen für Montage
13
Einlegeplatte
14
Winkelarretierung
15
Feststellknauf für beliebige Gehrungswinkel (horizontal)
16
Hebel für Gehrungswinkelvoreinstellung (horizontal)
17
Spanngriff für beliebige Gehrungswinkel (vertikal)
18
Einkerbungen für Standard-Gehrungswinkel
19
Griffmulden
Spanngriff offen:
Es können vertikale Gehrungswinkel eingestellt werden.
Spanngriff geschlossen:
Der eingestellte vertikale Gehrungswinkel des Gleitarms
wird gehalten.
Zeigt die einzelnen Schritte zum Einstellen des vertikalen
Gehrungswinkels an.
1.
Spanngriff lösen
2.
Gleitarm leicht nach links schwenken
3.
Gewünschten Gehrungswinkelbereich am Drehknauf ein-
stellen
Vertikale Gehrungswinkelbereiche am Drehknauf einstellen
Neigung Sägeblatt nach links (45 ° bis 0 ° )
Neigung Sägeblatt nach rechts (0 ° bis 45 ° )
Gesamter Schwenkbereich des Gleitarms
(– 47 ° bis +47 ° )
Zum Einstellen beliebiger horizontaler Gehrungswinkel muss
der Sägetisch frei beweglich sein bzw. die Winkelarretierung
gesperrt werden:
– Hebel
n
ziehen und gleichzeitig die Winkelarretierung
o
vorne nach unten drücken

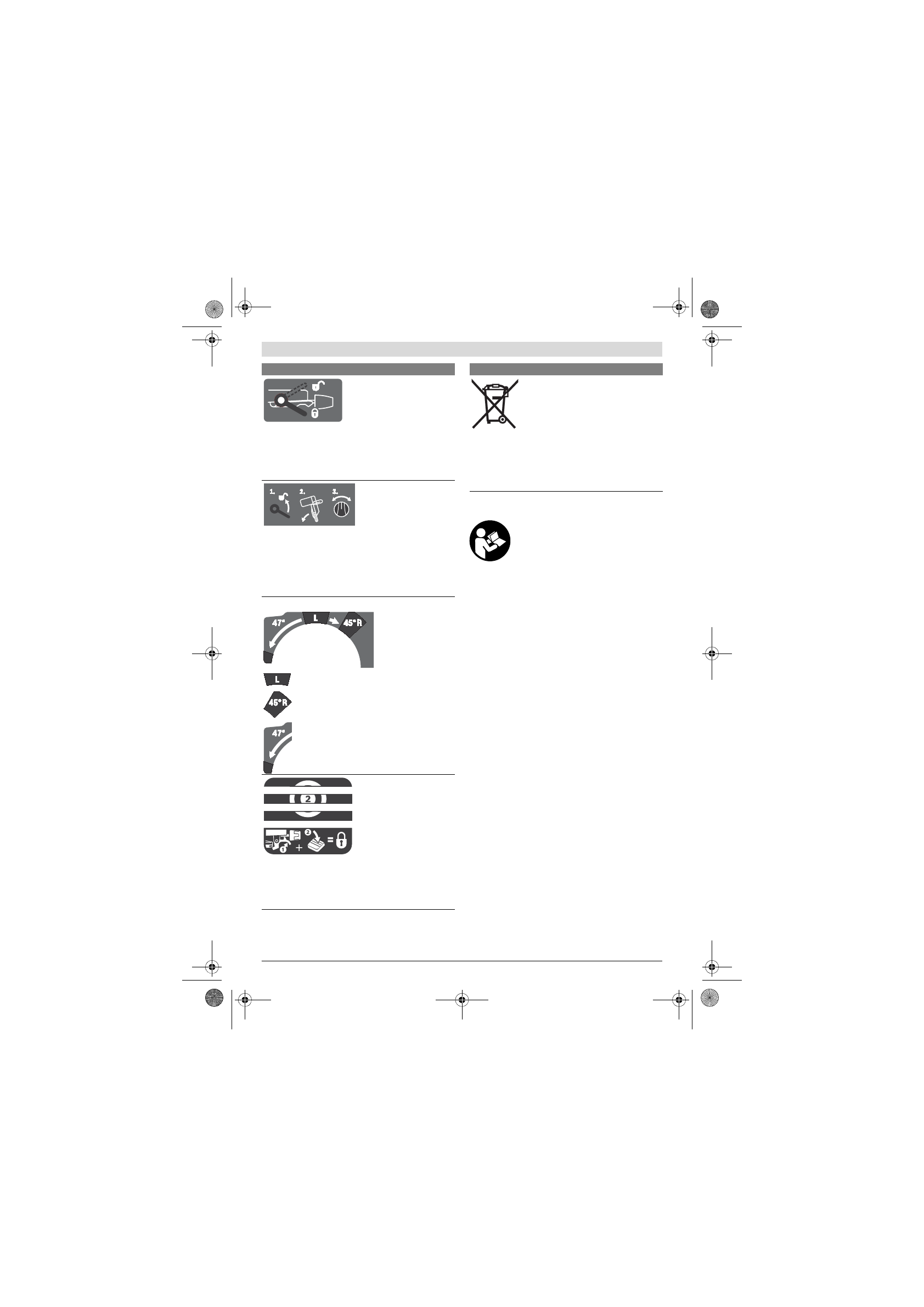

Symbole und ihre Bedeutung
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie 2002/96/EG über Elek-
tro- und Elektronik-Altgeräte und ihrer Umsetzung in natio-
nales Recht müssen nicht mehr gebrauchsfähige Elektro-
werkzeuge getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Symbole und ihre Bedeutung
