Loftslister (efter US-standard)

Kontrol og indstilling af grundinstillinger

For at sikre at saven altid saver præcise snit er det vigtigt at

kontrollere el-værktøjets grundindstillinger og evt. indstille

det efter intensiv brug.

Dette kræver erfaring og tilsvarende specialværktøj.
Dette arbejde gennemføres hurtigt og pålideligt af en Bosch-

servicetekniker.

Justering af laser
Bemærk:

El-værktøjet skal være tilsluttet til strømforsynin-

gen, hvis laserfunktionen skal testes.

f

Betjen aldrig start-stop-kontakten, når laseren juste-

res (f.eks. ved at bevæge glidearmen).

En utilsigtet start

af el-værktøjet kan føre til kvæstelser.

– Stil el-værktøjet i arbejdsstilling.

– Drej  savbordet

38

 indtil hakket

18

 for 0 ° . Armen

16

 skal

falde rigtigt i hak.

– Tænd for laserstrålerne med kontakten

61

.

Kontrol:

 (se Fig. T1)

– Tegn en lige snitlinje på emnet.

– Tryk på låsearmen

5

 og før glidearmen langsomt ned med

håndgrebet

4

.

– Positionér emnet på en sådan måde, at savklingens tænder

flugter med snitlinjen.

– Hold emnet fast i denne position og før glidearmen lang-

somt opad igen.

– Spænd emnet fast.

– Tænd for laserstrålerne med kontakten

61

.

Laserstrålerne skal i hele længden være på emnet i den sam-

me afstand fra den markerede snitlinje til højre og venstre, og-

så når glidearmen føres nedad.

Indstilling af flugtning:

 (se Fig. T2)

– Drej den pågældende stilleskrue

64

 med unbrakonøglen

(2 mm)

21

, til laserstrålen i hele sin længde har den sam-

me afstand til den markerede snitlinje på emnet.

En drejning mod venstre bevæger laserstrålen fra venstre til

højre, en drejning mod højre bevæger laserstrålen fra højre til

venstre.

Indstilling af parallelitet:

 (se Fig. T3)

– Løsn de to skruer

65

 på laserbeskyttelseskappen

27

 med

unbrakonøglen (4 mm)

20

.

Bemærk:

Den forreste skrue på laserbeskyttelseskappen

nås ved at svinge glidearmen en smule nedad, til unbrako-

nøglen kan stikkes gennem en af slidserne på pendulbe-

skyttelseskappen.

– Løsn fastgørelsesskruen

66

 (ca. 1 – 2 omdrejninger) med

unbrakonøglen (2 mm)

21

.

Drej ikke skruen helt ud.

– Forskyd laserens monteringsplade til højre eller venstre, til

laserstrålerne i hele deres længde er parallel med den mar-

kerede snitlinje på emnet.

– Hold laserens monteringsplade i denne position og spænd

fastgørelsesskruen

66

 igen.

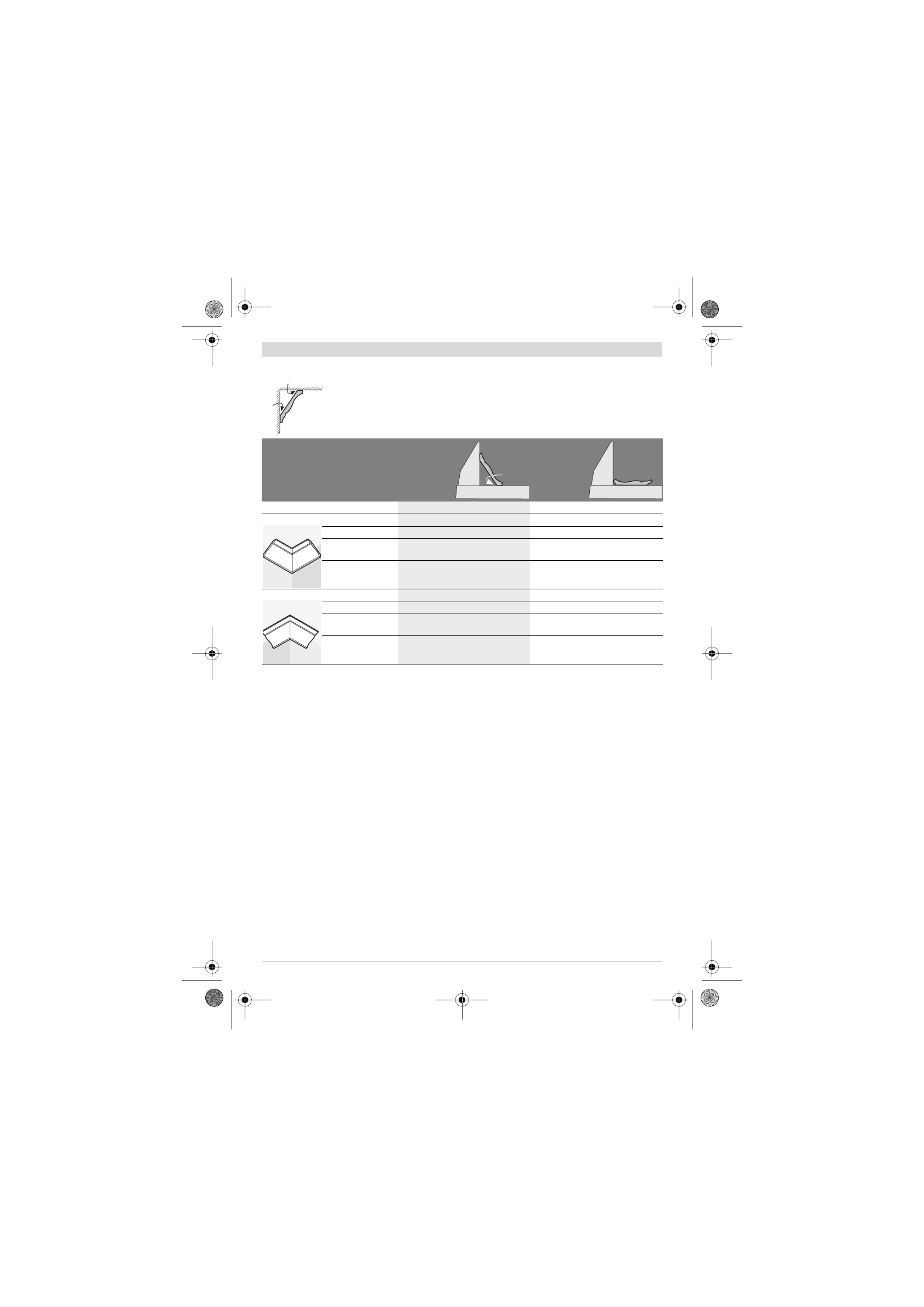

Ønsker du at bearbejde loftslisterne, mens de ligger fladt på savbordet, indstilles den vandrette ge-

ringsvinkel på 1,6 °  (savbord drejet til højre eller venstre) og den lodrette geringsvinkel på 33,9 °  (gli-

dearm svinget til højre eller venstre).

Den efterfølgende tabel indeholder henvisninger om, hvordan loftslister skal bearbejdes.

Indstillinger

stillet op mod

anslags-

skinnen

fladt liggende

på savbordet

Loftsliste

Venstre side

Højre side

Venstre side

Højre side

Indvendig kant

Vandret geringsvinkel

45 °  højre

45 °  venstre

31,6 °  højre

31,6 °  venstre

Lodret geringsvinkel

0 °

0 °

33,9 °  venstre

33,9 °  højre

Positionering af emne

Underkant på

anslagsskinne

Underkant på

anslagsskinne

Overkant på

anslagsskinne

Overkant på

anslagsskinne

Færdigt emne findes

…

... til højre for

snittet

... til venstre for

snittet

... til venstre for

snittet

... til højre for

snittet

Udvendig kant

Vandret geringsvinkel

45 °  venstre

45 °  højre

31,6 °  venstre

31,6 °  højre

Lodret geringsvinkel

0 °

0 °

33,9 °   højre

33,9 °   venstre

Positionering af emne

Underkant på

anslagsskinne

Underkant på

anslagsskinne

Overkant på

anslagsskinne

Overkant på

anslagsskinne

Færdigt emne findes

…

... til højre for

snittet

... til venstre for

snittet

... til venstre for

snittet

... til højre for

snittet

52°

38°

52°
