6-7
Ру
сс
кий

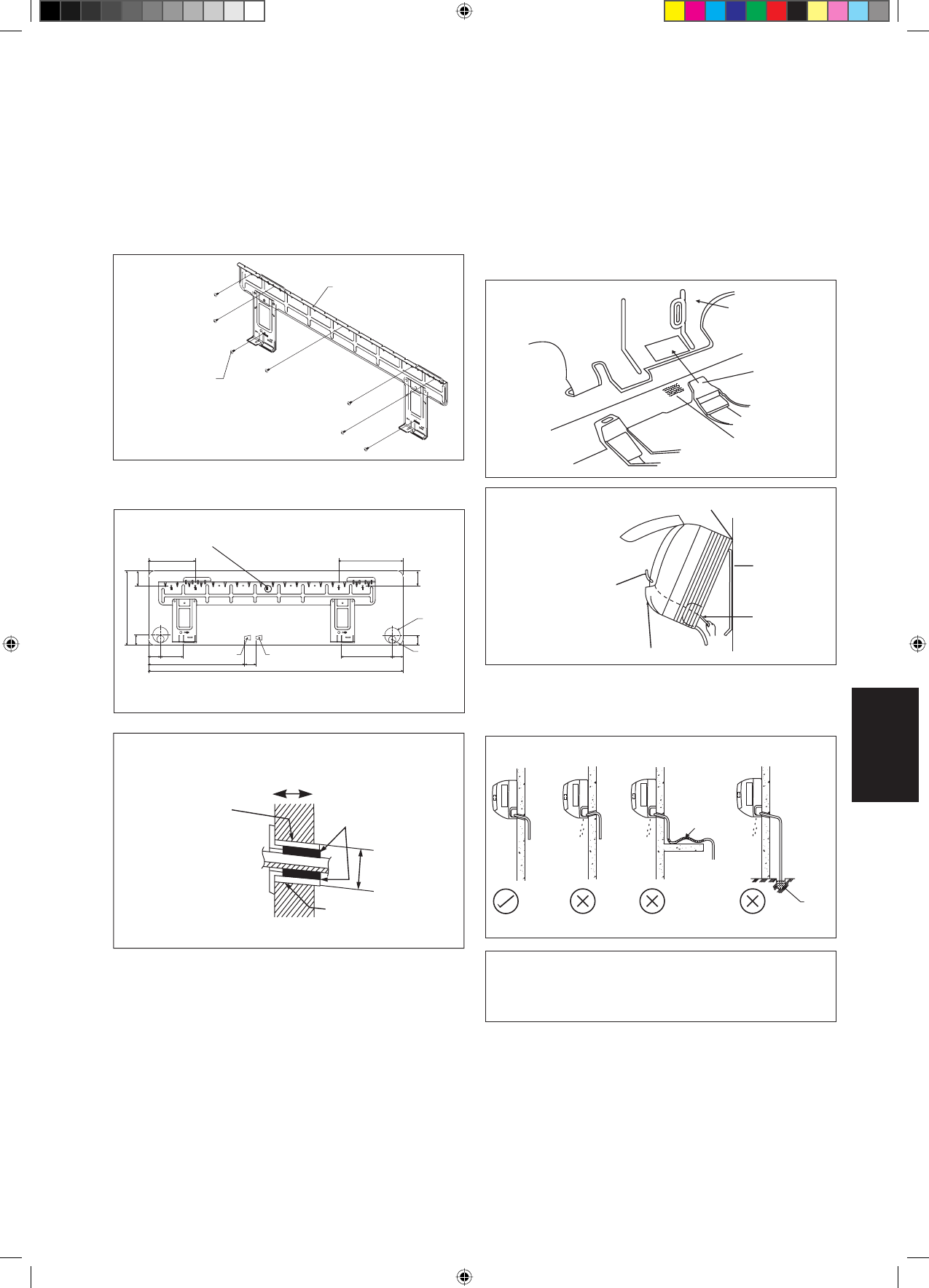

Сборка монтажной пластины
Убедитесь, что стена достаточно крепкая, чтобы выдержать
вес блока. В противном случае необходимо укрепить стену
пластинами, балками или стойками.
Для выравнивания по горизонтали используйте уровень и
закрепите модель FTXB50/60CV1B 7 подходящими винтами.
Если задний трубопровод слишком длинны, чуть ниже на внешней
стене просверлите шарошечной дрелью отверстие диаметром
65мм (см. рисунок).
Установочная плата
Рекомендуемая Разметка Крепления
Установочной Пластины И Размеры
Kрепежный винт
установочной платы
190
173
61
31
0
61
Конец газовой трубы
Конец жидкостной трубы
48
45
580
1065
219
40
40
91
45
Все размеры указаны в мм
«
Рекомендуемые позиции закрепления
установочной платы (всего 7 позиций)
Сквозное
отверстие в
стене
Ø
65мм
Позиция
дренажного
шланга
Пpocвepлитe Коничecким Свepлoм
Внутренняя
Ø
65
Встраиваемая в стену труба
(Местная поставка)
Kрышка дла отверстия в
стене (Местная поставка)
Встраиваемая в стену
труба (Местная поставка)
Наружная сторона
Уплотнение
Правила установки комнатного блока
Прицепите кулачковые захваты нижней рамы к установочной плате.
Правила снятия комнатного блока
Надавите на отмеченную область (в нижней части передней
решетки) для расцепления кулачков.
Установка блока на монтажной пластине
Зацепите внутренний блок за верхнюю часть монтажной
пластины (Зацепите два крюка, расположенные на задней
верхней части внутреннего блока, за верхний край монтажной
пластины). Убедитесь, что крюки надежно зафиксированы на
монтажной пластине, перемещая ее влево и вправо.
Утечка
воды
Водоудержание
Погруженный
Конец в Воду
Дренаж
Правильно
Неправильно
Утечка
воды
Утечка
воды
Неправильно
Неправильно
Трубопровод отвода воды
Дренажная труба внутреннего блока должна быть установлена с уклоном
вниз для обеспечения беспрепятственного отвода воды. Необходимо
избегать ситуации, которые могут вызвать утечку воды.
Отвод воды
При предварительном
снятии изоляции с проводов
межсоединений обматывайте
оголенные концы проводов
изоляционной лентой.
Здесь подвешивайте комиатный блок на крюки.
Установочная
плата
Провода
межсоединений
Направляющая дпя проводов
!
ОCTOPOЖHO
Не рекомендуется устанавливать как внутренний, так и
наружный блоки на высоте более 2000м над уровнем моря.
•
Установочная
плата
Ограничитель
Днищевый
шпангоут
Mетка
(задняясторона)
Передняя
решетка
