Unità Interna
VISTA DALL’ALTO
IL SEGNO
MOSTRA LA DIREZIONE DEI TUBI
DIETRO
DESTRA

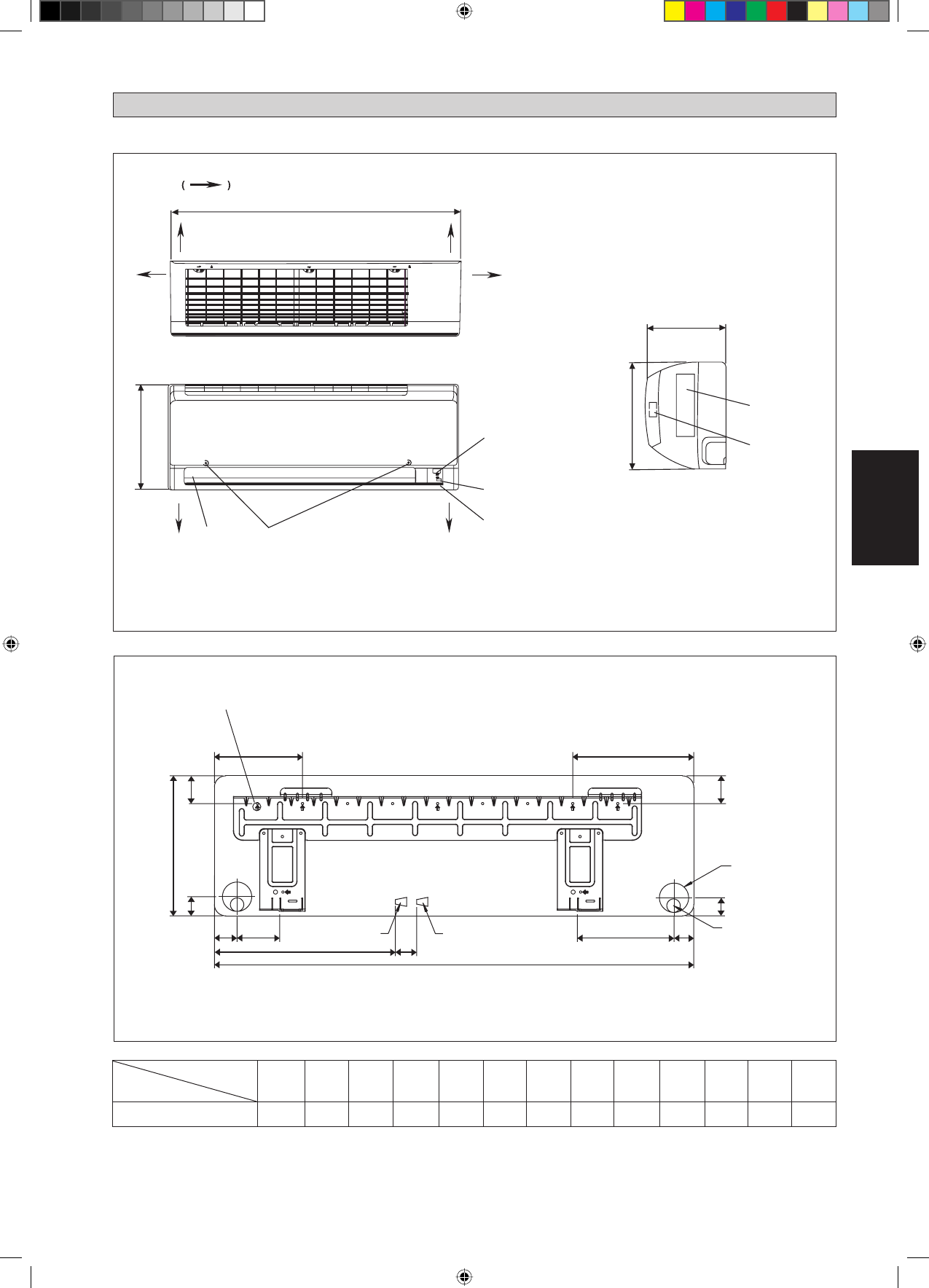

DISEGNI E DIMENSIONIS
«
Punti di ritenzione raccomandati per la piastra di montaggio
(7 punti in tutto)
DIETRO
LASTRA DI INSTALLAZIONE FTXB50/60CV1B
Dimensioni
Modello
A
B
C
D
E
F
G
H
I
J
K
L
M
FTXB50/60CV1B
1065
310
228
190
173
61
40
45
48
91
219
580
45
B
C
B
D
E
B
F
G
K
I
M
L
H
I
F
G
T
raduzione delle istruzioni originali
SINISTRA
PIASTRA
MORSETTIERA
CONTERMINALE
A TERRA
VISTA LATERALE
RICEVITORE DI
SEGNALE
UNITÀ INTERNA
INTERRUTTORE ON/OFF
TEMPERATURA AMBIENTE TERMOSTATO
(ALL’INTERNO)
VISTA FRONTALE
IN BASSO
IN BASSO
VITI INSERITE NELLA GRIGLIA
FRONTALE (ALL’INTERNO)
FERITOIA DI
AERAZIONE
Tutte le dimensioni sono in mm
Estremità del tubo del liquido
Estremità del tubo del gas
Foro nel muro
di Ø 65mm
Posizione del tubo
di scarico
Tutte le dimensioni sono in mm
