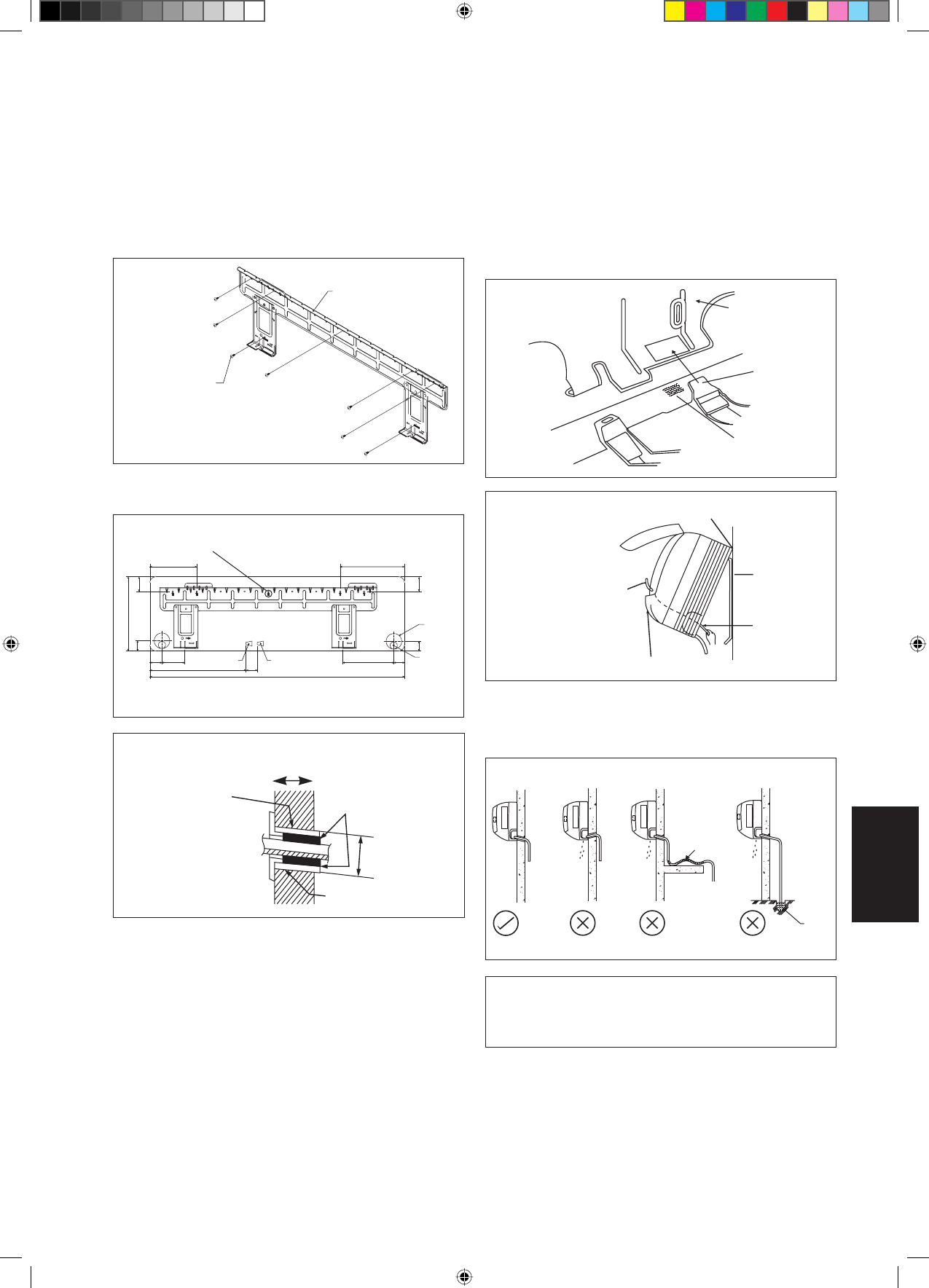

İç Ünitenin Montaj Plakasına Monte Edilmesi
İç ünitenin, montaj levhasının üst kısmına oturtunuz (İç
ünitenin arkasında, üst tarafta yer alan iki kancayı, montaj
levhasının üst ucuna takın). Üniteyi sola ve sağa oynatarak,
kancaların kurulum levhasına gerektiği gibi oturduğuna
emin olunuz.
7-7
Tü
rk
çe
Montaj plakası
Kelepçe
Alt çerçeve
İşaret (arka taraf )
Ön ızgara
Su
Toplanması
Boşalt
Doğru
Yanlış
Yanlış
Yanlış
Su Drenaj Borusu
İç mekan drenaj borusu, suyun düzgün bir şekilde tahliye
edilmesi için, düz bir şekilde aşağıya inmelidir. Suyun
sızmasına neden olabilecek durumlardan kaçınınız.
Su Drenajı
Birbirine bağlı k abloların
uçlarını önceden soyarken,
k a b l o l a r ı n s a ğ u ç l a r ı n ı
yalıtım bandıyla bağlayın.
İç ünitenin kancasını buraya asın.
Montaj plakası
Birbirine bağlı
kablolar
Kablo rehberi
Montaj Levhasının Monte Edilmesi
Duvarın, ünitenin ağırlığını k aldıracak k adar kuv vetli
olduğuna emin olunuz. Aksi halde duvarın; levhalarla,
kirişlerle veya sütunlarla desteklenmesi gerekir.
Ya t a y m o n t a j i ç i n s e v i y e ö l ç ü m c i h a z ı k u l l a n ı n v e
FTXB50/60CV1B. için 7.
Ünitenin arkasından boru çıkacaksa, dış duvarda biraz daha
aşağı bir noktada (şekle bakınız), konik matkap ucuyla 65mm
çapında bir delik deliniz.
Montaj plakası
Montaj plakası
sabitleme vidası
Tavsiye Edilen Montaj Plakası yerleştirme noktaları
ve Boyutlar
Duvardaki
delik çapı
Ø 65mm
190
173
61
310
61
Tahliye
hortumu
konumu
Gaz borusu sonu
Sıvı borusu sonu
48
45
580
1065
219
40
40
91
45
Tüm boyutlar mm olarak verilmiştir
«
Tavsiye edilen montaj plakası yerleştirme
noktaları (tümünde 7 nokta)
Konik Matkap Ucuyla Açılmış Delik
İç
Ø 65
Duvara gizlenmiş boru
(bölge tedariği)
Duvar delik kapağı
(bölge tedariği)
Duvara gizlenmiş boru
(bölge tedariği)
Dış
Macunlama
Borunun
Ucu
Suyun
İçinde
Su
Sızıntısı
Su
Sızıntısı
Su
Sızıntısı
!
DİKKAT
Üniteyi, iç ve dış mekan için 2000m üzerinde
yükseklikte kurmayın.
•
İç Ünite Nasıl Takılır
Alt çerçevenin tırnaklarını montaj plakasına takın.
İç Ünite Nasıl Çıkarılır
Tırnakları serbest bırakmak için işaretli alanı yukarı ittirin
(ön ızgaranın alt kısmında).
