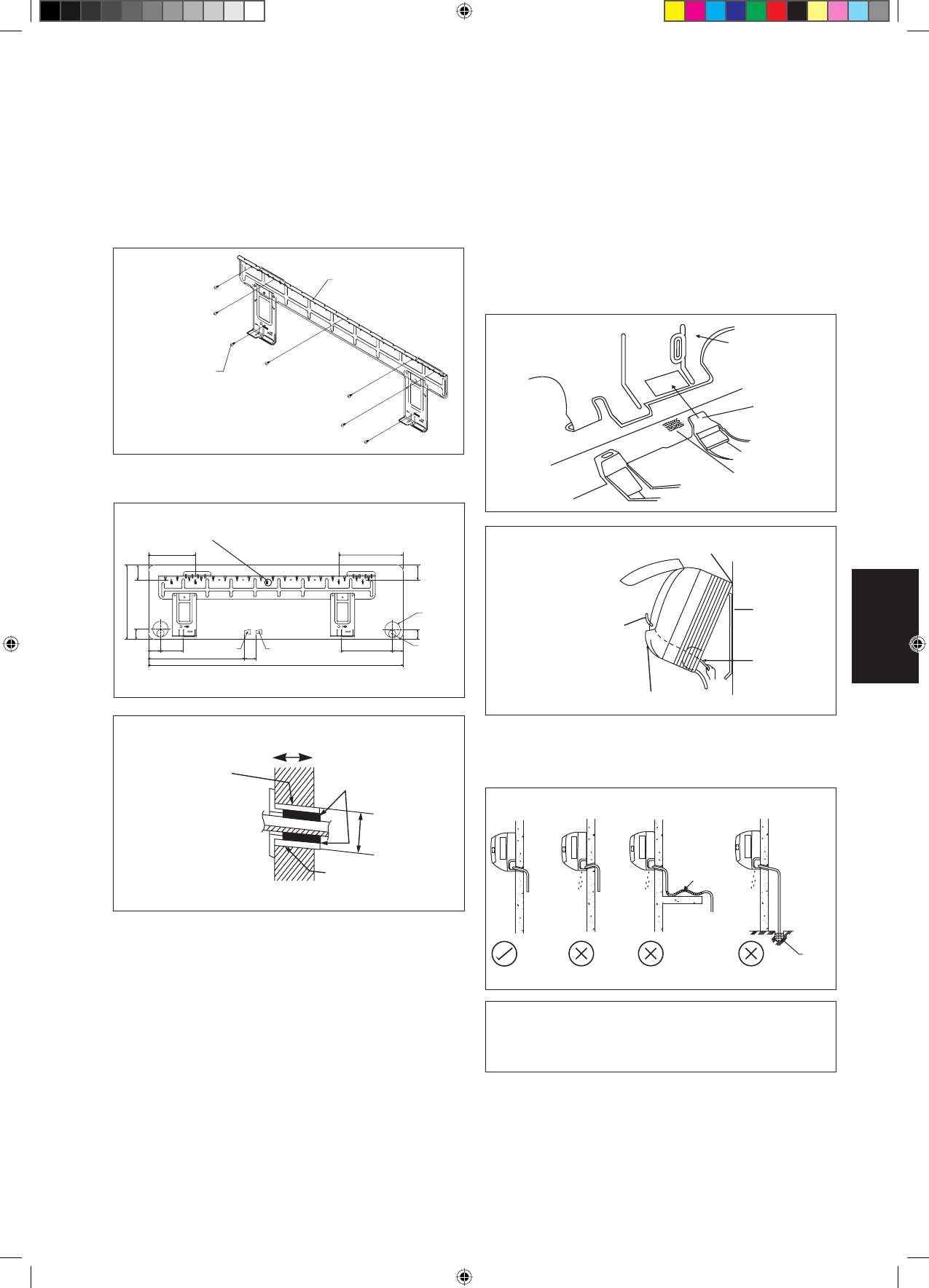

Cómo Colocar La Unidad Interior
Enganche las abrazaderas del cuadro inferior en la placa de
instalación.
Cómo Retirar La Unidad Interior
Empuje la zona marcada (en la parte inferior de la rejilla frontal)
para soltar los ganchos.
Montar La Unidad En La Placa De Instalación
Enganchar la unidad de interior en la porción superior de la
placa de instalación (Enganchar los 2 ganchos de la parte trasera
superior en el borde superior de la placa de instalación). Para
asegurar que los ganchos se encuentren adecuamente instalados
en la bandeja de instalación, intente moverlos ligeramente hacia
la izquierda o la derecha.
5-7
Español
Placa de montaje
Gancho
Marco inferior
Marca
(lado posterior)
Rejilla delantera
Fuga de
agua
Retención
del agua
Extremo
sumejido
in agua
Agujero
Correcto
Incorrecto
Fuga de
agua
Fuga de
agua
Tubería De Desagüe De Agua
La tubería de desagüe de interior debe tener una pendiente
descendente para lograr un vaciado uniforme. Evite situaciones
que puedan causar escapes de agua.
Desagüe Del Agua
Si pela de antemano los
e x t r e m o s d e l o s c a b l e s
de interconexión, ate los
extremos de los cables con
cinta aislante.
Cuelgue aquí el gancho de la unidad interior.
Placa de montaje
Cables de
interconexión
Guía del cable
!
PRECAUCIÓN
•
No instale la unidad a una altura superior a 2000m. para el
interior y exterior.
Montaje De La Placa De Instalación
Verificar que la pared es lo suficientemente sólida comopara
soportar el peso de la unidad. Si no es así, se debe reforzar la
pared con placas, vigas o pilares.
Utilice el calibrador de nivel para el montaje horizontal y fije con
7 tornillos adecuados para FTXB50/60CV1B.
En caso de retracción de la tubería trasera, perforar un agujero de
65mm de diámetro con una broca cónica, ligeramente más bajo
en la pared externa (véase la figura).
Placa de montaje
Tornillo de fijación de
la placa de montaje
Medidas Y Espacios De Retención De Placa De
Montaje Recomendados
Orificio a
través de
la pared de
Ø 65mm
190
173
61
310
61
Posición de la
manguera de
desagüe
Extremo del tubo de gas
Extremo del tubo de líquido
48
45
580
1065
219
40
40
91
45
Todas las dimensiones están en mm
«
Puntos de retención recomendados en la placa de montaje
(7 puntos en total)
Agujero Con Broca De Cono
Interior
Ø 65
Tubo empotrado en la
pared (Obtención local)
Revestimiento de muros
(Obtención local)
Tubo empotrado en la
pared (Obtención local)
Exterior
Calafatee
Incorrecto
Incorrecto
