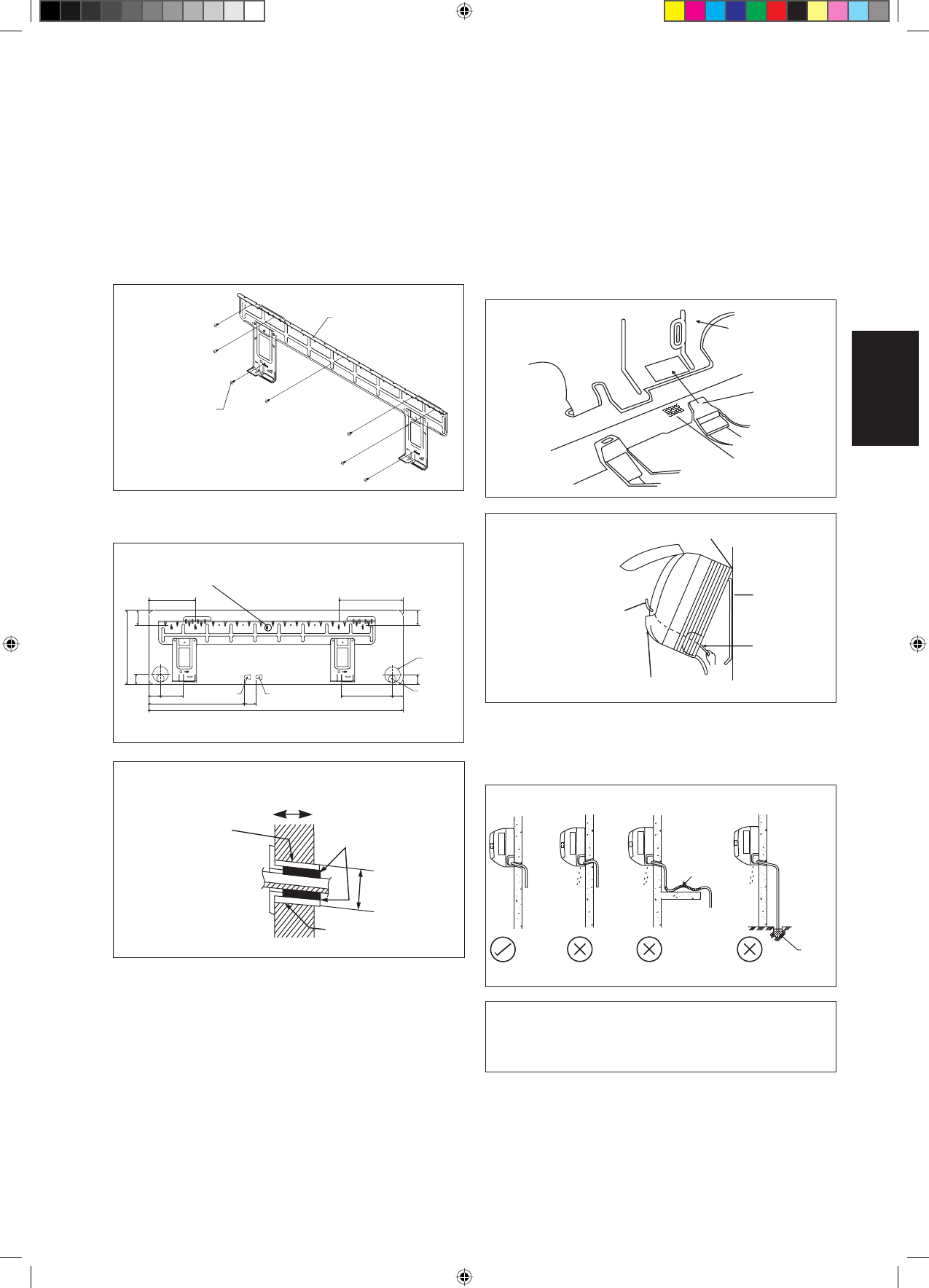

Anbringen des Innenaggregats
Haken Sie die Klemmen des Bodenrahmens auf der montageplatte
ein.
Entfernen des Innenaggregats
Drücken Sie den markierten Bereich (am unteren Teil des
Frontgrills) nach oben, um die Klemmen zu lösen.
Gerätemontage Auf Der Installationsplatte
Innenmontage-Gerät in den oberen Bereich der Installationsplatte
einhängen (Die beiden hinteren oberen Laschen der Innenmontage-
Einheit in die obere Kante der Installationsplatte einhängen).
Bewegen Sie die Montageplatte leicht nach links und rechts, um
zu prüfen, ob die Haken ordnungsgemäß eingegriffen haben.
3-7
Deutsch
Befestigungsblech
Clip
Unterer Rahmen
Markierung
(Rückseite)
Vorderes Gitter
Wasser-Leck
Wasserrückhaltung
In Wasser
Eintau-Chendes
Rohrende
Ableitung
Korrekt
Falsch
Wasser-Leck
Wasser-Leck
Falsch
Falsch
Wasser-Entleerungsleitung
Zur problemlosen Kondensatabführung muß die innenliegende
Wasserentleerungsleitung Gefälle aufweisen. Vermeiden Sie
Umstände, die zum Austreten von Wasser führen können.
Wasserablauf
Wenn die Enden der
Verbindungsdrähte im
voraus abisoliert werden, so
binden Sie die Drahtenden
mit Isolierband zusammen.
Die Inneneinheit hier einhaken.
Befestigungsblech
Verbindungsdrähte
Drahtführung
!
VORSICHT
• Innen- und Außengerät nicht in Höhen über 2000m
installieren.
Montage der Installations-halterungsplatte
Sicherstellen, daß die Trägerwand ausreichend fest ist, um das
Gewicht aufnehmen zu können. Falls nicht, müssen geeignete
Vertärkungsplatten, Träger oder Stützen verwendet werden.
Verwenden Sie eine Wasserwaage für eine waagerechte
Halterung und befestigen Sie es mit 7 geeigneten Schrauben für
FTXB50/60CV1B.
Bei Rohrleitungs-herausführung auf der Rückseite: Eine
Bohrung 65mm mit einem Konusbohrer setzen. Hierbei die
Bohrung auf der wandungsaußenseite etwas tiefer positionieren
(seihe abbildung).
Befestigungsblech
Befestigungsschraube
Montageplatte
Empfohlene Montageplatte, Halterungsstellen und
Abmessungen
Bohrung Durch Konusbohrer
Innen
Ø 65
Wanddurchbruchrohr
(Versorgung)
Wandblende
(Versorgung)
Wanddurchbruchrohr
(Versorgung)
Außen
Abdichtung
Wandöffnung
Ø 65mm
61
61
Position des
Ablaufschlauchs
Ende der gasseitigen Rohrleitung
Ende der flüssigkeitsseitigen Rohrleitung
48
45
580
1065
219
40
40
91
45
Alle Dimensionen sind in mm
«
Empfohlene Haltepunkte der Montageplatte
(insgesamt 7 Punkte)
173
190
310
