2-10
Fixez le manchon d’isolation
Borne à sertir ronde
Fil électrique

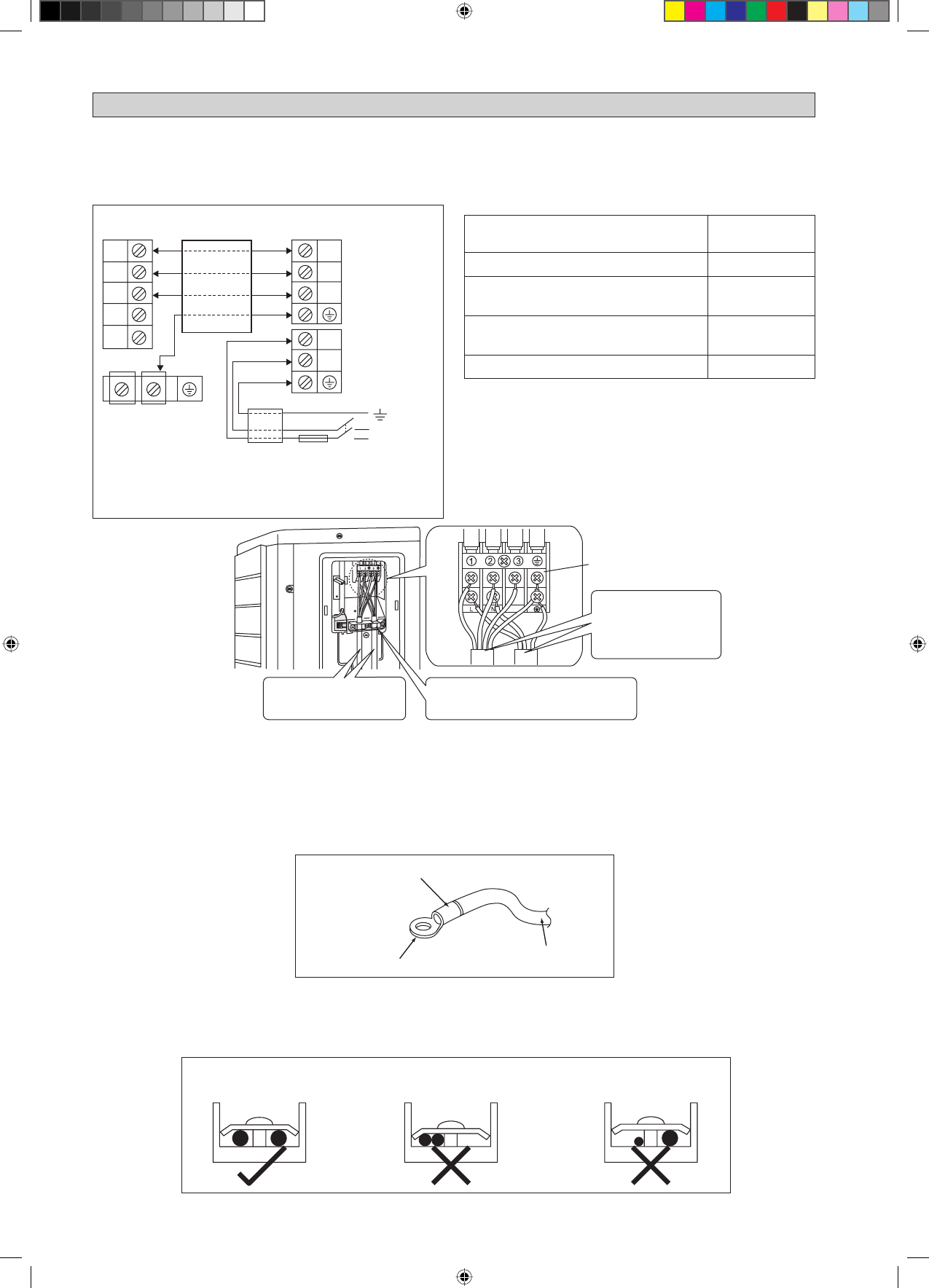

RACCORDEMENT ÉLECTRIQUE
IMPORTANT :
* Les valeurs ci-dessus ne sont données qu’à titre indicatif. Elles doivent, par conséquent, être vérifiées
et choisies de façon à répondre aux lois et aux réglementations en vigueur dans le pays concerné. Elles
sont en plus fonction du type d’installation et des conducteurs utilisés.
** Le voltage adéquat doit être vérifié avec les données de l’étiquette sur l’appareil.
Tous les fils doivent être fermement connectés.
Aucun fil électrique ne doit toucher ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du moteur de ventilation.
Le câble de raccordement entre l’unité intérieure et l’unité extérieure doit être fixé à l’aide du collier fourni.
Le cordon électrique doit être êquivalent à H07RN-F au minimum.
Les connecteurs et les câbles du répartiteur ne doivent subir aucune pression externe.
Tous les couvercles doivent être correctement fixés pour éviter tout vide.
Utilisez des bornes à sertir rondes pour la connexion des fils au bloc d’alimentation. Connectez les fils en les faisant correspondre aux
indications du bornier. (Référez-vous au schéma de câblage apposé sur l’unité).
•
•
•
•
•
•
•
Connect wires of the
same gauge to both side.
Do not connect wires of the
same gauge to one side.
Do not connect wires
of different gauges.
Utilisez le bon tournevis pour serrer les vis du répartiteur. Utiliser un tournevis non adapté peut endommager la tête de la vis.
Ne pas trop serrer sous peine d’endommager la vis de bornes.
Ne connectez pas de fils de sections différentes au même répartiteur.
Réalisez le câblage de façon ordonnée. Le câblage ne doit pas obstruer les autres pièces ni le couvercle du boîtier du répartiteur.
•
•
•
•
2
SIG
1
N
COMP
Bornier De L’unité
Extérieure
Bornier De L’unité
Intérieure
Il doit y avoir une déconnexion de tour les pôles
de l’alimentation secteur avec une séparation des
contacts d’au moins 3mm.
!
2
SIG
1
Câble
d’interconnexion
N
L
Bornier
d'alimentation
Utilisez le type de fil spécifié
et le connecter en toute
sécurité.
Fermement retenue de fil sécurisé
terminaisons de sorte fils ne recevront pas
une contrainte externe.
Forme fils de façon à ce
que le couvercle de service
et arrêter couvercle de
soupape se adaptent en
toute sécurité.
N / L2
L / L1
Alimentation
électrique
Interrupteur
principal
Fusible /
disjoncteur
Câble d’alimentation
Modèle
FTXB50/60CV1B
RXB50/60CV1B
Tension d’alimentation**
220-240V/~/50Hz +
!
Section du câble d’alim* mm
2
Nombre de conducteurs
2,5
3
Section du câble de liaison* mm
2
Nombre de conducteurs
2,5
4
Fusible/circuit recommandé note du disjoncteur A
20
