4-7
Italiano

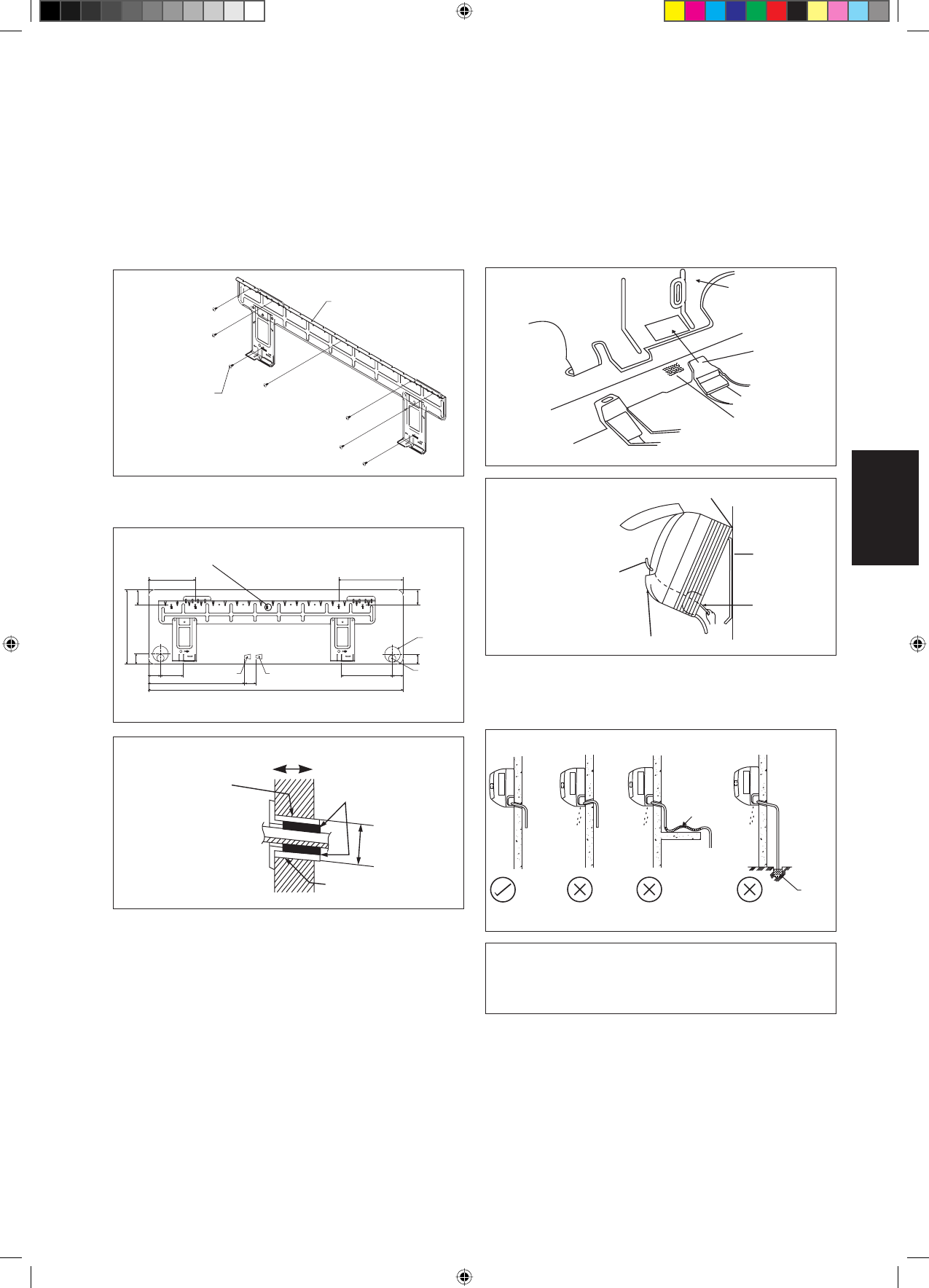

Montaggio Della Staffa Di Supporto
Accertarsi della capacità di tenuta della parete. Se il muro non è in
grado di sopportare il peso dell’apparecchio, rinforzarlo con delle
piastre o dei pilastrini di sostegno.
Usare un indicatore di livello per il montaggio orizzontale e eseguire
l’installazione con 7 viti adatte al modello FTXB50/60CV1B.
Nel caso in cui le tubazioni posteriori fuoriescano, praticare sul muro
un foro di 65mm di diametro servendosi di una perforatrice a cono.
Il foro deve presentare all’esterno una leggera inclinatura verso il
basso (veder figura).
Punti Di Fissaggio Della Piastra Di Montaggio E
Dimensioni Raccomandate
Foro Con Perforatrice A Cono
Interno
Ø 65
Tubo incassato nel muro
(A fornitura locale)
Coperchio per il foro nel muro
(A fornitura locale)
Tubo incassato nel muro
(A fornitura locale)
Esterno
Stuccatura
Perdite di
liquido
Ritenzione
dell’acqua
Il tubo
pesca
nell’acqua
Drenaggio
Corretto
Sbagliato
Perdite di
liquido
Perdite di
liquido
Sbagliato
Sbagliato
Tubo Di Scarico Condensa
Il tubo di drenaggio interno deve essere posizionato in leggera
pendenza per garantirne un buon funzionamento. Evitare
condizioni che possono causare perdite d’acqua.
Drenaggio Dell’acqua
Come Fissare L’unità Interna
Agganciare le griffe del telaio inferiore alla piastra di montaggio.
Come Rimuovere L’unità Interna
Spingere in alto fino all’parea contrassegnata (nella parte inferiore
della griglia frontale) per rilasciare gli artigli.
Montaggio Dell’unità
Agganciare l’unità alla parte superiore della staffa (inserire i due ganci
posteriori dell’unità negli appositi fori della staffa). Per controllare se
gli agganci sono correttamente inseriti nella piastra d’installazione,
spostare l’unità leggermente verso destra e sinistra.
Quando si spelano in
anticipo le estremità dei fili
di interconnessione, unire le
estremità destre dei fili con
nastro isolante.
Appendere qui il gancio dell’unità interna.
Piastra di
montaggio
Fili di
interconnessione
Guida per i fili
!
CAUTELA
• Non installare l’unità ad altitudini superiori a 2000m
sia per interno che per esterno.
Piastra di
montaggio
Fermo
Struttura in basso
Segno
(parte posteriore)
Griglia anteriore
Foro nel
muro di
Ø 65mm
61
61
Estremità del tubo del gas
Estremità del tubo del liquido
48
45
580
1065
219
40
40
91
45
Tutte le dimensioni sono in mm
«
Punti di ritenzione raccomandati per la piastra
di montaggio (7 punti in tutto)
Posizione
del tubo di
scarico
190
173
310
Piastra di montaggio
Vite di fissaggio della
piastra d’installazione
