2-6

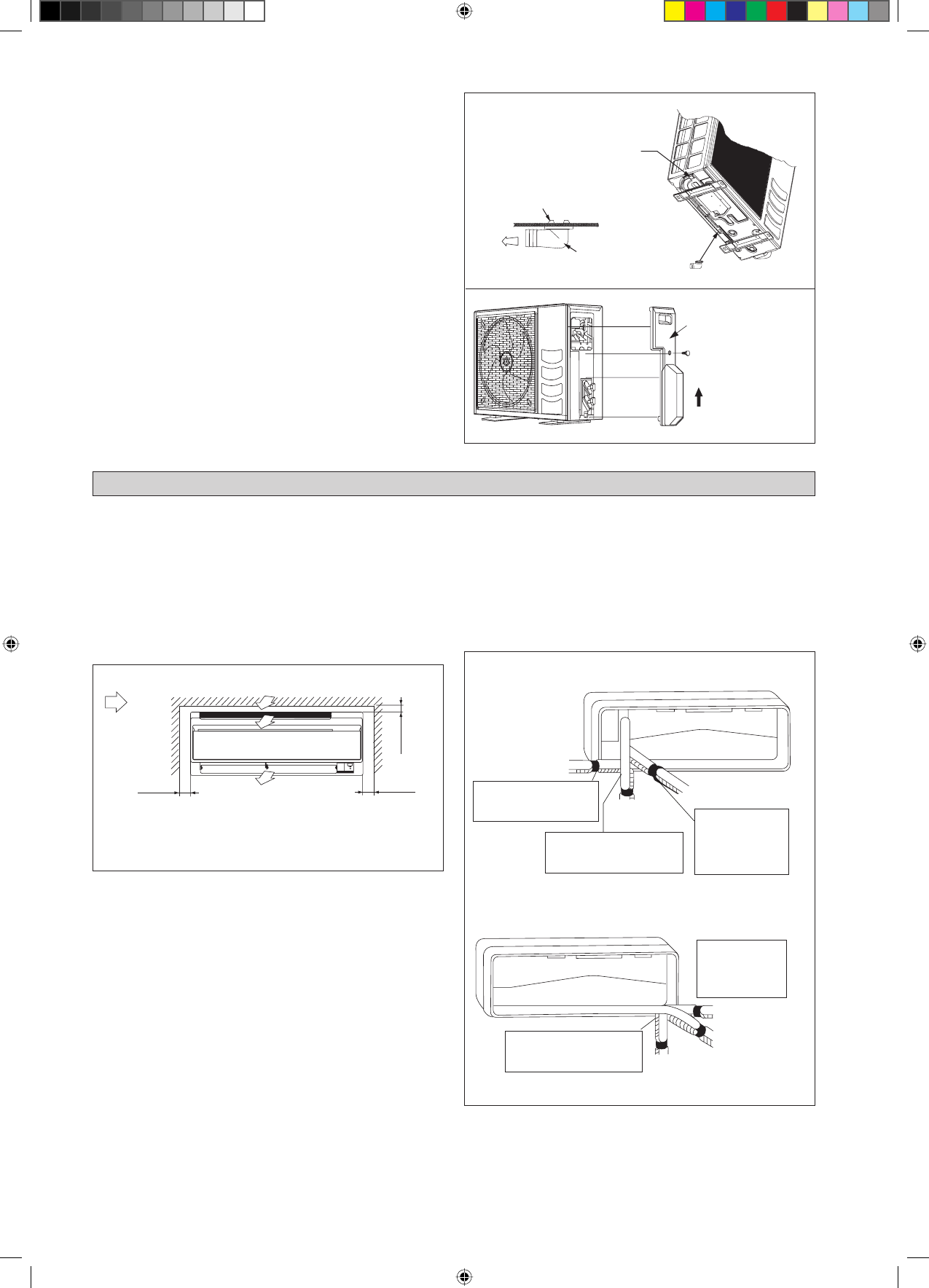

Disposition Condensée De L’eau D’unité Extérieure
(Unité De Pompe À Chaleur Seulement)
Il y a 2 trous sur la base de l’unité extérieure pour que l’eau
condensée sorte. Insérez le coude de drain à un des trous.
Pour installer le coude de drain, première insertion une
partie du crochet sur la base (partie A), tirer alors le coude
de drain dans la direction montrée par la flèche tout en
insérant l’autre partie à la base. Après installation, contrôle
pour s’assurer que le coude de drain s’accrochent à la base
fermement.
Si l’unité est installée dans un neigeux et chily un secteur,
l’eau condensée peut geler dans la base. Dans un tel
cas, enlevez svp la prise au fond de l’unité pour lisser le
drainage.
•
•
•
Veuillez enlever le
plat latéral en reliant
lat uyauterie et en
reliant la corde
POUSSER ET TIRER VERS
LE HAUT
BASE
A
VIDANGEZ LE COUDE
VIDANGEZ LE COUDE
PRISE
Installer l’unité intérieure de traitement d’air de façon à ce
qu’il n’y ait aucun obstacle sur la circulation de l’air (risque
de recyclage de l’air refroidi au refoulement de l’unité et
l’air à l’entrée). Veuillez respecter l’écartement d’installation
illustré sur le diagramme. Ne pas exposer l’unité intérieure à
l’influence directe de l’éclairage. L’emplacement de l’unité,
doit permettre une évacuation aisée des condensats, et
permettre une evacuation aisee des condensats, et doit être
suffisamment loin des portes.
min. 50
(Espace pour
entretien)
Flux d’air
(Intérieur)
La tuyauterie de réfrigérant peut être dirigée vers l’appareil
de plusieurs façons (sur la gauche ou la droite, depuis
l’arrière de l’appareil), par le biais des orifices défonçables
situés sur l’enveloppe de l’appareil. Cintrer les tuyaux avec
précaution afin de les aligner avec les orifices. Pour les sorties
latérale et inférieure, maintenir le bas de la tuyauterie et la
positionner dans la bonne direction. Le flexible d’évacuation
des condensats peut être fixé aux tuyaux.
Tuyauterie sur le côté droit, à l’arrière droite ou en bas à
droite
min. 50
(Espace pour
entretien)
min 75
(Espace pour
performance)
Espace nécessaire
Tuyautage du côté arrière droit
Toutes les dimensions sont données en mm
Tuyautage du côté
inférieur droit
Tuyautage du côté droit
Retirez le couvercle du port
du tube ici pour le tuyautage
du côté droit
Tuyautage du côté
arrière gauche
Tuyautage du côté
gauche
Tuyautage du côté inférieur gauche
Tuyauterie sur le côté gauche, à l’arrière gauche ou en
bas à gauche
INSTALLATION DE L’UNITÉ INTÉRIEURE
Retirez le couvercle du port du
tube ici pour le tuyautage du côté
inférieur droit
Attachez ensemble
le tube de réfrigérant
avec le tuyau de
vidange avec du ruban
isolant.
Retirez le couvercle
du port du tube ici
pour le tuyautage du
côté gauche
Retirez le couvercle du port du
tube ici pour le tuyautage du côté
arrière gauche
