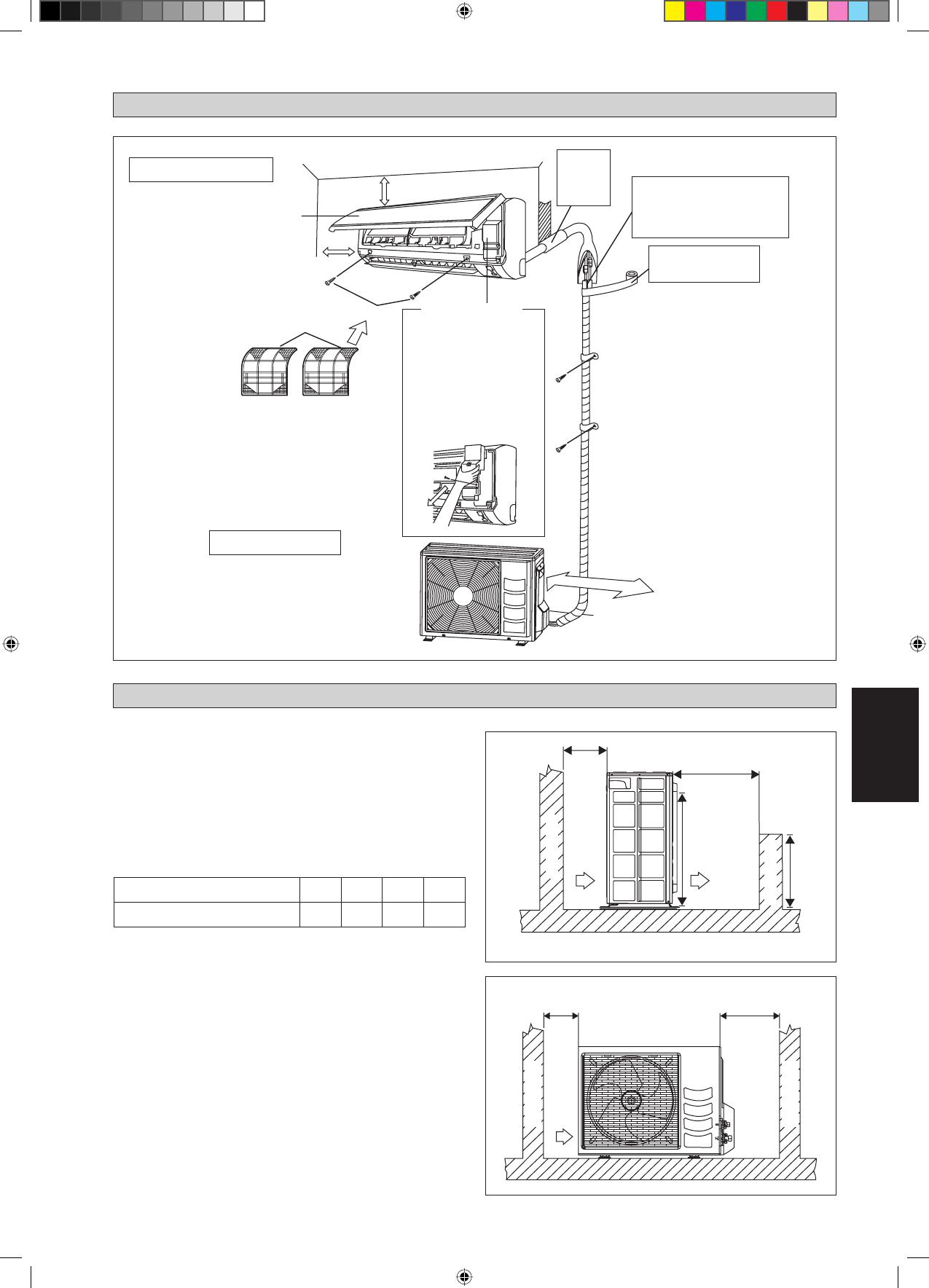

РИСУНОК УСТАНОВКИ

Kомнатного блок

Воздушный Фильтр

M4 x 12L

Лицeвая панель

не менее 75мм от потолка

Наружный блок

не менее 50мм от стен
(с обеих сторон)

заделайте
зазор в месте
отверстия
для трубы
шпатлевкой.

Обрежьте трубу тепловой изоляции до
требуемой длины и обмотйте ее лентой, тледя
за отсутствием зазоров по линии обреза
трубы. обмотайте изоляционную трубу лентой
наружного покрытия снизу доверху.

Обмотайте изоляционную
трубу лентой наружного
покрытия снизу доверху.

Сервисная крышка

Открытие сервисной крышки

Сервисная крышка является
крышкой типа открытия/
закрытия.

Метод открытия

Открутите винты сервисной
крышки.
Вытяните сервисную
крышку вниз по диагонали в
направлении стрелки.
Потяните вниз.

•

•

1)

2)

3)

500мм от стены

6-5

Ру

сс

кий

УСТАНОВКА НАРУЖНОГО БЛОКА

Возвр

атный воздух

Простр

анство для обслуживания

C

D

Пpeпятcтвие

Пpeпятcтвие

Наружный блок должен быть установлен таким образом,
чтобы предотвратить замыкание горячего выпускаемого
воздуха или образование препятствия для воздушного
потока. Пожалуйста, соблюдайте установочные габариты,
показанные на рисунке. Выберите самое прохладное
место, где температура воздуха на впуске не превышает
наружную температуру воздуха (см. рабочий диапазон).

Установочные габариты

П р и м е ч а н и е :

П р и   н а л и ч и и   л ю б о г о   п р е п я т с т в и я

высотой, превышающей 2м или любого препятствия,
расположенного в верхней части блока, следует оставить
больше пространства, чем указано в таблице выше.

Размер

A

B

C

D

Мин. Рaccтoяниe (мм)

300 1000 300

500

Впу

ск воздух

а

Выпу

ск воздух

а

A

B

Пpeпятcтвие

Пpeпятcтвие

H

H/2
