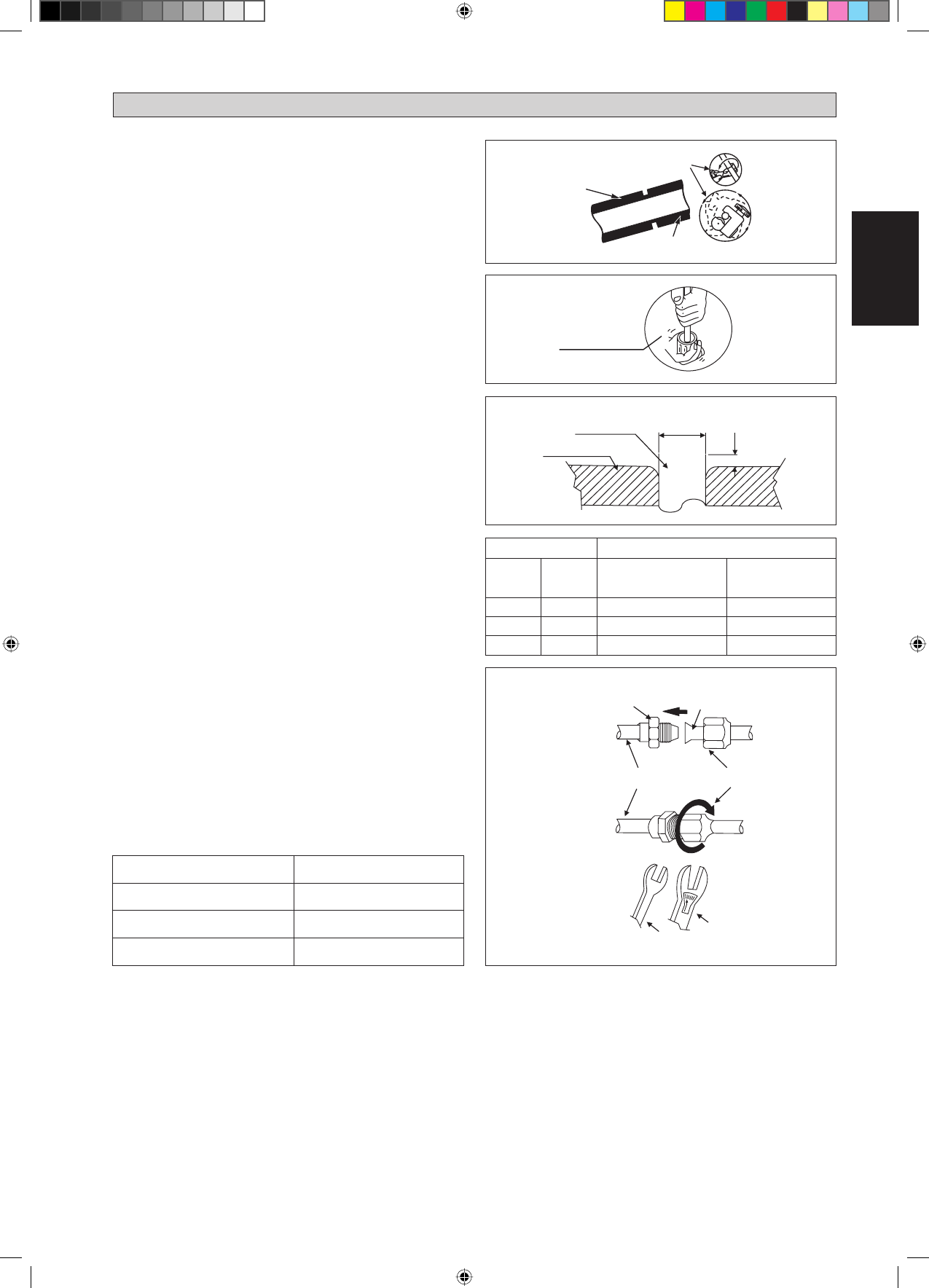

2-9
Français
Travail Des Tuyauteries Et Technique Flare
Ne pas utiliser de tuyauteries en cuivre encrassé ou
endommagé. Si de la tuyauterie, un évaporateur ou un
condensateur a été exposé ou a été ouvert pendant 15
secondes, passer le système à l’aspirateur. En règle générale
ne pas retirer le plastique, les bouchons en caoutchouc
et les écrous en laiton des vannes, raccords, tuyaux et
bobines jusqu’à ce que cela soit prêt de raccorder le
conduit d’aspiration ou de liquide dans les vannes ou les
raccords.
Si l’on doit effectuer un travail de soudage, s’assurer que
l’azote passe par les serpentins et les joints durant le travail
du soudage. Cela permettra d’éliminer la formation de suie
sur la paroi interne des tubes en cuivre.
Couper le tuyau étape par étape, avancer la lame du coupe-
tube lentement. Une coupe profonde et forcée va déformer
le tube davantage et ainsi causer plus de bavures. Voir
Schéma I.
Ebarber les bords coupés des tubes à l’aide d’un alésoir.
Voir Schéma II. Tenir le tuyau en haut et l’ébarbeur à une
position plus basse pour éviter que des morceaux de métal
n’entrent dans le tuyau. Pour éviter toutes irrégularités sur
les faces évasées, qui risqueraient de causer des fuites de
gaz.
Relier les écrous ‘flare’ montés sur les connexions des
unités intérieure et extérieure aux tubes de cuivre.
La longueur exacte de tube dépassant de la dudgonnière
dépend du type de dudgonnière utilisé. Voir Schéma III.
Placer le tube fermement dans la dudgeonnière. Aligner les
centres des deux blocs d’emboutissage et poinçonnage, et
puis serrez le poinçon au maximum.
Raccordement de la tuyauterie aux unités
Aligner le centre de la tuyauterie et serrer assez fort le
raccord conique à la main. Voir Schéma IV.
Enfin, serrer l’écrou à l’aide d’une clef dynamométrique
jusqu’au clic.
En serrant l’écrou avec la clef dynamométrique, veiller à
respecter le sens de la flèche indiqué sur la clef.
Le raccordement du tuyau de réfrigérant doit être isolé par
du polyuréthane à cellules fermées.
•
•
•
•
•
•
•
•
•
•
•
1/4t
Coupe des Tubes Cuivre
Tube Cuivre
Dudgeonniere
Ebavurage
Schéma I
D
A
Tuyau, mm (pouce)
Couple, Nm / (ft-lb)
6,35 (1/4")
18 (13,3)
12,70 (1/2")
55 (40,6)
15,88 (5/8")
65 (48,0)
Ø Tube, D
A (mm)
Pouce
mm
Impérial
(Type d’écrou à oreilles)
Normal
(Type d’embrayage)
1/4"
6,35
1,30
0,70
1/2"
12,70
1,90
1,30
5/8"
15,88
2,20
1,70
RACCORDEMENTS DES TUYAUTERIES
Schéma II
Schéma III
Tube Cuivre
Tube Avec Dudgeon
Raccord à Visser
Écrou
Tube de l’Unité Intérieure
Clef Dynamométrique
Clef d’Immobilisation
Schéma IV
