4-10
Modello
FTXB50/60CV1B
RXB50/60CV1B
Voltaggi ammessi**
220-240V/~/50Hz +
!
Dimensioni del cavetto di alimentazione* mm
2
Numero di conduttori
2,5
3
Dimensioni del cavetto di interconnessione* mm
2
Numero di conduttori
2,5
4
Consigliato fusibile/nominale dell’interruttore A
20
Fissare il manicotto di isolamento
Terminale rotondo piegato

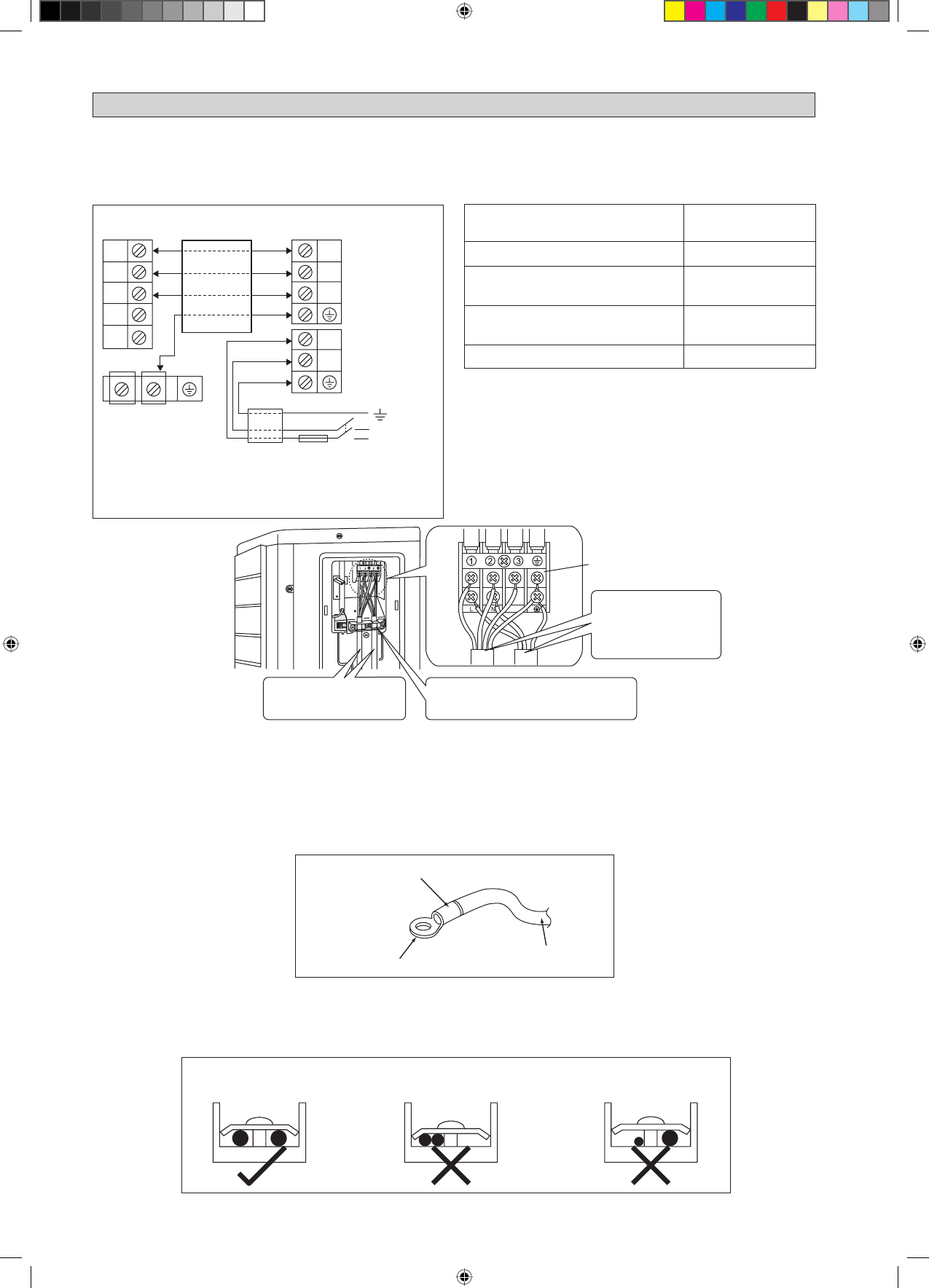

Cablaggio elettrico
* If the length of the cable is more than 2m, use cable with
bigger size.
ALLACCIAMENTI ELETTRICI
IMPORTANTE:
* I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e sceltiin modo
da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono dal tipo diimpianto e dai
conduttori utilizzati.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio.
Tutti i fili devono essere collegati saldamente.
Assicurarsi che tutti i cavi elettrici non vengano a contatto con i tubi del refrigerante, il compressore o qualsiasi parte in movimento.
Il cavo di collegamento tra l’unità interna e l’unità esterna deve essere fissato usando un aggancio apposito.
Il cavo di alimentazione deve equivalere ad un minimo di H07RN-F.
Assicurarsi che non sia esercitata alcuna pressione esterna sui connettori terminali e sui cavi elettrici.
Assicurarsi che tutti i coperchi siano fissati correttamente per evitare aperture.
Usare un terminale rotondo piegato per collegare i cavi al blocco terminale di alimentazione. Collegare i cavi secondo le indicazioni
presenti sul blocco terminale. (Vedere i diagramma del cablaggio allegato all’unità).
•
•
•
•
•
•
•
Collegare i cavi dello stesso
calibro su entrambi i lati.
Non collegare i cavi dello
stesso calibro su un lato.
Non collegare cavi di
calibro diverso.
Usare il cacciavite corretto per stringere le viti del terminale. Cacciaviti non adatti possono danneggiare la testa della vite.
Un serraggio eccessivo può danneggiare le viti terminali.
Non collegare cavi elettrici di misura divesa allo stesso terminale.
Mantenere la disposizione dei cavi in modo ordinato. Evitare che i cavi elettrici non ostruiscano altre parti e il coperchio della
centralina.
•
•
•
•
2
SIG
1
N
COMP
Morsettiera Dell’ Unità
Esterna
Morsettiera Dell’
Unità Interna
Tutti i poli devono essere scollegati nella rete di
alimentazione, con una separazione di contatto
di almeno 3mm.
!
2
SIG
1
Cavo per
interconnessione
N
L
Morsettiera di
alimentazione
Utilizzare il tipo di filo
specificato e collegarlo
saldamente.
Saldamente fermo filo sicuro terminazioni
così filo non riceveranno sollecitazioni
esterne.
Forma fili in modo che
il coperchio di servizio
e arresta coperchio
delle valvole siano ben
saldi.
N / L2
L / L1
Alimentazione
Elettrica
Interruttore
principale
Fusibile / Interruttore
Salvavita
Cavo di Alimentazione
