2-7
Français

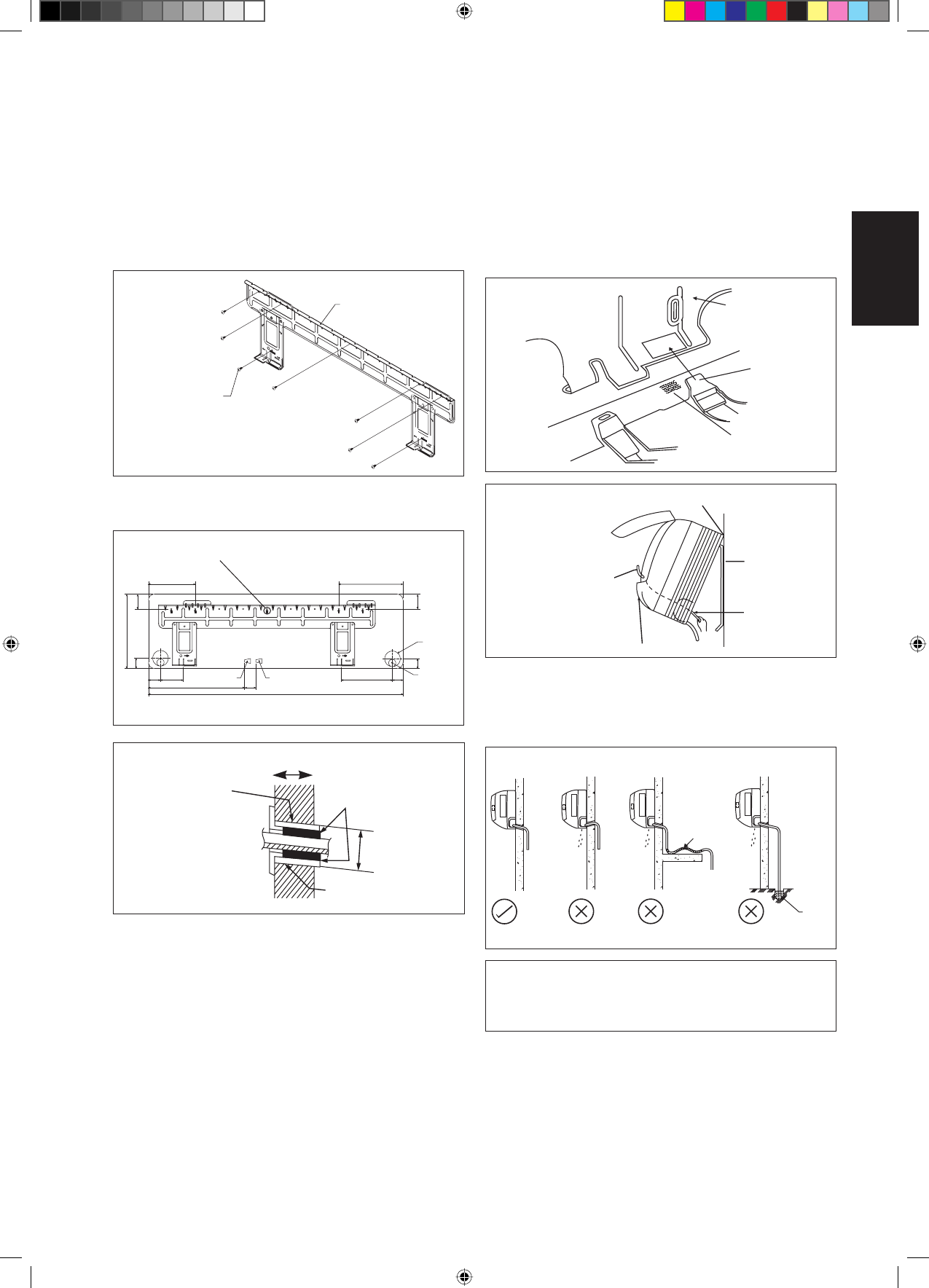

Montage De La Platine Support
S’assurrer que le mur de support soit suffisamment résistant, pour
supporter le poids de l’unité et éviter toutes vibrations. Selon la
composition du mur, utiliser des vis chevilles appropriées pour la
fixation de la platine support.
Utilisez l’indicateur de niveau pour le montage horizontal, et fixez-le
avec 7 vis adaptées pour FTXB50/60CV1B.
Dans le cas de sortie arrière des tuyauteries, percer le trou
Ø 65mm pour les canalisations à l’aide d’une scie cloche. Le trou
aura une légère pente vers l’unité extérieure (voir figure).
Point De Retenue Et Dimensions Recommandés Pour
La Platine De Montage
Trou Avec Perceuse En Cône
Intérieur
Ø 65
Tube noyé dans le mur
(À se procurer sur place)
Couvercle de trou de mur
(À se procurer sur place)
Tube noyé dans le mur
(À se procurer sur place)
Extérieur
Calfatage
Plaque de montage
Vis de fixation de la
plaque de montage
Trou percé
dans le mur
à Ø 65mm
190
173
61
310
61
Position
du tuyau
d’évacuation
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
48
45
580
1065
219
40
40
91
45
Toutes les dimensions sont données en mm
«
Points de fixation de la plaque de montage recommandés
(7 points en tout)
Fuite
d’eau
Rétention
de l’eau
Evacuation
d’eau de
condensation
plongé dans
l’eau
Drainage
Correct
Mauvais
Fuite
d’eau
Fuite
d’eau
Mauvais
Mauvais
Évacuation Des Condensats
Le tube d’évacuation des condensats de l’unité devra être, dans la
mesure du possible, dirigé vers la sortie arriere des tuyauteries a
travers le mur de support. Evitez les situations susceptibles de causer
une fuite d’eau.
Drainage De L’eau
Comment Fixer L’unité Interne
Accrochez les griffes de la structure inférieure à la plaque de
montage.
Comment Démonter L’unité Interne
Soulevez la zone marquée d’un repère (au bas de la grille avant)
pour libérer les griffes.
Mise En Place De L’unite De La Platine Support
Positionner dans un premier temps l’unité intérieure sur la languette
d’accrochage supérieure de support. Pour vous assurer que les
crochets sont correctement installés sur la plaque d’installation,
essayez de les faire légèrement bouger de gauche à droite.
Quand vous dénudez en avance
l e s f i l s d ’ i n t e r c o n n e x i o n ,
recouvrez les extrémités des
fils avec du ruban isolant.
Accrochez les crochets de l’appareil intérieur ici.
Plaque de montage
Fils
d’interconnexion
Guide de fil
!
AVERTISSEMENT
N’installez pas l’unité, intérieure comme
extérieure, à une altitude supérieure à 2000m.
•
Plaque de montage
Attache
Châssis inférieur
Repère (à l’arrière)
Grille frontale
