Modelo
FTXB50/60CV1B
RXB50/60CV1B
Margen de la tensión**
220-240V/~/50Hz +
!
El cable de alimentación* mm
2
Número de conductores
2,5
3
Tamaño del cable de interconexión* mm
2
Número de conductores
2,5
4
Recomendado fusible/el calibre del disyuntor
A
20
* Si la longitud del cable es superior a 2m, utilice un cable de
tamaño superior.
Aplique manguitos de aislamiento
Terminal redondo preformado
Conductor eléctrico

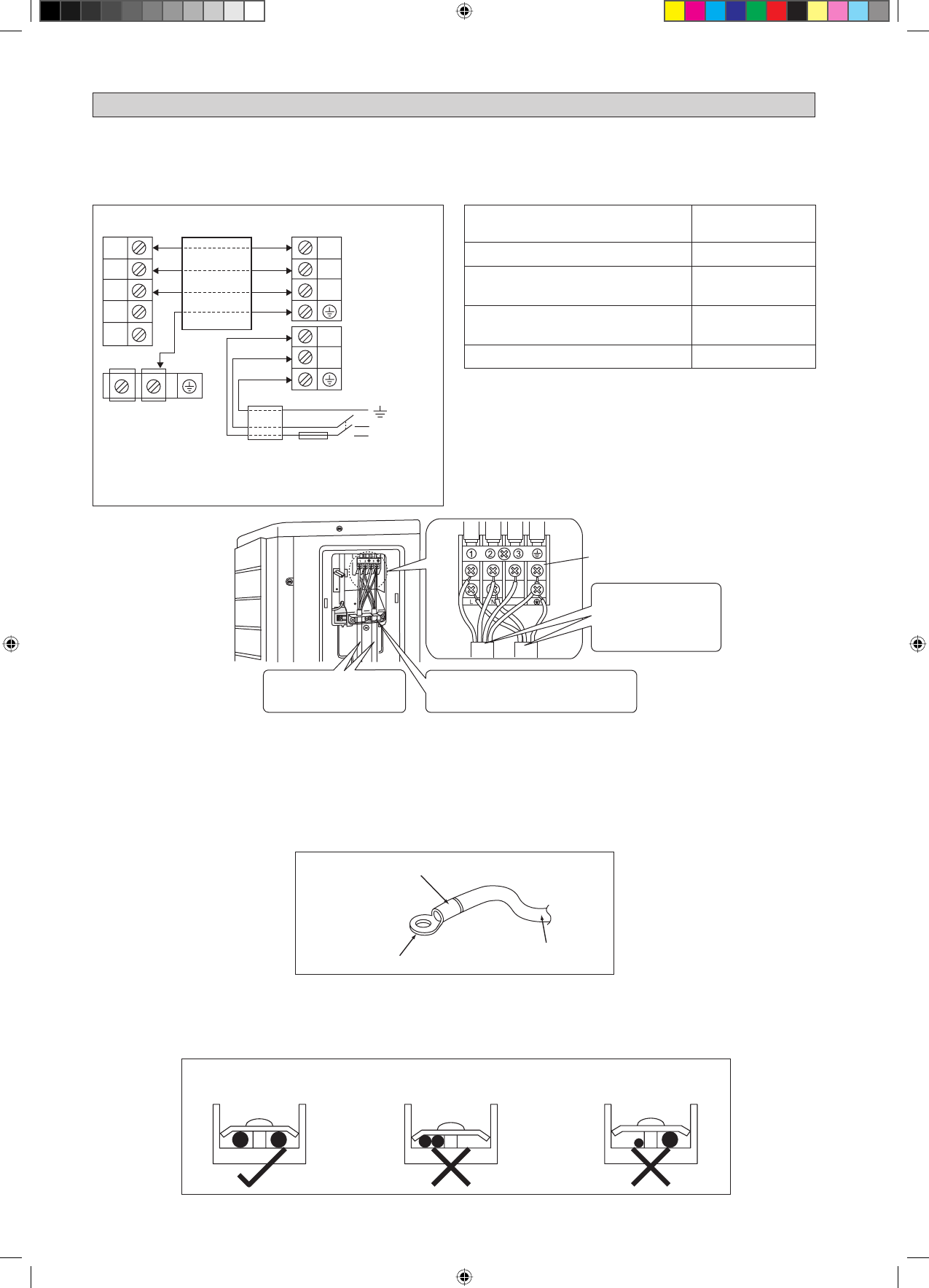

ELECTRICAL WIRING CONNECTION
IMPORTANTE :
* Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y
seleccionados a fin de que cumplan con los códigos y reglamentos locales y/o nacionales. También están
sujetos al tipo de instalación y al tamaño de los conductores.
** Compruebe el voltaje adecuado en la etiqueta de características del aparato.
Todos los alambres deben estar conectados firmemente.
Asegúrese de que ningún cable toque las tuberías de refrigeración, el compresor ni las piezas en movimiento.
El cable de conexión entre la unidad interior y la unidad exterior se debe clavar con el anclaje de cable provisto.
El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F, tomando este como un minimo requerimiento.
Asegúrese de no aplicar presión externa a los conectores y cables del borne.
Asegúrese de que todas las cubiertas se fijen correctamente para evitar cualquier espacio.
Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los cables
siguiendo las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).
•
•
•
•
•
•
•
Conecte cables del mismo
calibre a ambos lados.
No conecte cables del
mismo calibre a un lado.
No conecte cables de
distinto calibre.
Use el destornillador adecuado para ajustar los tornillos de los bornes. Los destornilladores incorrectos pueden dañar la cabeza
del tornillo.
Si se ajusta demasiado se pueden dañar los tornillos del borne.
No conecte cables de diferente calibre al mismo borne.
Mantenga el cableado ordenado. Evite que el cableado obstruya otras piezas y la cubierta de la caja de bornes.
•
•
•
•
2
SIG
1
N
COMP
Regleta de terminales
unidad de exterior
Regleta de terminales
unidad de interior
Tiene que haber una desconexión
en todos los polos en el suministro
de corriente con una separación
de contacto de al menos 3mm.
!
2
SIG
1
Cable De
Interconexión
N
L
Borne
alimentación
Utilice el tipo de cable
especificada y conectar de
forma segura.
Firmemente retenedores de alambre seguro
terminaciones tan alambre no recibirán estrés
externo.
Forma cables de modo
que la tapa de servicio
y dejar de cubierta de
la válvula se ajustan de
forma segura.
N / L2
L / L1
Fuente de
alimentación
eléctrica
Interruptor
principal
Fusibles /
disyuntor
El cable del enchufe
