7-9
Tü
rk
çe

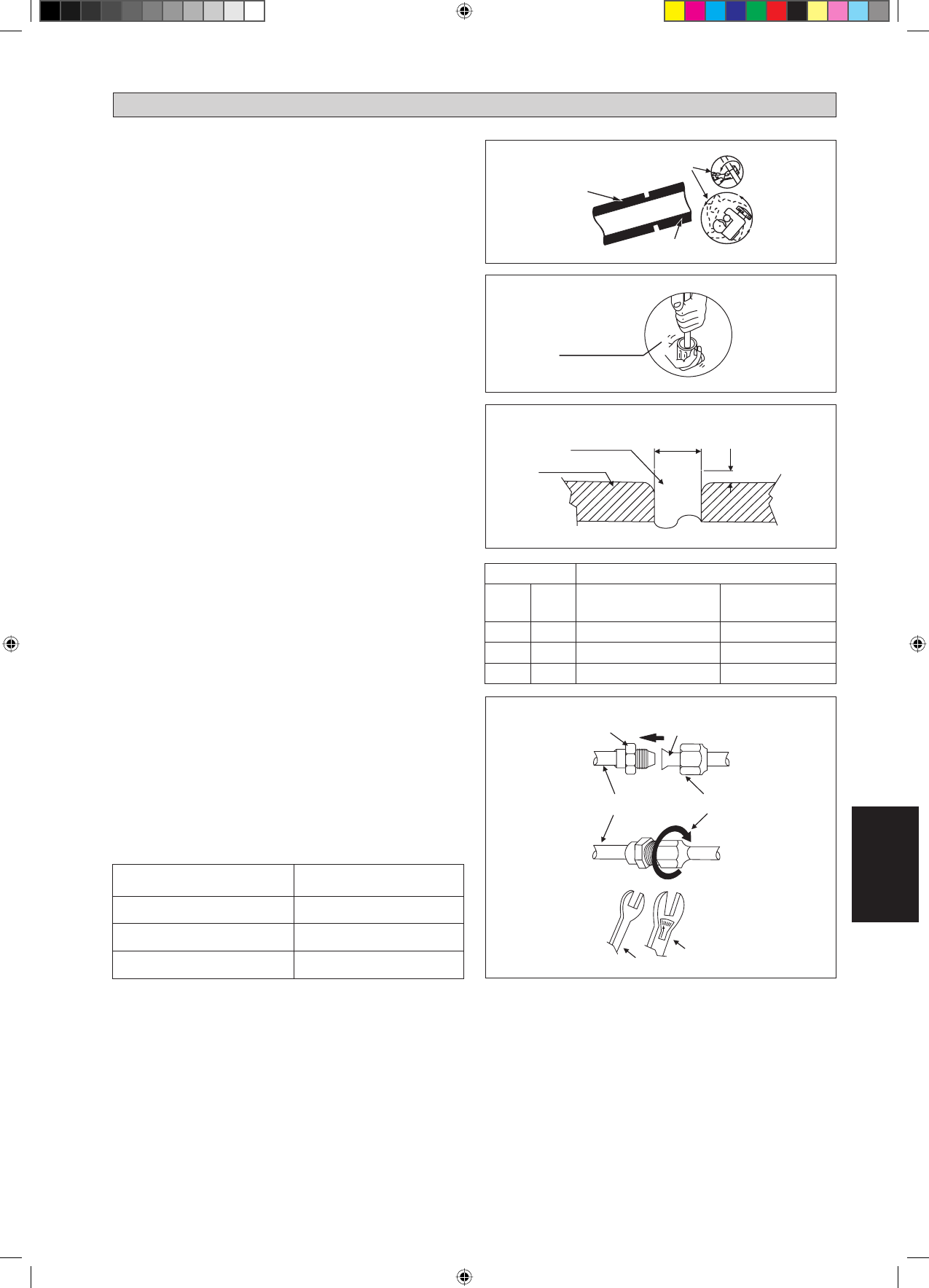

İşleri ve Boru Havsali Tekniği
Kirli veya hasarlı bakır boru kullanmayın. Herhangi bir
boru tesisatı, hava kanalı veya kondensatör 15 saniye
ya da daha fazla süre ile yalıtımsız ya da açık durumda
kalırsa, sistemin temizlenmesi gerekmektedir. Genellikle,
plastik, kauçuk tapalar ve pirinç somunları emiş veya sıvı
borusunu valf ya da bağlantılara takmaya hazır oluncaya
kadar çıkarmayın.
Eğer kaynak yapmanız gerekecekse, kaynak sırasında
spirallerden ve bağlantılardan azot gazı geçmesini
s a ğ l ay ı n ı z . B u, b a k ı r t ü p l e r i n i ç d u v a r ı n d a k u r u m
oluşmasını önler.
Boru kesicinin bıçağını yavaşça ilerleterek boruyu
aşama aşama kesin. Fazla güç ve derin kesme daha fazla
bozulmaya ve fazla çapağa neden olur. Şekil I’e bakınız.
B o r u l a r ı n k e s i k k e n a r l a r ı n d a k i ç a p a k l a r ı t ö r p ü y l e
temizleyin. Şekil II'e bakın. Boruya metal çapakların
girmesini önlemek için borunun ucunu aşağı doğru
tutun. Bu konik yüzey üzerindeki gaz sızıntısına neden
olabilecek pürüzleri ortadan kaldırır.
Hem iç ünite hem dış ünite bağlantı parçalarının havşa
somunlarını bakır borulara geçiriniz.
Konik k alıbın yüzeyinden çıkmış olan borunun tam
uzunluğu, konik alet tarafından belirlenir. Şekil III'e
bakın.
Boruyu konik kalıp üzerinde sıkıca sabitleyin. Hem dövme
bloğunun hem de konik plakanın merkezlerini eşleştirin
ve ardından konik plakayı tam olarak sıkın.
Ünitelere Boru Bağlantıları
Borunun ortasını hizalayın ve konik cıvatayı parmaklarınızla
mümkün olduğunca sıkıştırınız. Şekil IV’e bakınız.
Son olarak, anahtardan çıt sesi gelinceye kadar havşalı
somunu bir tork anahtarıyla sıkın.
Konik cıvatayı tork anahtarıyla sıkıştırırken, anahtarın
üzerindeki oka gore doğru yönde sıkıştırdığınızdan emin
olun.
Soğutucu borusu bağlantısı kapalı hücreli poliüretan ile
yalıtılmıştır.
•
•
•
•
•
•
•
•
•
•
•
1/4t
Bakır Borunun Kesilmesi
Bakır Boru
Baskı Bloğu
Çapakların Temizlenmesi
Şekil I
D
A
Boru Büyüklüğü, mm (inç)
Tork, Nm / (ft-lb)
6,35 (1/4")
18 (13,3)
12,70 (1/2")
55 (40,6)
15,88 (5/8")
65 (48,0)
Genişletilmiş Boru
Konik Bağlantı
Konik Cıvata
İç Mekan Boruları
Tork Anahtarı
Somun Anahtarı
Ø Boru, D
A (mm)
Inç
mm
Esnek
(Kelebek Somunlu Tip)
Sert
(Kavrama Tipi)
1/4"
6,35
1,30
0,70
1/2"
12,70
1,90
1,30
5/8"
15,88
2,20
1,70
SOĞUTUCU BORULARI
Şekil II
Şekil III
Şekil IV
Bakır Boru
