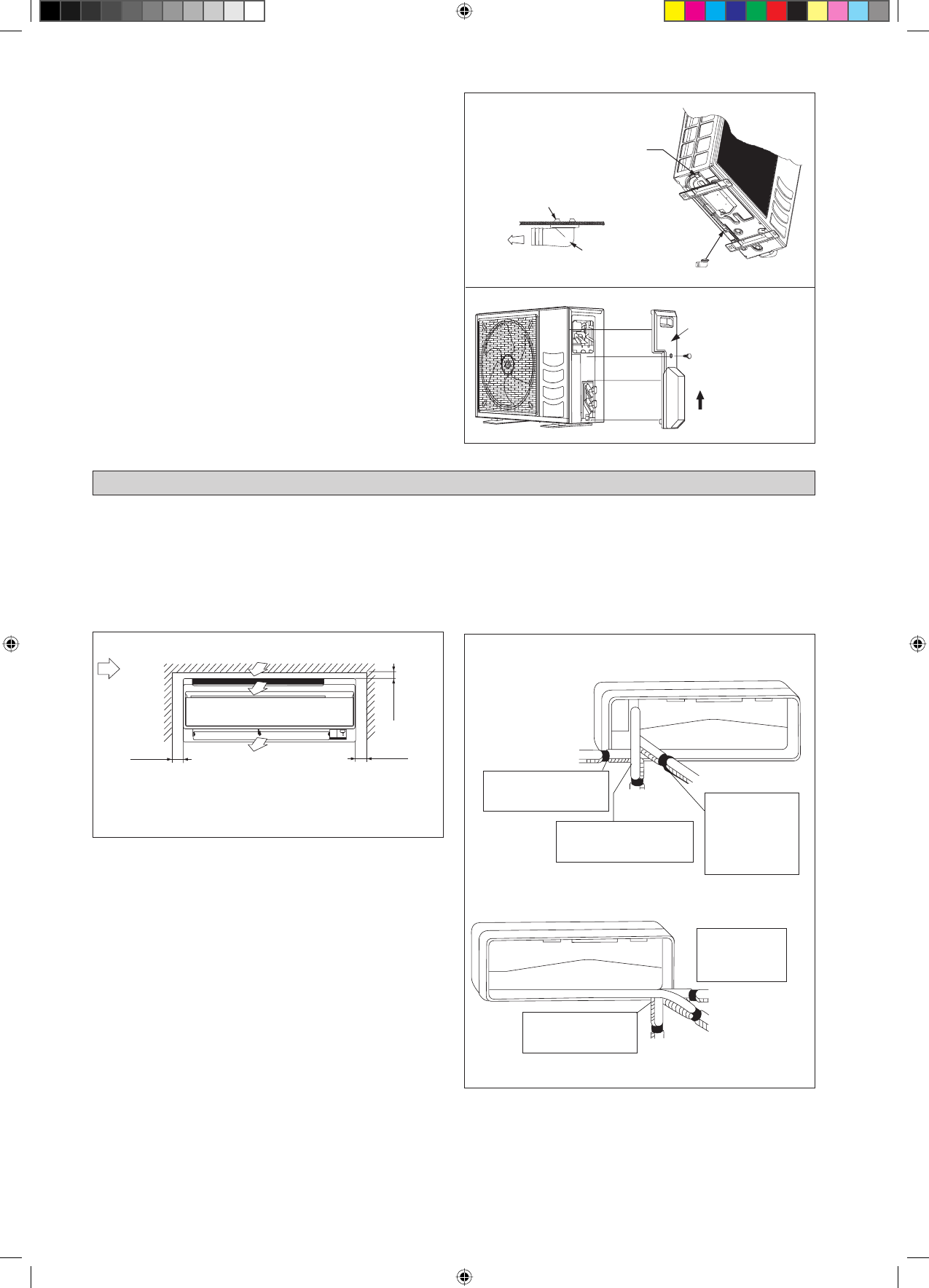

Dış Ünitenin Yoğunlaşmış Suyunun İmhası
(Yalnızca Isı Pompası Ünitesi)
Dış Ünitenin alt kısmında yoğunlaşan suyun akması için 2
delik bulunmaktadır. Tahliye dirseğini deliklerden birine
sokun.
Tahliye deliğini kurmak için, kancanın bir kısmını en alta
takın (A kısmı), sonra diğer kısmını alta takarken tahliye
deliğini ok tarafından gösterilen yöne doğru çekin.
Kurulumdan sonra, tahliye dirseğinin en alta sık ıca
oturduğundan emin olmak için kontrol edin.
Ünite karlı ve soğuk bir bölgede kuruluysa, yoğunlaşmış su
en altta donabilir. Böyle durumlarda, drenajı rahatlatmak
için lütfen ünitenin altındaki tıpayı çekin.
•
•
•
Boruları ve birleşen
kabloları bağlarken
lütfen yan plakayı
çıkarın
İTİN VE YUKARI ÇEKİN
A
TAHLİYE DİRSEĞİ
TAHLİYE DİRSEĞİ
TIPA
ALT KISIM
İç ünite öyle kurulmalıdır ki, üniteden çıkan soğuk hava
ile dönen sıcak hava iç içe geçmemelidir. Lütfen kurulum
sırasında şekilde gösterilen mesafeleri muhafaza ediniz. İç
ünite, doğrudan güneş ışığına maruz kalacağı bir noktaya
yerleştirilmemelidir. Ayrıca ünitenin yeri, borular ve drenaj
için uygun olmalı, kapılardan ve pencerelerden uzakta
olmalıdır.
Min. 50
(bakım için alan)
Hava akışı
(İç)
Soğutucu borularının üniteye döşenmesi birkaç değişik
şekilde olabilir (ünitenin arkasından, soldan veya sağdan).
Bunun için ünitenin gövdesinde açılmış delikler kullanılabilir.
Boruların deliklerle hizalanması için boruları dikkatlice
bükünüz. Boruları yandan ve alttan geçirirken alttan tutun
ve ardından istenen yöne göre konumlandırın. Yoğunlaşma
drenaj hortumu borulara bantlanabilir.
Boruların sağ yandan, sağ arkadan ve sağ alttan
geçirilmesi
Min. 50
(bakım için alan)
M
in. 75
(P
er
fo
rmans için alan)
Gereken alan
Sağ arka boru hattı
Tüm boyutlar mm olarak verilmiştir
S a ğ a l t b o r u
hattı
Sağ taraf boru hattı
Sağ taraf boru hattı için
boru yuvası kapağını
buradan kaldırın
Sol arka boru hattı
Sol taraf boru hattı
Sol alt boru hattı
Boruların sol yandan, sol arkadan veya sol alttan
geçirilmesi
İÇ ÜNİTENİN MONTAJI
Sağ alt boru hattı için boru
yuvası kapağını buradan
kaldırın
Soğutma suyu
borusunu
ve tahliye
hortumunu
yalıtım bantıyla
beraber bağlayın.
Sol taraf boru
hattı için boru
yuvası kapağını
buradan kaldırın
Sol arka boru hattı için
boru yuvası kapağını
buradan kaldırın
