4-6

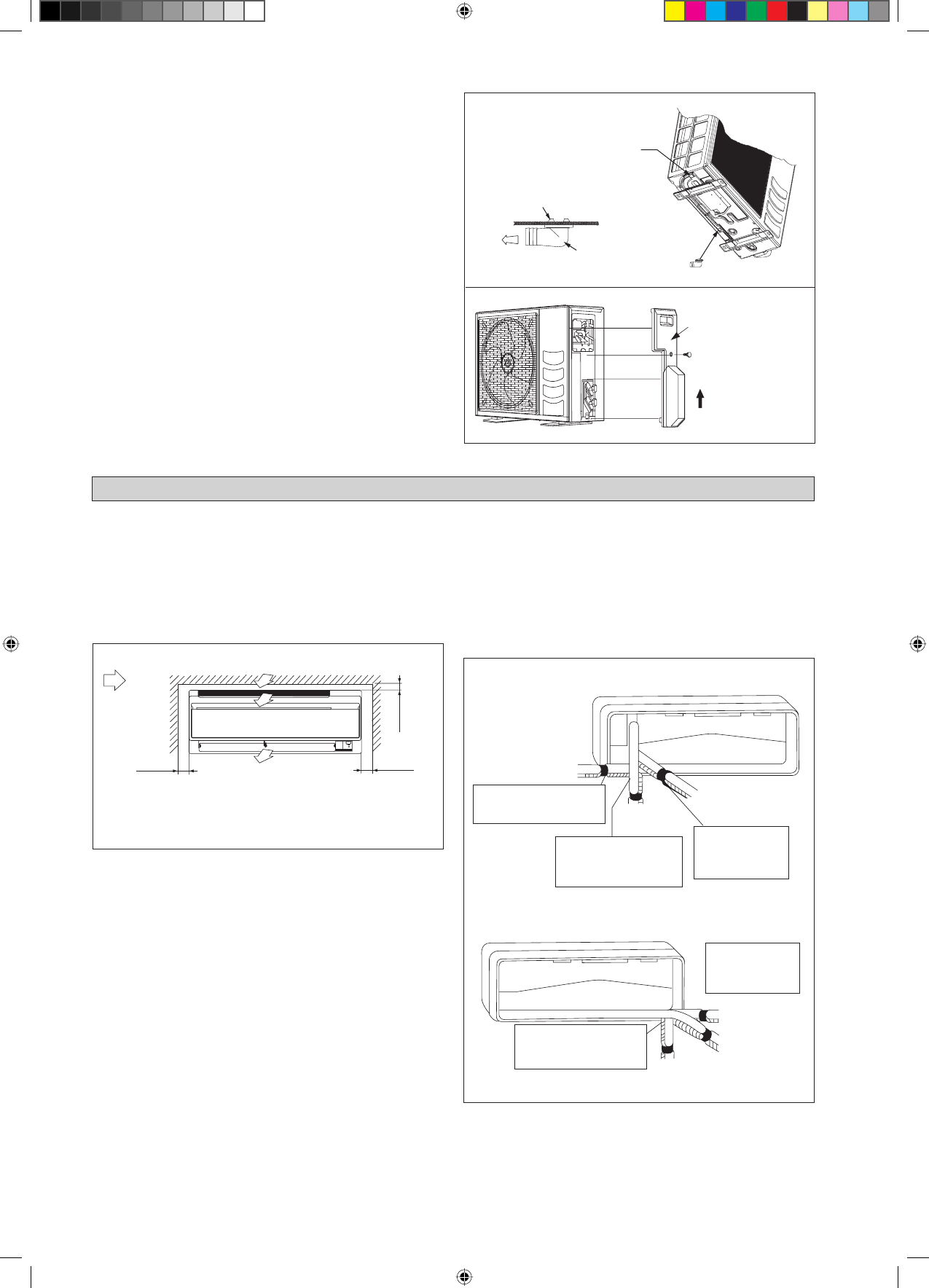

Eliminazione Acqua Di Condensa Dell’Unità Esterna
(Solo Per Le Versioni In Pompa Di Calore)
Ci sono 2 fori alla base dell’unità esterna per garantire
la fuoriuscita dell’acqua. Inserire il raccordo a gomito in
uno del 2 fori.
Per installare il raccordo a gomito, effettuare le seguenti
operazioni: prima inserire una parte del raccordo all’interno
del foro (Parte A). Quindi tirare che tra la tubazione e la
base dell’unità ci sia una fondare saldamente. Assicorarsi
che tra la tubazione e la base dell’unità ci sia una perfetta
aderenza.
Se l’unità esterna è installata in amblenti rolto freddi,
l’acqua di condensa potrebbe gecare du’interno della base.
Per evitario, rimuovere il tappo presente nella base per
facilitare il deflusso dell’acqua.
•
•
•
Rimuovere la copertura
laterale per effettuare i
collegamenti elettrici e
frigoriferi
SPINGERE E TIRARE
VERSO L’ALTO
BASE
A
RACCORDO A GOMITO
RACCORDO A GOMITO
TAPPO
L’unità interna deve essere installata in modo tale da evitare
corto circuito l’aria fredda scaricata con l’aria calda di ritorno.
Si prega di seguire il gioco installazione mostrata in figura.
Installare l’unità interna in modo che non si trovi ad ess ere
direttamente esposta ai raggi del sole o in prossimità di porte
e finestre. Questa disposizione è la migliore anche per le
tubazioni e il sistema di drenaggio.
min. 50
(Spazio per la
manutenzione)
Flusso d’aria
(All’interno)
Le tubazioni del refrigerante possono essere collegate
i n d i ff e r e n t i m o d i ( l a t o p o s t e r i o r e d e s t r o o s i n i s t r o )
utilizzando i fori predisposti sul rivestimento esterno.
Piegare accuratamente i tubi nel verso richiesto per condurli al
foro appropriato. Per far fuoriuscire il lato e la parte posteriore,
tenere il fondo del tubo e posizionarlo nella direzione richiesta.
Utilizzado del nastro adesivo, fissarve quindi insieme il tubo
di drenaggio.
Tubo laterale destro, posteriore destro o in basso a destra
min. 50
(Spazio per la
manutenzione)
min. 75
(Spazio per le
prestazioni)
Spazio necessario
Tubazione sul lato destro
posteriore
Tutte le dimensioni sono in mm
Tubazione sul
latodestro inferiore
Tubazione sul lato destro
Tubazione sul lato
sinistro posteriore
Tubazione sul lato
sinistro
Tubazione sul lato sinistro inferiore
Tubo laterale sinistro, posteriore sinistro o in basso a
sinistra
INSTALLAZIONE DELL’UNITÀ INTERNA
Rimuovere il coperchio
dell’attacco del tubo in questo
punto, in caso di tubazione sul lato
destro inferiore
Legare insieme il tubo di
raffreddamento e il tubo
flessibile di scarico con
nastro isolante.
Rimuovere il coperchio
dell’attacco del tubo in
questo punto, in caso di
tubazione sul lato sinistro
Rimuovere il coperchio dell’attacco
del tubo in questo punto, in caso di
tubazione sul lato sinistro inferiore
Rimuovere il coperchio dell’attacco
del tubo in questo punto, in caso di
tubazione sul lato destro
