A
B
5-1
Español
Unidad interior
VISTA FRONTAL
VISTA SUPERIOR
VISTA LATERAL
LA MARCA
MUESTRA LA DIRECCIÓN DE LA TUBERÍA
TRASERA
DERECHA
IZQUIERDA
DEBAJO
TORNILLOS FIJADOS EN LA
REJILLA FRONTAL (INTERIOR)
REJILLA
RECEPTOR
DE SEÑALES
UNIDAD INTERIOR INTERRUPTOR
DE ENCENDIDO/APAGADO
TEMPERATURA AMBIENTE
TERMISTOR (INTERIOR)
PLACA DEL
NOMBRE
BLOQUE DE
TERMINALCON
LA TERMINAL A
TIERRA
Ori
fi
cio a través de
la pared de Ø 65mm
Posición de la
manguera de desagüe

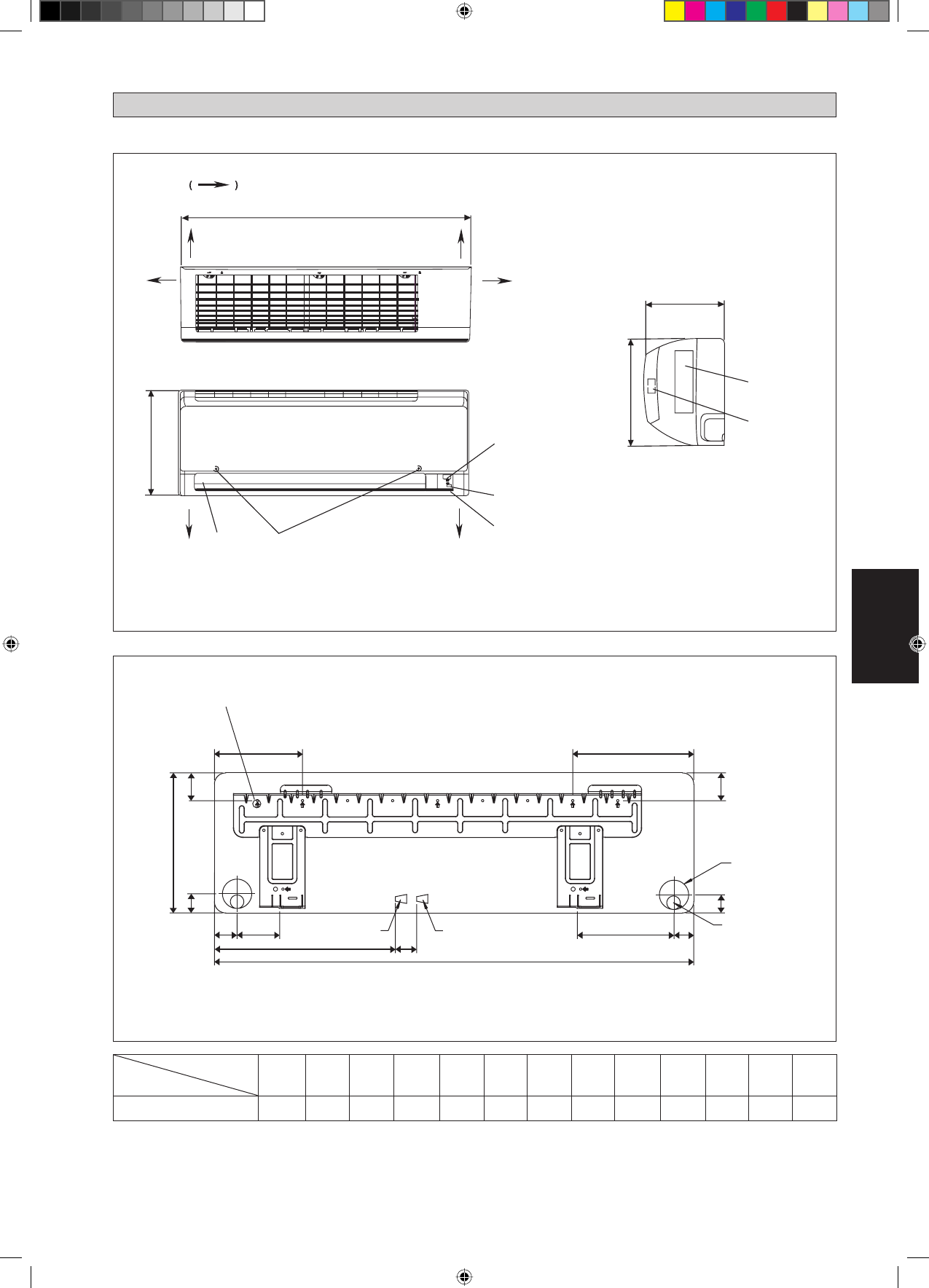

ESQUEMA Y DIMENSIONES
«
Puntos de retención recomendados en la placa de montaje
(7 puntos en total)
TRASERA
DEBAJO
Todas las dimensiones están en mm
Extremo del tubo de gas
Dimensión
Modelo
A
B
C
D
E
F
G
H
I
J
K
L
M
FTXB50/60CV1B
1065
310
228
190
173
61
40
45
48
91
219
580
45
Todas las dimensiones están en mm
Extremo del tubo de líquido
C
B
D
E
B
F
G
K
I
M
L
H
I
F
G
T
raducción de las instrucciones originales
PLACA DE INSTALACIÓN FTXB50/60CV1B
