5-6

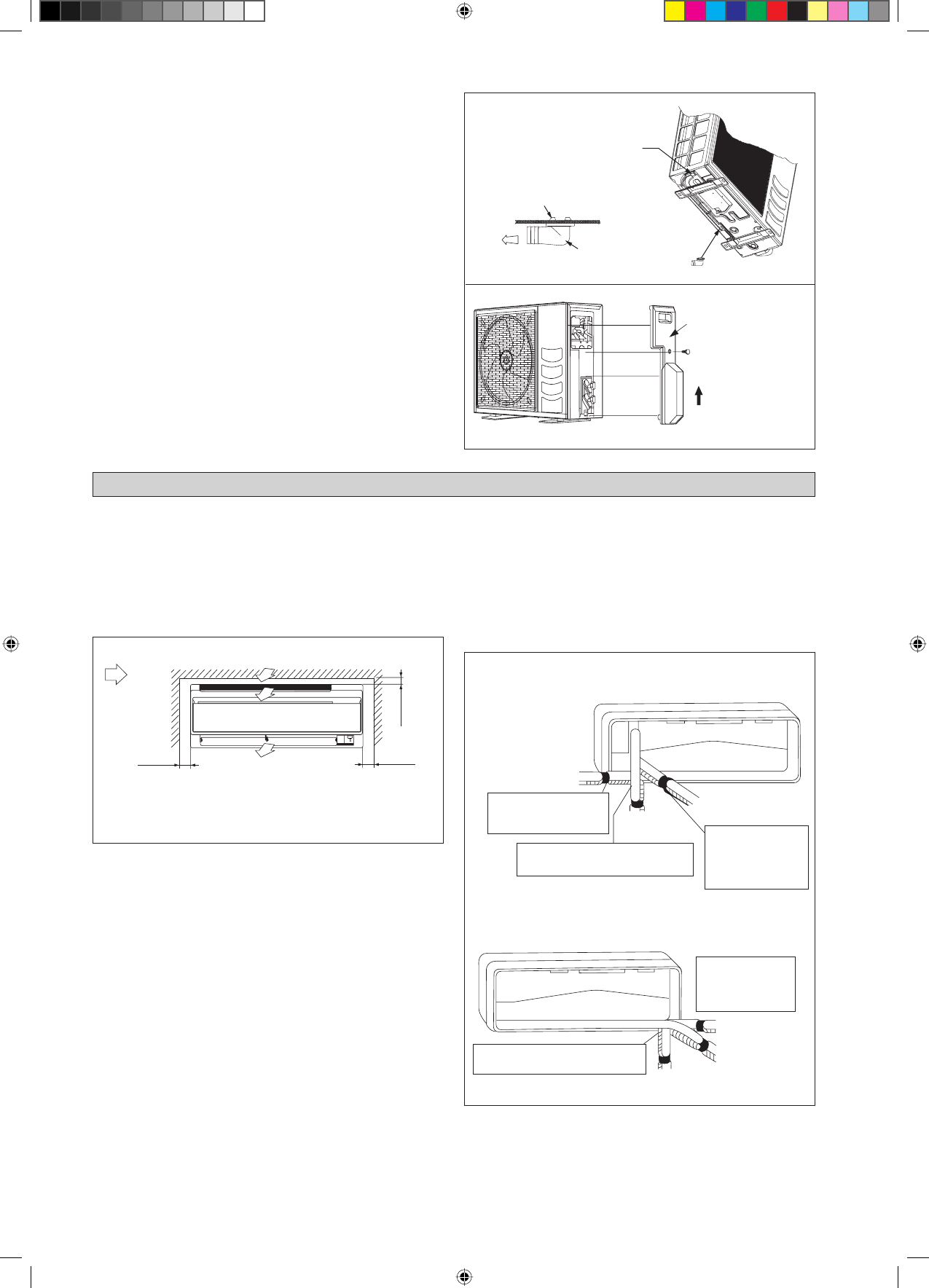

Disposición Condensada Del Agua De La Unidad Al
Aire libre
(Unidad De La Pompa De Calor Solamente)
Hay 2 agujeros en la base de la unidad al aire libre para
que el agua condensada fluya hacia fuera. Inserte el codo
del dren a uno de los agujeros.
Para instalar el codo del dren, primer relleno una porción
del gancho a la base (porción A), entonces tirar del codo del
dren en la dirección demostrada por la flecha mientras que
inserta la otra porción a la base. Después de la instalación,
cheque para asegurarse de que el codo del dren se aferre
en la base firmemente.
Si la unidad está instalada en un nevoso y chily un área, el
agua condensada puede congelar en la base. En tal caso,
quite por favor el enchufe en el fondo de la unidad para
alisar el drenaje.
•
•
•
Quite por favor
la placa lateral al
conectar la tubería y
conectando la cuerda
EMPUJE Y TIRE
HACIA ARRIBA
BASE
A
DRENE EL CODO
DRENE EL CODO
ENCHUFE
La unidad de interior debe estar instalada de modo que el aire
de descarga frío no entre en contacto con el aire de retorno
caliente. Por favor, siga el espacio proporcionado para la
instalación tal y como se indica en el gráfico. No colocar la
unidad de interior donde le caiga la luz del sol directamente.
El emplazamiento debe ser adecuado para las tuberías y la
evacuación y debe estar lejos de la puerta o ventana.
min. 50
(Espacio para
mantenimiento)
Circulación
del aire
(Interior)
La tubería de refrigerante se puede dirigir hasta la unidad
de varias maneras (izquierda o derecha detrás de la unidad),
usando los agujeros recortados en la caja de la unidad (véase la
figura). Doblar cuidadosamente las tuberías hasta la posición
requerida para alinearlas con el agujero. Para la extracción
inferior y lateral, sujetar la parte inferior de la tubería y fijar
la dirección (véase la figura). La manguera de desagüe de
condensación debe ser fijada con cinta a las tuberías.
Tubería lateral derecha, trasera derecha o inferior
derecha
min. 50
(Espacio para
mantenimiento)
min. 75
(Espacio para uso)
Espacio necesario
Tubería posterior
derecha
Todas las dimensiones están en mm
Tubería inferior
derecha
Tubería derecha
Saque de aquí la tapa del
orificio del tubo para la
tubería derecha
Tubería posterior
izquierda
Tubería izquierda
Tubería inferior izquierda
Tubería lateral izquierda, trasera izquierda o inferior
izquierda
INSTALACIÓN DE LA UNIDAD INTERIOR
Saque de aquí la tapa del orificio del
tubo para la tubería derecha inferior
Ate conjuntamente
el tubo de
refrigerante y la
manguera de drenaje
con cinta aislante.
Saque de aquí la
tapa del orificio del
tubo para la tubería
izquierda.
Saque de aquí la tapa del orificio del
tubo para la tubería inferior izquierda
