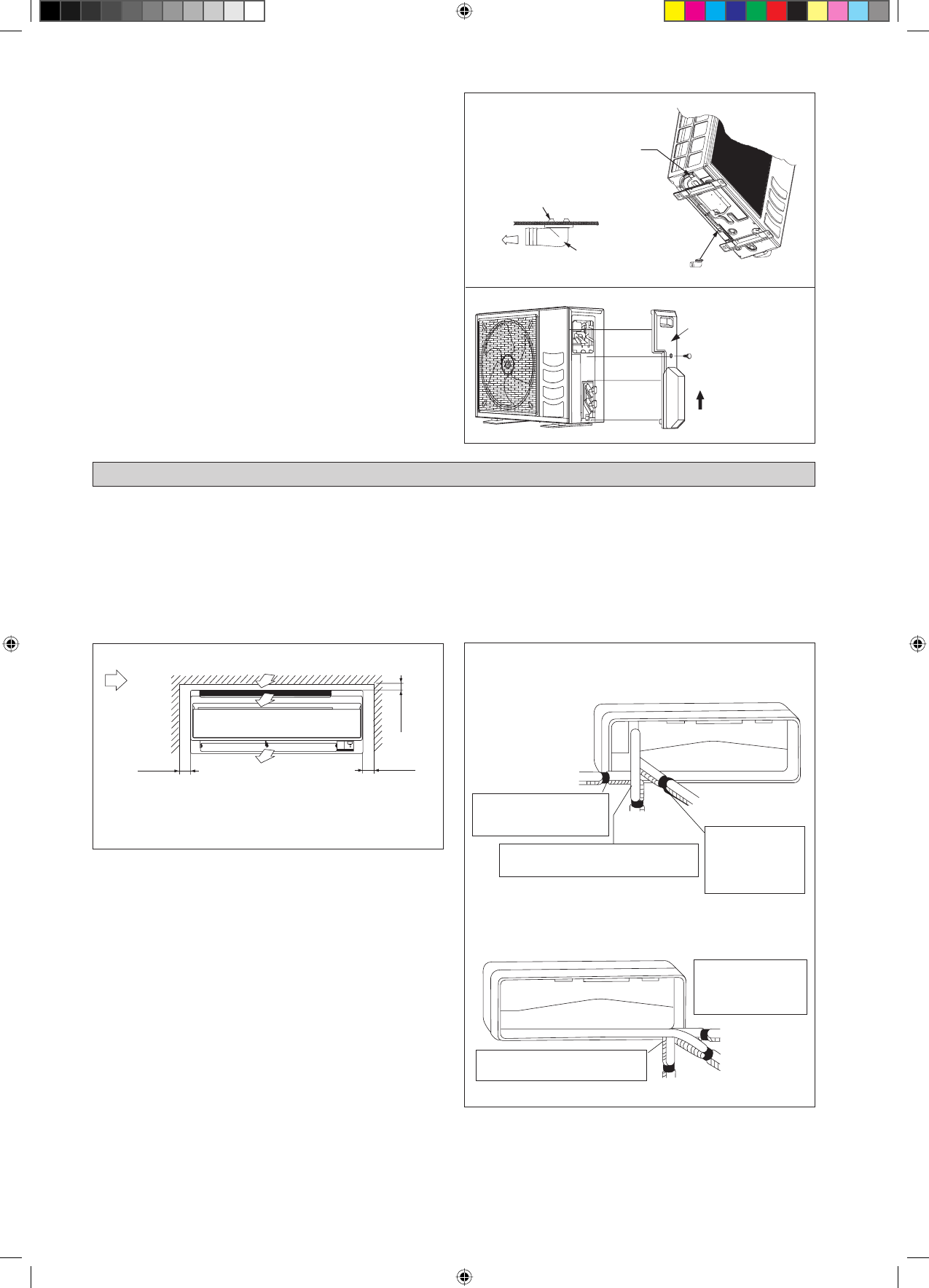

Verkürzte Wasser-Beseitigung der imFreienmaßeinheit
(nur Wärmepumpe-Maßeinheit)
E s g i b t 2 B o h r u n g e n a u f d e r U n t e r s e i t e d e r i m
Freienmaßeinheit, damit verkürztes Wasser heraus fließt.
Setzen Sie das Abflußwinkelstück bis eine der Bohrungen
ein.
Das Abflußwinkelstück, erster Einsatz ein Teil des Hakens
zur Unterseite (Teil A) anbringen, das Abflußwinkelstück
in der Richtung dann ziehen gezeigt durch den Pfeil
beim Einsetzen des anderen Teils zur Unterseite. Nach
Installation Überprüfung, zum sicherzustellen, daß das
Abflußwinkelstück Unterseite fest anhaften.
Wenn die Maßeinheit in ein schneebedecktes und chily in
einen Bereich angebracht wird, kann verkürztes Wasser
in der Unterseite einfrieren. In solchem Fall entfernen Sie
bitte Stecker an der Unterseite der Maßeinheit, um die
Entwässerung glatt zu machen.
•
•
•
Entfernen Sie bitte
seitliche Platte, wenn
Sie die Rohrleitung
anschließen und Schnur
anschließen.
DRÜCKEN & NACH
OBEN ZIEHEN
UNTER-
SEITE
A
LASSEN SIE
WINKELSTÜCK
LASSEN SIE WINKELSTÜCK
STECKER
Innengeräte sind so zu installieren, daß keine Interferenz
zwischen dem Kühlluftaustritt und der zurückgeführten
Luft besteht. Bei der Installation bitte die in der Zeichnung
angegebenen Abstände beachten. Ein Innenmontage-Gerät
darf nicht unter direkter Sonneneinstrahlung montiert werden.
Die Montageposition ist anhand der Rohrleitung und der
Drainage im gegebenen Abstand zu Türen oder Fenstern zu
gewährleisten.
min. 50
(Platz für Wartung)
Luftstrom
(Im Haus)
Die Kühlmittelleitung kann auf verschiedene Weise an
das Gerät angeschlossen werden (links oder rechts an der
Rückseite des Gerätes) (seihe abbildung). Die Rohre vorsichtig
auf die entsprechenden Lochpositionen biegen. Halten Sie
bei einem Seiten- oder Bodenausgang den unteren Teil des
Rohres fest und bringen Sie ihn in die gewünschte Richtung
(seihe abbildung). Sie können den Kondensatschlauch mit
Klebeband an den Rohren fixieren.
Anschluss der Rohre seitlich rechts, hinten rechts
oder unten rechts
min. 50
(Platz für
Wartung)
min. 75
(Platz für Leistung)
Erforderlicher Platz
Verrohrung rechts
hinten
Alle Dimensionen sind in mm
Verrohrung
rechts unten
Verrohrung rechts
Entfernen Sie die
Verrohrungsabdeckung hier für
Verrohrung an der rechten Seite
Verrohrung links
hinten
Verrohrung links
Verrohrung links unten
Rohranschluss Seitlich links, Rückseite links oder
Unten links
INSTALLATION DES INNENGERÄTES
Entfernen Sie die Verrohrungsabdeckung
hier für Verrohrung rechts unten
Binden Sie das
Kühlmittelrohr und
den Ablaßschlauch
mit Isolierband
zusammen.
Entfernen Sie die
Verrohrungsabdeckung
hier für Verrohrung an
der linken Seite
Entfernen Sie die Verrohrungsabdeckung
hier für Verrohrung links unten
