3-10
Modell
FTXB50/60CV1B
RXB50/60CV1B
Spannungsbereich**
220-240V/~/50Hz +
!
Stromversorgungskabel Größe* mm
2
Anzahl der Leiter
2,5
3
Interconnection Kabelgröße* mm
2
Anzahl der Leiter
2,5
4
Empfohlene Sicherung/Schutzschalter Bewertung A
20
* Wenn das Kabel länger als 2m ist, Kabel mit größerem
Durchmesser verwenden.
Dämm-Manschette befestigen
Runder Crimp-Anschluss
Elektrokabel

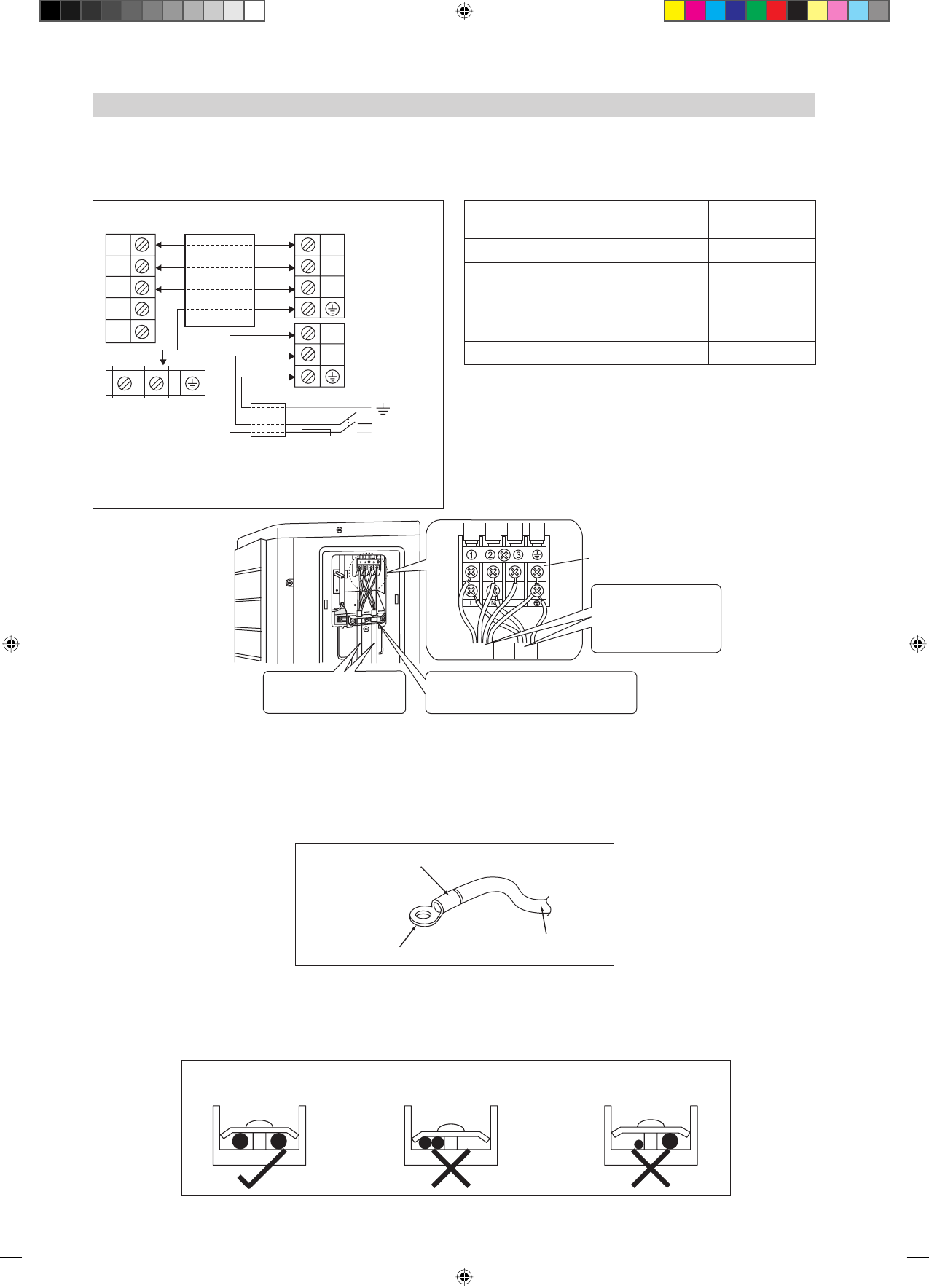

KABELANSCHLUß
WICHTIG :
* Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/oderlandes spezifischen
Vorschriften und Bestimmungen anzugleichen. Im weiteren sind diese abhängig von der Installationsart und dem
Leitungsquerschnitt.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
Alle Adern sind fest zu verdrahten.
Stellen Sie sicher, dass alle Kabel die Kältemittelleitungen, den Kompressor oder andere bewegliche Teile nicht berühren.
Der Verbindungsdraht zwischen dem Innen- und Außengerät muss durch die mitgelieferte Kabelbefestigung eingeklemmt werden.
Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.
Stellen Sie sicher, dass kein externer Druck auf die Anschlussklemmen und Drähte ausgeübt wird.
Stellen Sie sicher, dass alle Abdeckungen ordnungsgemäß befestigt sind jede Lücke zu vermeiden.
Verwenden Sie runde Crimpanschlüsse, um Kabel an den Anschlussblock anzuschließen. Schließen Sie die Kabel an die entsprechenden
Markierungen des Anschlussblocks an. (Siehe Schaltbild, angeheftet am Gerät).
•
•
•
•
•
•
•
Schließen Sie die Kabel von gleichen
Messteilen an beide Seiten an.
Schließen Sie die Kabel von gleichen
Messteilen nicht an einer Stelle an.
Schließen Sie keine Kabel
unterschiedlicher Messteile an.
Verwenden Sie den korrekten Schraubendreher, um die Blockschrauben festzudrehen. Ungeeignete Schraubendreher können den
Schraubenkopf beschädigen.
Überdrehen kann die Klemmschrauben beschädigen.
Schließen Sie nicht Drähte von unterschiedlichen Instrumenten an den gleichen Anschluss an.
Verkabelung in geregelter Anordnung halten. Die Verkabelung sollte keine anderen Teile und nicht die Abdeckung des Anschlusskastens
blockieren.
•
•
•
•
2
SIG
1
N
COMP
Außen-Gerät
Klemmenblock
Innen-Gerät
Klemmenblock
I n d e m H a u p t v e r s o r g u n g s n e t z m u s s e i n e
Unterbrechung aller Pole vorhanden sein, mit einem
Kontaktunterbrecher von mindestens 3mm.
!
2
SIG
1
Verbindungskabel
N
L
Stromversorgung
Klemmenblock
Verwenden Sie die
angegebenen Kabeltyp und
schließen Sie es fest an.
Fest sichere Drahthalter so Drahtanschlüsse
erhalten keine äußere Spannung.
Form Drähte, so dass
der Serviceklappe und
Absperrventil Abdeckung
passen sicher.
N / L2
L / L1
Stromver-
sorgung
Hauptschalter
Sicherung /
Schutzschalter
Stromversorgungskabel
