Èñïîëüçîâàíèå ìíîãîçîííîé êîíôèãóðàöèè

74

 Ru

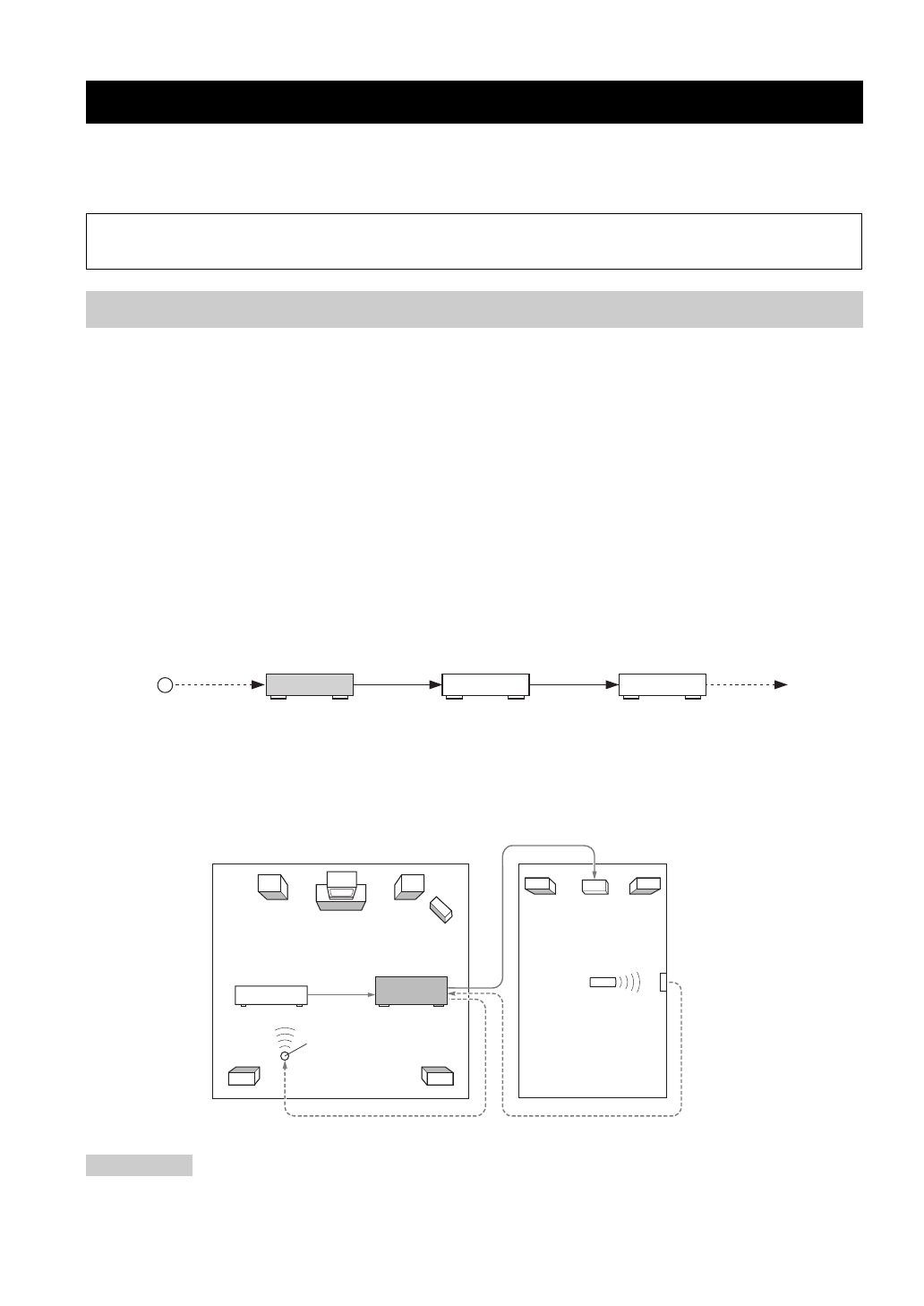

На данном аппарате можно сконфигурировать многозонную аудиосистему. Функция Zone 2 позволяет
установить данный аппарат на воспроизведение разных источников в основной зоне и второй зоне (Zone
2). Используя прилагающийся пульт ДУ, можно управлять данным аппаратом из второй зоны.

Для использования многозонных функций данного аппарата, требуется следующее дополнительное оборудование:

•

Инфракрасный приемник сигнала во второй зоне.

•

Инфракрасный передатчик в основной зоне. Данный передатчик передает инфракрасные сигналы от
пульта ДУ через приемник инфракрасного сигнала во второй зоне на CD-проигрыватель или DVD-
проигрыватель и т.д. в основной зоне.

•

Усилитель и колонки во второй зоне.

y

•

Так как существует много методов подключения и использования данного аппарата в многозонной системе,
рекомендуется обратиться к ближайшему авторизованному дилеру Yamaha или сервисный центр относительно
подключений Zone 2, наилучшим образом отвечающих требованиям.

•

Некоторые модели Yamaha можно напрямую подключить к гнездам REMOTE данного аппарата. Если у вас
имеются данные компоненты, передатчик инфракрасного сигнала может не пригодиться. Как показано ниже,
можно подключить до 6 компонентов Yamaha.

■

Использование внешнего усилителя

Подключите усилитель/ресивер во второй зоне и другие компоненты к данному аппарату следующим образом.

Во избежание неожиданного шума, НЕ ИСПОЛЬЗУЙТЕ функцию Zone 2 с CD, закодированными по системе DTS.

Использование многозонной конфигурации

Во вторую зону можно передавать только аналоговые сигналы. Любой источник, который вы хотите
прослушивать во второй зоне, должен быть подключен к аналоговым гнездам AUDIO IN данного аппарата.

Подключение Zone 2

Примечание

OUT

OUT

IN

REMOTE

IN

REMOTE

OUT

IN

REMOTE

REMOTE

Данный аппарат

Компонент Yamaha

Компонент Yamaha

Инфракрасный

приемник сигнала

Передатчик

инфракрасного сигнала

DVD-проигрыватель

Усилитель

Пульт ДУ

Инфракрасный приемник сигнала

Вторая зона

(Zone 2)

Основная зона

Данный аппарат

От гнезд ZONE 2 OUT

От гнезд REMOTE OUT

От гнезд REMOTE IN
