Краткое руководство пользователя

6

Ru

1

Подключите цифровой коаксиальный
аудиокабель к цифровому
коаксиальному аудиовыходному гнезду
DVD-проигрывателя и гнезду DVD DIGITAL
INPUT COAXIAL данного аппрата.

2

Подключите видеокабель к композитному
видеовыходному гнезду DVD-проигрывателя
и гнезду DVD VIDEO данного аппарата.

3

Подключите видеокабель к
видеовходному гнезду видеоэкрана и
гнезду VIDEO MONITOR OUT данного
аппарата.

4

Подключите электровилку данного
аппарата и других компонентов к розетке
переменного тока.

y

Данный аппарат оборудован AC OUTLET(S) для
энергообеспечения других компонентов (за
исключением модели для Кореи). Смотрите стр. 22 для
подробной информации.

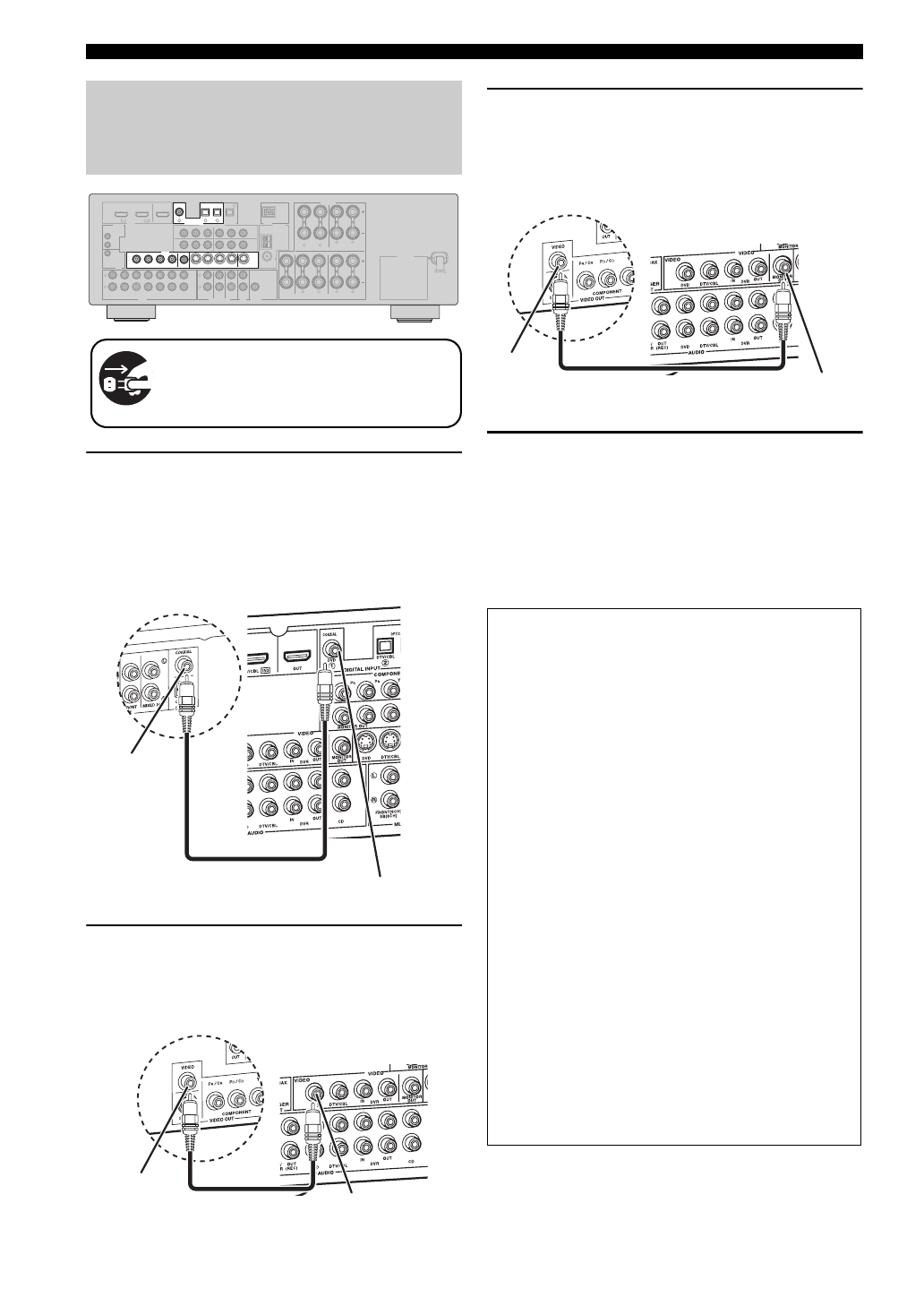

Шаг 2: Подключите

DVD-проигрыватель
и другие компоненты

L

R SURROUND

L

R

FRONT B

L

R

FRONT A

CENTER

L

R

SURROUND BACK/BI-AMP

SINGLE

SWITCHED

MONITOR

OUT

L

R

DTV/CBL

DVR

DVD

MD/

CD-R

OUT

(REC)

IN

(PLAY)

OUT

IN

DTV/CBL

DVR

DVD

OUT

OUT

+12V
15mA MAX.

IN

IN

MONITOR

OUT

DTV/CBL

DVR

DVD

OUT

S VIDEO

IN

CD

L

R

SUB

WOOFER

SUB

WOOFER

SURROUND

CENTER

MULTI CH INPUT

AUDIO

VIDEO

OUTPUT

ZONE 2

OUT

FRONT(6CH)

SB(8CH)

1

2

3

DTV/CBL

DTV/CBL

CD

OUT

DTV/CBL

DVR

DVD

DVD

OPTICAL

COAXIAL

DVD

P

R

P

B

Y

P

R

P

B

Y

MONITOR OUT

AM

GND

FM

75

UNBAL.

COMPONENT VIDEO

ANTENNA

SPEAKERS

HDMI

REMOTE

TRIGGER

OUT

DIGITAL INPUT

VIDEO

IN1

IN2

AC OUTLETS

4

MD/CD-R
DIGITAL
OUTPUT

DOCK

MONITOR

OUT

DTV/CBL

DVR

DVD

OUT

IN

MONITOR

OUT

DTV/CBL

DVR

DVD

OUT

S VIDEO

IN

VIDEO

1

2

3

DTV/CBL

CD

DVD

OPTICAL

COAXIAL

DIGITAL INPUT

VIDEO

Убедитесь, что данный аппарат и
DVD-проигрыватель отсоединены
от розеток переменного тока.

Цифровое

коаксиальное

аудиовыходное

гнездо

Цифровой

коаксиальный

аудиокабель

Гнездо DVD DIGITAL

INPUT COAXIAL

DVD-проигрыватель

Аудиовизуальный ресивер

Композитное

видеовыходное

гнездо

Видеокабель

Гнездо DVD VIDEO

DVD-проигрыватель

Аудиовизуальный ресивер

■

Дополнительные подключения

• Использование других типов

комбинаций колонок

☞

   с. 11

• Подключение видеокомпонента

☞

   с. 16

• Подключение DVD-проигрывателя

☞

   с. 17

• Подключение DVD-магнитофона

☞

   с. 18

• Подключение телеприставки

☞

   с. 18

• Подключение CD-проигрывателя и

CD-магнитофона/MD-магнитофона

☞

   с. 19

• Подключение многоформатного

проигрывателя или внешнего декодера

☞

   с. 19

• Подключение дока Yamaha для

iPod/Bluetooth

☞

   с. 20

• Подключение гнезд REMOTE IN/OUT

☞

   с. 20

• Использование гнезд VIDEO AUX на

фронтальной панели

☞

   с. 21

• Подключение ЧМ/АМ антенны

☞

   с. 21

• Использование гнезда USB на

фронтальной панели

☞

   с. 51

Видеоэкран

Аудиовизуальный ресивер

Видеовход

ное гнездо

Гнездо VIDEO

MONITOR OUT

Видеокабель
