Дисплей фронтальной панели - Yamaha RX-V563 - Инструкция по эксплуатации - Страница 122

24

 Ru

Подключения

1

Индикатор HDMI

Высвечивается при поступлении сигнала
выбранного источника приема на гнезда HDMI IN
(смотрите стр. 14).

2

Индикатор DOCK

•

Высвечивается при подключении iPod к
универсальному доку Yamaha для iPod
(например, YDS-10, продающийся отдельно),
подключенному к терминалу DOCK данного
аппарата (смотрите стр. 20) и выборе
источника приема V-AUX.

•

Мигает во время спаривания подключенного
адаптера Yamaha для Bluetooth (например,
YBA-10, продающийся отдельно) и компонента
Bluetooth (смотрите стр. 55) или во время
поиска адаптером Bluetooth компонента
Bluetooth (смотрите стр. 55).

•

Высвечивается при подключении
подключенного адаптера Yamaha для Bluetooth
к компоненту Bluetooth (смотрите стр. 20).

3

Индикатор ENHANCER

Высвечивается при выборе режима Compressed
Music Enhancer (смотрите стр. 40).

4

Индикаторы источников поступающего
сигнала

Для указания текущего выбранного источника
приема, высвечивается соответствующий курсор.

5

Индикатор YPAO

Высвечивается при работе функции “AUTO
SETUP” и если колонки, настроенные с помощью
“AUTO SETUP”, используются без изменений
(смотрите стр. 26).

6

Индикаторы тюнера

Высвечиваются при установке данного аппарата в
режим настройки ЧМ или АМ (смотрите стр. 45 - 47).

7

Индикатор 96/24

Высвечивается во время приема данным
аппаратом сигнала DTS 96/24.

8

Индикатор MUTE и индикатор уровня
VOLUME

•

Индикатор MUTE высвечивается во время
работы функции MUTE (смотрите стр. 37).

•

Показывает уровень громкости,
установленный в данный момент.

9

Индикатор PCM

Загорается во время воспроизведения данным
аппаратом цифровых аудиосигналов PCM (Pulse
Code Modulation – импульсно-кодовая модуляция).

0

Индикаторы декодеров

Во время работы любого из декодеров данного
аппарата, высвечивается соответствующий
индикатор.

A

Индикатор наушников

Высвечивается при подключении наушников
(смотрите стр. 37).

B

Индикаторы SP A B

Высвечивается в соответствии с задействованным
набором фронтальных колонок (смотрите
стр. 35).
SP A: Задействованы колонки FRONT A.
SP B: Задействованы колонки FRONT B.

C

Индикатор ZONE2

Высвечивается во время работы функции Zone 2
(смотрите стр. 75).

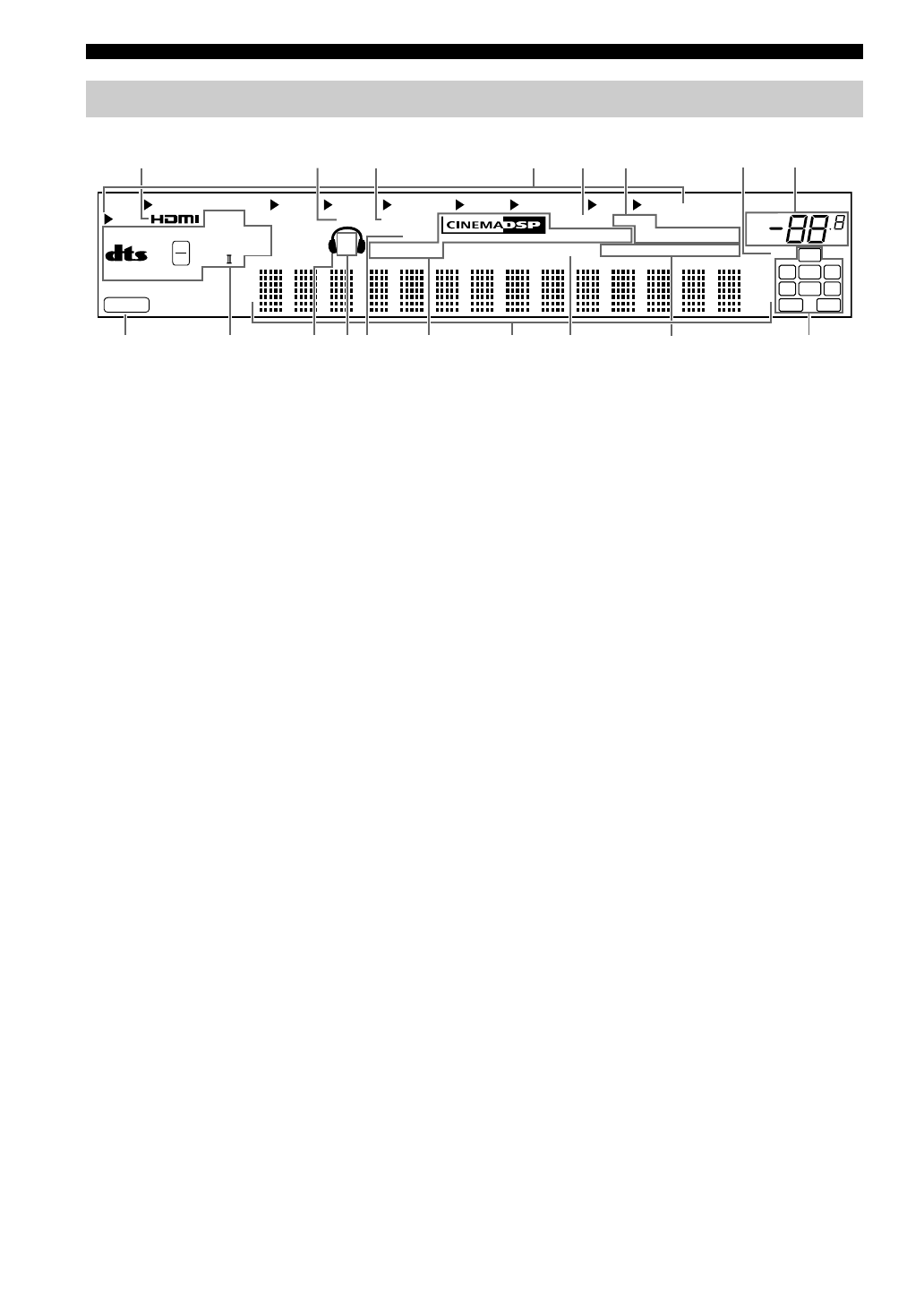

Дисплей фронтальной панели

MUTE

ms

dB

ft

VOL.

dB

PCM

96/24

VIRTUAL AUTO

YPAO MEMORY

TUNED STEREO

EON

CT

RT

PTY

PS

HOLD

PTY

SLEEP

USB

MULTI CH

DVR

V-AUX

DTV/CBL

DVD

CD

MD/CD-R

TUNER

MATRIX DISCRETE

ES

DOCK

ENHANCER

SILENT CINEMA

ZONE 2

SP

A B

96
24

q

PL

x

LFE

L

L C R

SL SB SR

SBR

SBL

q

EX

q

DIGITAL PLUS

G

H

F

E

C

B

D

A

0

9

1

2

3

4

5

6

7

8
