13

 Ru

Подключения

Ру
сс

кий

ПОДГ

О

Т

ОВК

А

Подключите один тип аудиогнезд(а) и/или видеогнезд(а), которыми оборудованы компоненты приема.

■

Аудиогнезда

Данный аппарат оборудован тремя типами
аудиогнезд. Подключение зависит от наличия
аудиогнезд на других компонентах.

Гнезда AUDIO

Для обычных аналоговых аудиосигналов,
передающихся через левый и правый аналоговых
аудиокабеля. Подключите красные штекеры к
правым гнездам и белые штекеры к левым
гнездам.

Гнездо DIGITAL AUDIO COAXIAL

Для цифровых аудиосигналов, передающихся
через коаксиальный цифровой аудиокабель.

Гнезда DIGITAL AUDIO OPTICAL

Для цифровых аудиосигналов, передающихся
через оптические цифровые аудиокабели.

•

Вы можете использовать цифровые гнезда для приема
битовых потоков PCM, Dolby Digital и DTS.
Оптические входные гнезда совместимы с цифровыми
сигналами с частотой выборки до 96 кГц.

•

Цифровые и аналоговые сигналы независимо
обрабатываются данным аппаратом. Таким образом,
аудиосигналы, поступающие на цифровые гнезда, не
выводятся на аналоговые гнезда AUDIO OUT (REC).

■

Видеогнезда

Данный аппарат оборудован тремя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на видеоэкране.

Гнезда VIDEO

Для обычных композитных видеосигналов,
передающихся через композитные видеокабели.

Гнезда S VIDEO

Для S-video сигнала, разделенных на видеосигналы
яркости (Y) и насыщенности (С), передающихся по
раздельным проводам S-video кабелей.

Гнезда COMPONENT VIDEO

Для компонентных сигналов, разделенных на

видеосигналы яркости (Y) и насыщенности

(P

B

, P

R

), передающихся по раздельным проводам

компонентных видеокабелей.

Сигнал экранного меню не выводится на гнезда DVR OUT
(REC).

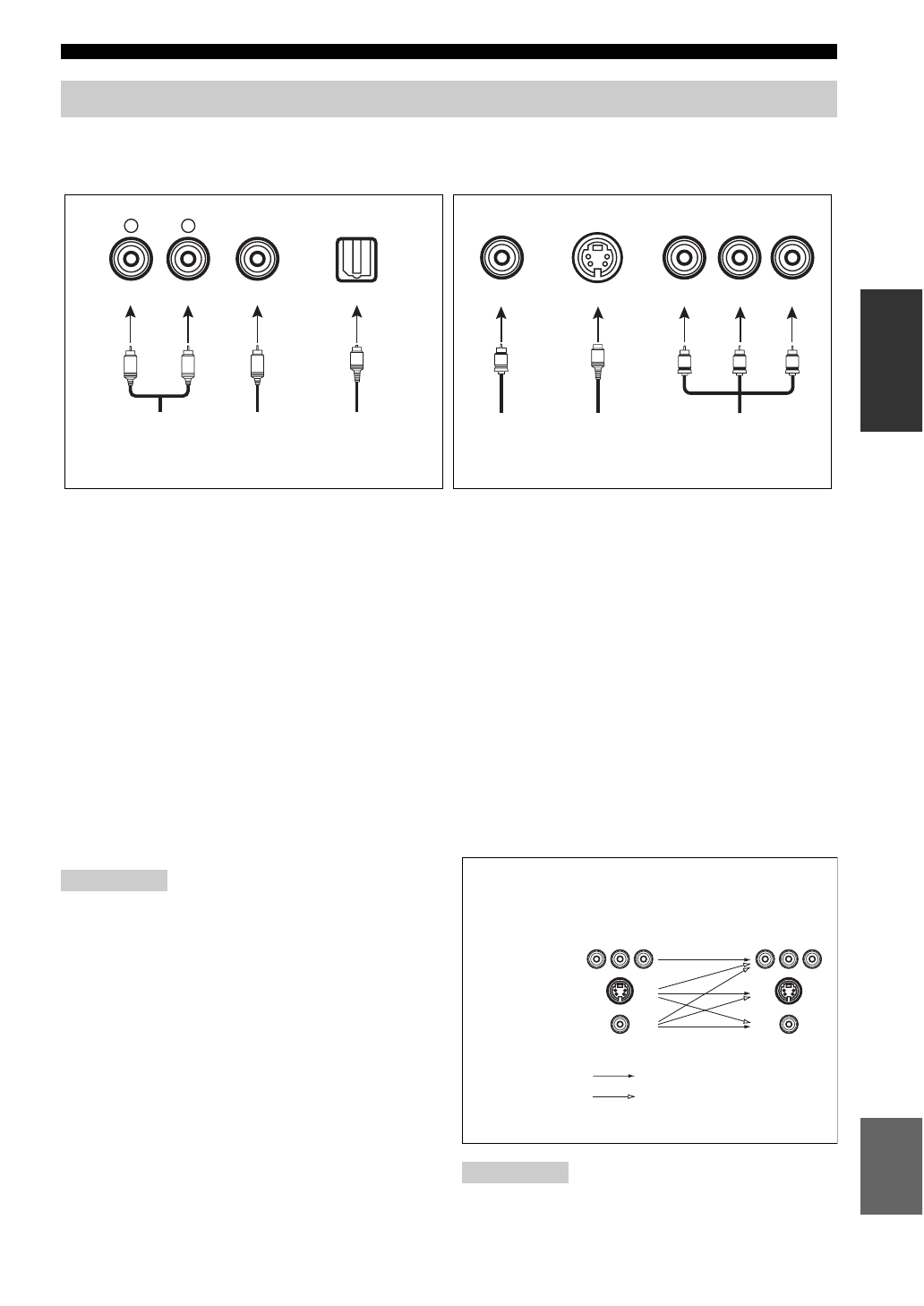

Информация о гнездах и штекерах кабелей

 VIDEO

S VIDEO

COMPONENT VIDEO

 P

R

 P

B

Y

P

B

P

R

Y

S

V

 COAXIAL

 DIGITAL AUDIO

AUDIO

 OPTICAL

 DIGITAL AUDIO

R

L

C

O

R

L

Левый и правый

штекеры

аналогового

аудиокабеля

Штекер

оптического

цифрового

аудиокабеля

Штекер

коаксиального

цифрового

аудиокабеля

Штекер

композитного

видеокабеля

Штекеры

компонентного

видеокабеля

Аудиогнезда и штекеры кабелей

Видеогнезда и штекеры кабелей

(Красный)

(Белый)

(Оранжевый)

(Желтый)

(Красный) (Синий) (Зеленый)

Штекер

S-видеокабеля

Примечания

Примечание

P

R

P

B

Y

P

R

P

B

Y

Поток видеосигнала для MONITOR OUT

Выход

(MONITOR OUT)

Вход

COMPONENT

VIDEO

VIDEO

S VIDEO

Прямо
Преобразование

видеосигнала установлено

на ON (смотрите стр. 67)
