Подключения

Ру
сс

кий

ПОДГ

ОВК

Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–”
(черный). При плохих подключениях, данный аппарат не может аккуратно воспроизводить источники
приема.

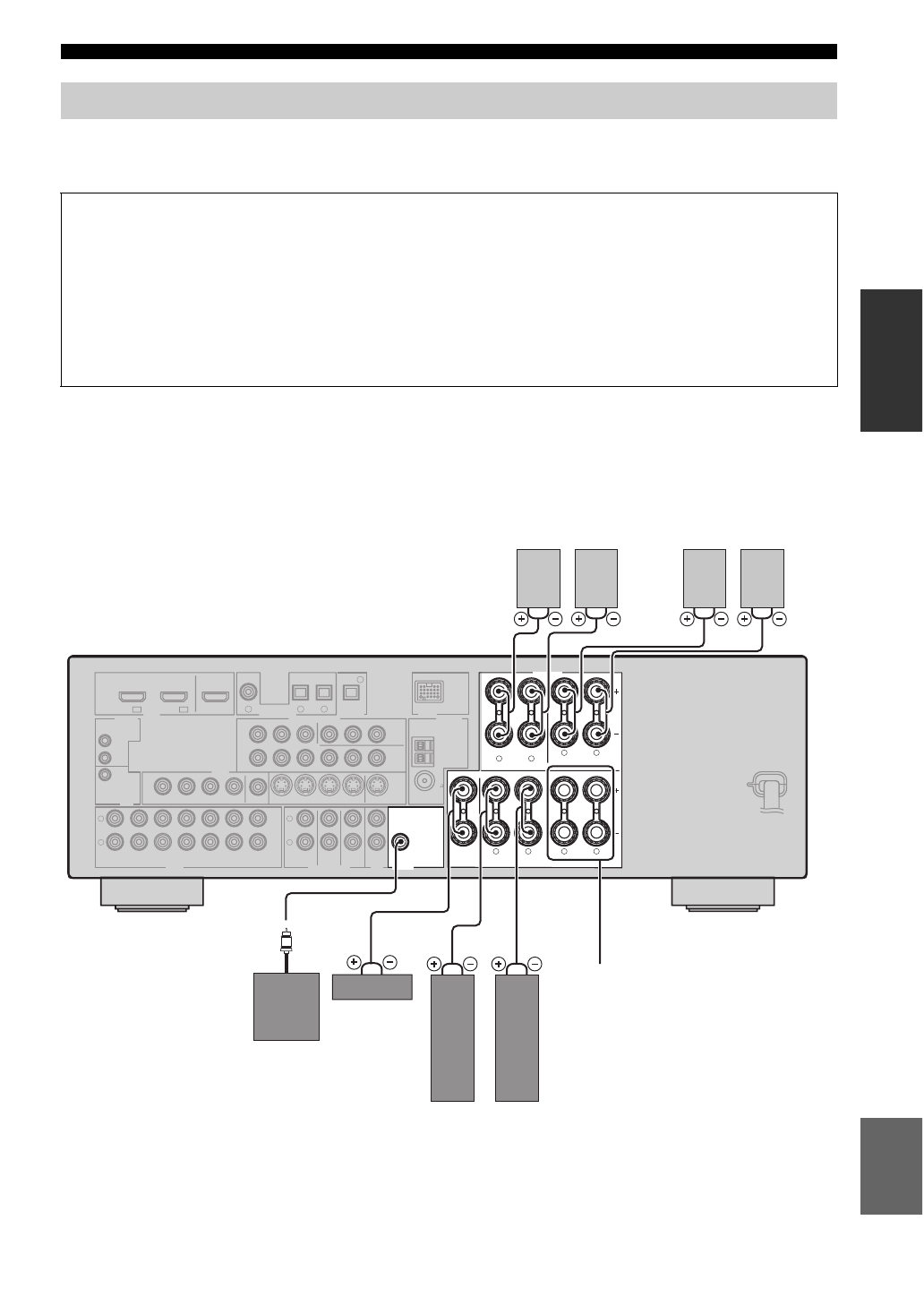

Подключение колонок

Предупреждение

•

Перед подключением колонок убедитесь, что вилка силового кабеля переменного тока
отсоединена от розетки переменного тока.

•

Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической
частью данного аппарата. Это может привести к поломке данного аппарата и/или колонок. При
коротком замыкании проводов колонок, на дисплее фронтальной панели при включении данного
аппарата отображается “CHECK SP WIRES”.

•

Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи при
использовании с экраном, разместите колонки на некотором расстоянии от экрана.

R SURROUND

FRONT B

FRONT A

CENTER

SURROUND BACK/BI-AMP

SINGLE

SWITCHED

MONITOR

OUT

DTV/CBL

DVR

DVD

MD/

CD-R

OUT

(REC)

(PLAY)

OUT

DTV/CBL

DVR

DVD

OUT

+12V
15mA MAX.

MONITOR

OUT

DTV/CBL

DVR

DVD

OUT

S VIDEO

SUB

WOOFER

SUB

WOOFER

SURROUND

CENTER

MULTI CH INPUT

AUDIO

VIDEO

OUTPUT

ZONE 2

OUT

FRONT(6CH)

SB(8CH)

DTV/CBL

MD/CD-R

OUT

DTV/CBL

DVR

DVD

OPTICAL

COAXIAL

DVD

MONITOR OUT

GND

UNBAL.

COMPONENT VIDEO

ANTENNA

SPEAKERS

HDMI

REMOTE

TRIGGER

OUT

DIGITAL INPUT

VIDEO

IN1

IN2

AC OUTLETS

MD/CD-R

DIGITAL
OUTPUT

DOCK

Фронтальные колонки

(FRONT A)

Колонки окружающего

звучания

Сабвуфер

Правая

Центральная

колонка

При использовании одной тыловой

колонки окружающего звучания,
подключите колонку к левому терминалу

SURROUND BACK (SINGLE).

Левая

Правая

Терминалы FRONT B

Подключите альтернативную

фронтальную акустическую систему

(FRONT B).

Тыловые колонки

окружающего звучания
