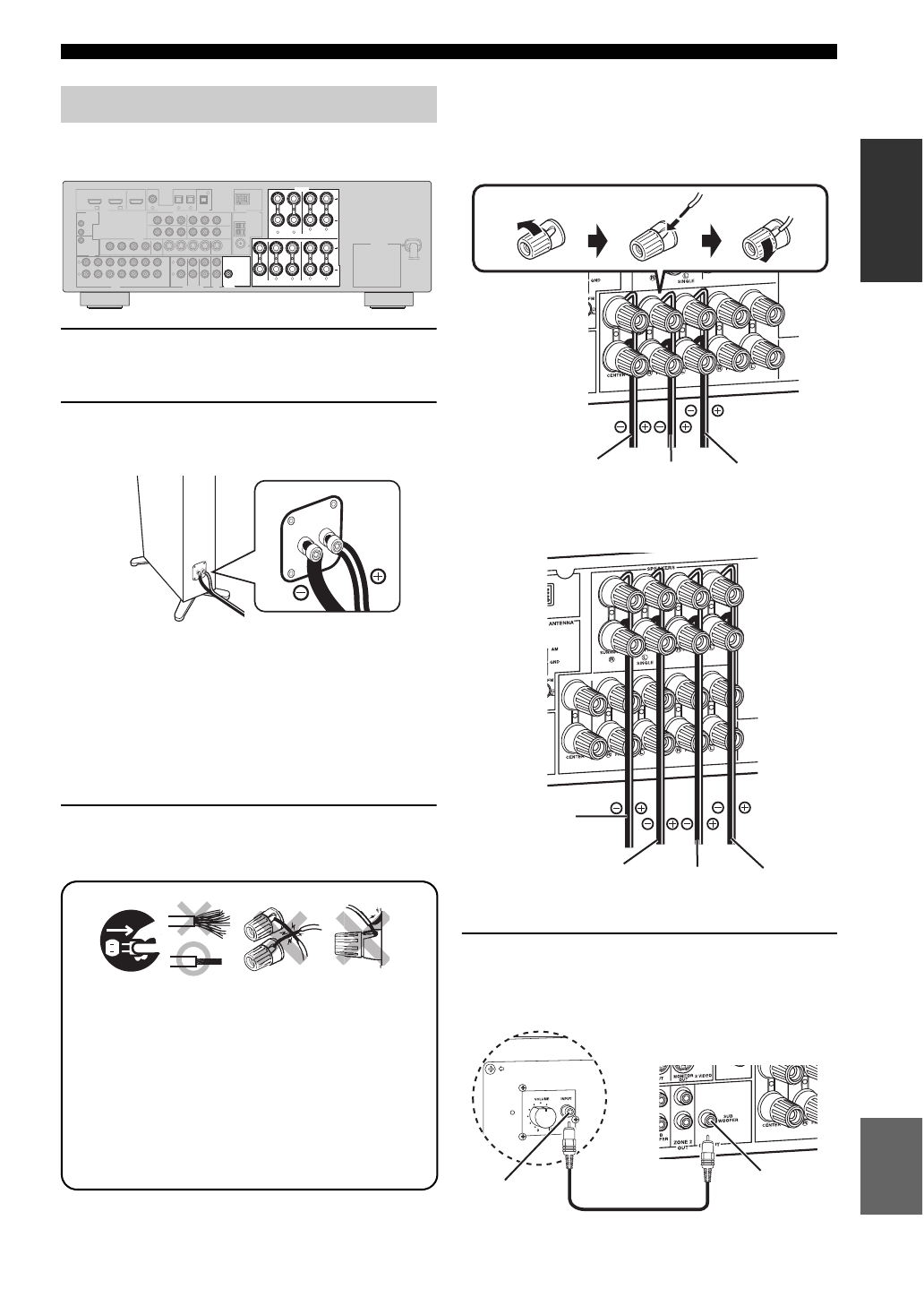

Шаг 1: Установите колонки - Yamaha RX-V563 - Инструкция по эксплуатации - Страница 103

Краткое руководство пользователя

5

Ru

Ру
сс

кий

ВВЕДЕНИ

Е

Расположите колонки в комнате и подключите их
к данному аппарату.

1

Расположите колонки и сабвуфер в
комнате.

2

Подключите кабели колонок к каждой
колонке.

Провода отличаются цветом или формой,
например, один может быть отмечен
полосками, углублениями или складками.
Подключите провод с полосками
(углублениями и т.д.) к терминалам “+”
(красный) колонки. Подключите гладкий
провод к терминалам “–” (черный).

3

Подключите кабель каждой колонки к
терминалу соответствующей колонки
данного аппарата.

1

Убедитесь, что данный аппарат и сабвуфер
отсоединены от розеток переменного тока.

2

Для предотвращения короткого замыкания,
скрутите оголенные провода кабелей колонок.

3

Не давайте оголенным проводам колонок
соприкасаться друг с другом.

4

Не давайте оголенным проводам колонок
соприкасаться с любой металлической
частью данного аппарата.

Убедитесь в правильном подключении левого
канала (L), правого канала (R), “+” (красный)
и “–” (черный).

Фронтальные и центральная колонки

Колонки окружающего звучания и
тылового окружающего звучания

4

Подключите кабель сабвуфера к
входному гнезду сабвуфера и гнезду
SUBWOOFER OUTPUT данного аппарата.

Шаг 1: Установите колонки

L

R SURROUND

L

R

FRONT B

L

R

FRONT A

CENTER

L

R

SURROUND BACK/BI-AMP

SINGLE

SWITCHED

MONITOR

OUT

L

R

DTV/CBL

DVR

DVD

MD/

CD-R

OUT

(REC)

IN

(PLAY)

OUT

IN

DTV/CBL

DVR

DVD

OUT

OUT

+12V
15mA MAX.

IN

IN

MONITOR

OUT

DTV/CBL

DVR

DVD

OUT

S VIDEO

IN

CD

L

R

SUB

WOOFER

SUB

WOOFER

SURROUND

CENTER

MULTI CH INPUT

AUDIO

VIDEO

OUTPUT

ZONE 2

OUT

FRONT(6CH)

SB(8CH)

1

2

3

DTV/CBL

DTV/CBL

MD/CD-R

OUT

DTV/CBL

DVR

DVD

DVD

OPTICAL

4

MD/CD-R

COAXIAL

DVD

P

R

P

B

Y

P

R

P

B

Y

MONITOR OUT

AM

GND

FM

75

UNBAL.

COMPONENT VIDEO

ANTENNA

SPEAKERS

HDMI

REMOTE

TRIGGER

OUT

DIGITAL INPUT

DIGITAL
OUTPUT

VIDEO

DOCK

IN1

IN2

AC OUTLETS

L

R SURROUND

L

R

FRONT B

L

R FRONT A

CENTER

L

R

SURROUND BACK/BI-AMP

SINGLE

SUB

WOOFER

OUTPUT

SPEAKERS

1

2

3

4

К фронтальной

правой колонке

К фронтальной

левой колонке

Освободите

Вставьте

Закрепите

К центральной

колонке

К тыловой

правой колонке

окружающего

звучания

К тыловой левой колонке

окружающего звучания

К левой колонке

окружающего

звучания

К правой колонке

окружающего

звучания

Гнездо

SUBWOOFER

OUTPUT

Кабель сабвуфера

Входное гнездо

Аудиовизуальный ресивер

Сабвуфер
