22

 Ru

Подключения

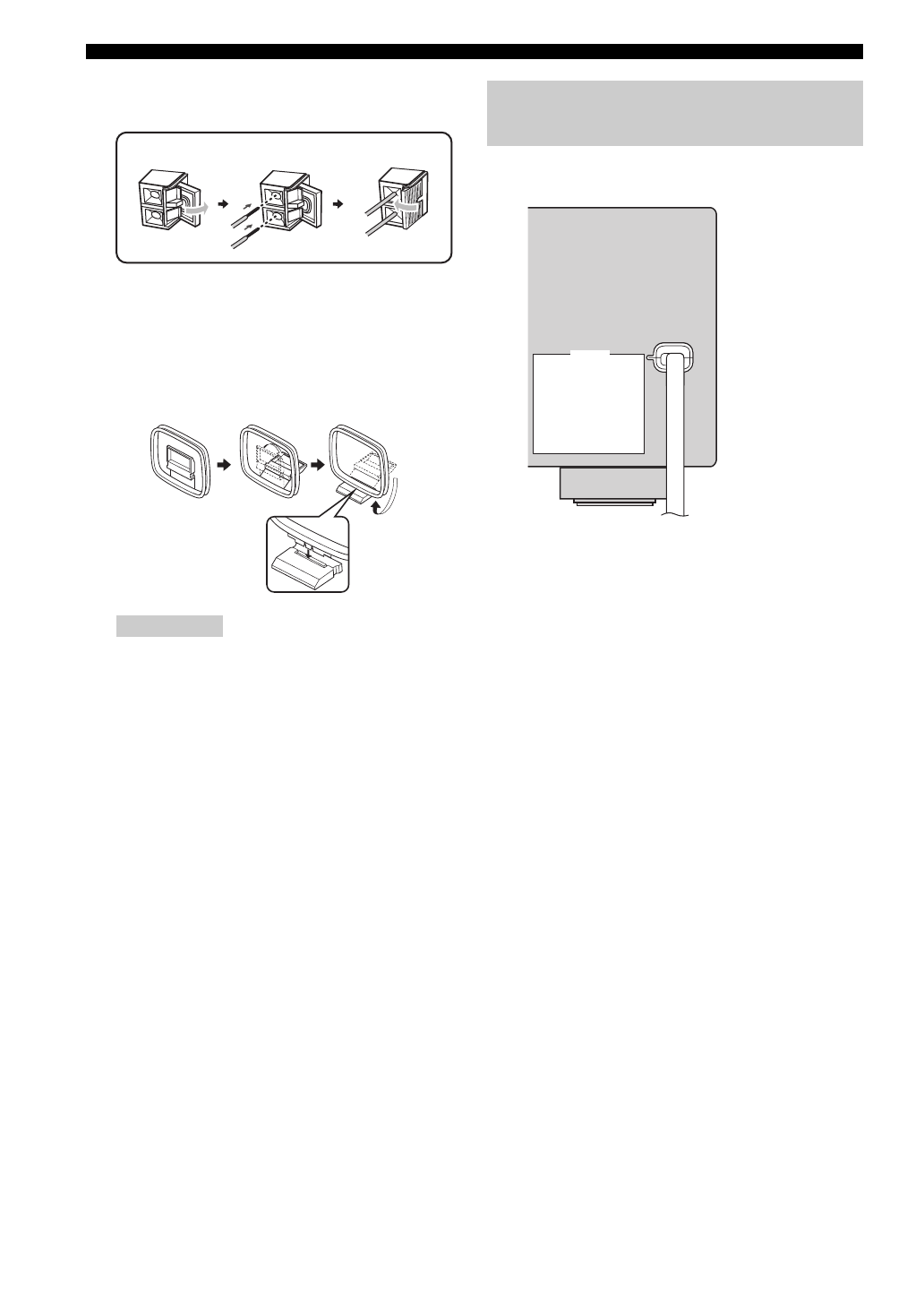

Подключение провода рамочной АМ
антенны

y

Провод рамочной AM антенны не обладает
полярностью, и к терминалу AM или GND можно
подключать любой конец провода.

Сборка поставляемой рамочной АМ
антенны

Типы поставляемой рамочной АМ антенны
различаются в зависимости от моделей.

По завершению всех подключений, подключите
силовой кабель к розетке переменного тока.

■

AC OUTLET(S) (SWITCHED)

Модели для Соединенного Королевства
Великобритании и Северной Ирландии, и
Австралии ......................................................... 1 выход
Модель для Кореи ................................... Отсутствует
Другие модели .................................................2 выхода
Данный(ые) выход(ы) используются для подачи
питания на любые подключенные компоненты.
Подключите силовые кабели других компонентов
к данному(ым) выходу(ам). Питание на данный(е)
выход(ы) подается, когда данный аппарат
находится во включенном состоянии. Однако,
питание на данный(е) выход(ы) прерывается при
установке данного аппарата в режим ожидания.
Для информации по максимальному напряжению
или общему энергопотреблению компонентов,
подключаемых к данному(ым) выходу(ам),
смотрите “Технические характеристики” на
стр. 91.

Примечание

Откройте рычажок

Вставьте

Закройте рычажок

Подключение силового
кабеля

SWITCHED

AC OUTLETS

SWITCHED

AC OUTLETS

Силовой кабель
