21

 Ru

Подключения

Ру
сс

кий

ПОДГ

О

Т

ОВК

А

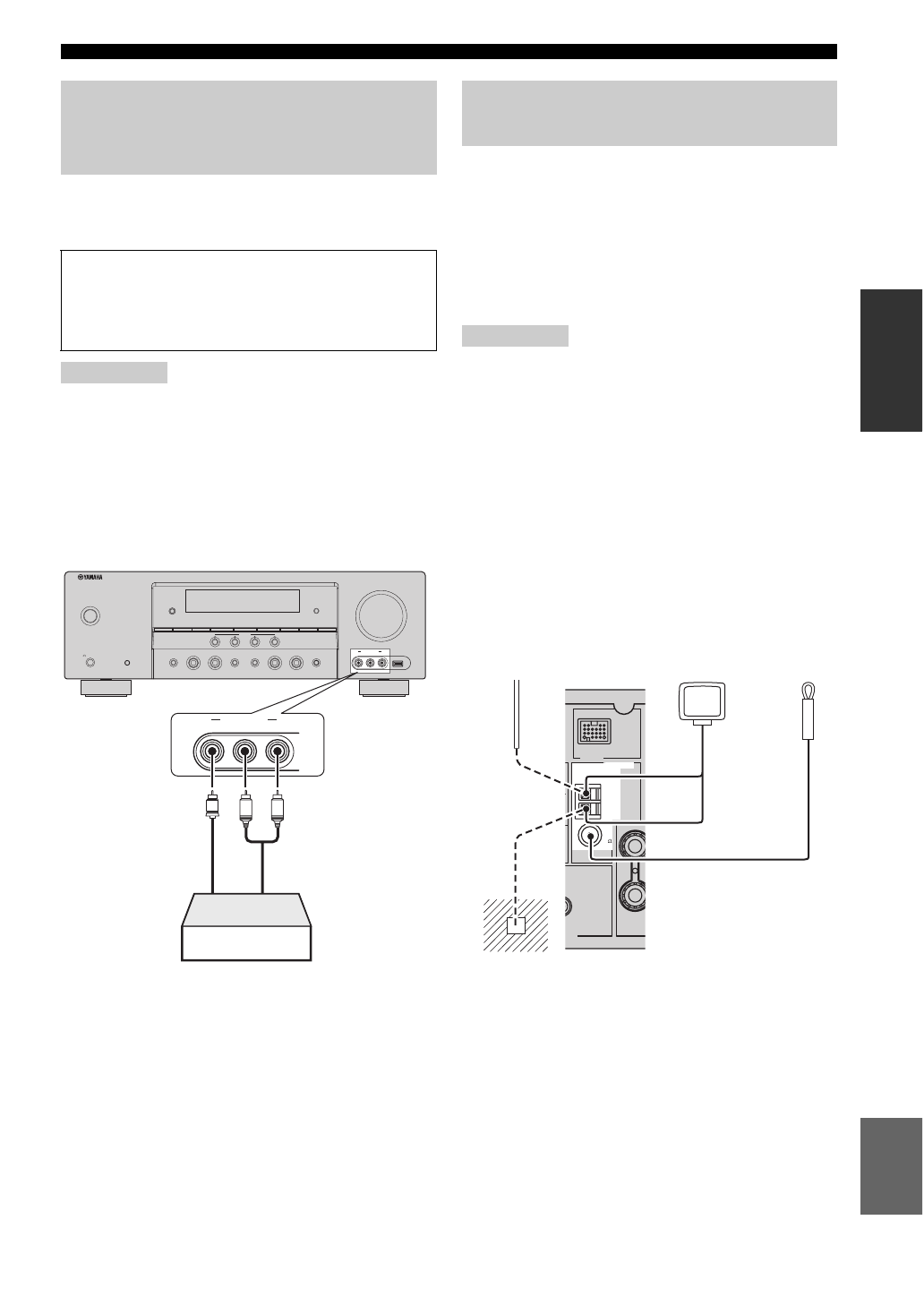

Для подключения игровой приставки или
видеокамеры к данному аппарату, используйте
гнезда VIDEO AUX на фронтальной панели.

•

Для воспроизведения сигналов, поступающих на
данные гнезда, выберите параметр “V-AUX” как
источник поступающего сигнала.

•

При приеме аудиосигналов через гнезда AUDIO и
терминал DOCK на задней панели, применяется
следующий приоритетный порядок для поступающих
сигналов:
1. DOCK
2. AUDIO

Внутренние ЧМ и АМ антенны поставляются
вместе с данным аппаратом. Подключите каждую
антенну надлежащим образом к соответствующим
терминалам. Вообще, данные антенны должны
обеспечивать достаточно сильный прием сигнала.

y

Смотрите стр. 22 для информации по подключению
поставляемой рамочной АМ антенны.

•

Рамочная АМ антенна должна быть установлена на
расстоянии от данного аппарата.

•

Рамочная АМ антенна должна всегда оставаться
подключенной, даже при подключении внешней АМ
антенны к данному аппарату.

•

Внешняя антенна, установленная надлежащим
образом, принимает радиоволны чище, чем внутренняя
антенна. При плохом качестве приема, установите
внешнюю антенну. Для получения более подробной
информации о внешних антеннах, обратитесь к
ближайшему авторизированному дилеру Yamaha или в
сервис центр.

Использование гнезд VIDEO
AUX на фронтальной
панели

Предупреждение

Перед выполнением подключений,
обязательно выключите звук данного аппарата
и других компонентов.

Примечания

SPEAKERS

PHONES

SILENT CINEMA

ON/OFF

A/B/OFF

l

   PRESET/TUNING/CH

h

A/B/C/D/E

BAND

ZONE 2
ON/OFF

EDIT

PRESET/TUNING

MEMORY

ZONE

CONTROL

TUNING  AUTO/MAN'L

OPTIMIZER MIC

AUDIO SELECT

DIRECT

STRAIGHT

EFFECT

TONE CONTROL

l

       INPUT

h

l

   PROGRAM

h

VOLUME

SCENE

1

2

3

4

MAIN ZONE

SYSTEM OFF

VIDEO

L    AUDIO    R

VIDEO AUX

USB

VIDEO

L    AUDIO    R

VIDEO AUX

V

L

R

Игровая консоль

или видеокамера

Видеовыход

Аудиовыход

Подключение ЧМ и АМ
антенн

Примечания

CENTER

O

SUB

WOOFER

PUT

AM

GND

FM

75

UNBAL.

ANTENNA

DOCK

AM

GND

FM

75

UNBAL.

ANTENNA

Внутренняя

ЧМ антенна

(поставляется)

Заземление (терминал GND)

Для обеспечения максимальной безопасности и

уменьшения помех, подключите терминал антенны

GND к хорошему заземлению. Хорошим заземлением

может послужить металлический штырь, введенный в

сырую землю.

Рамочная АМ

антенна

(поставляется)

Внешняя АМ антенна

Используйте 5-10 м

провод с виниловым

покрытием, вытянутый

наружу через окно.
