12

 Ru

Подключения

■

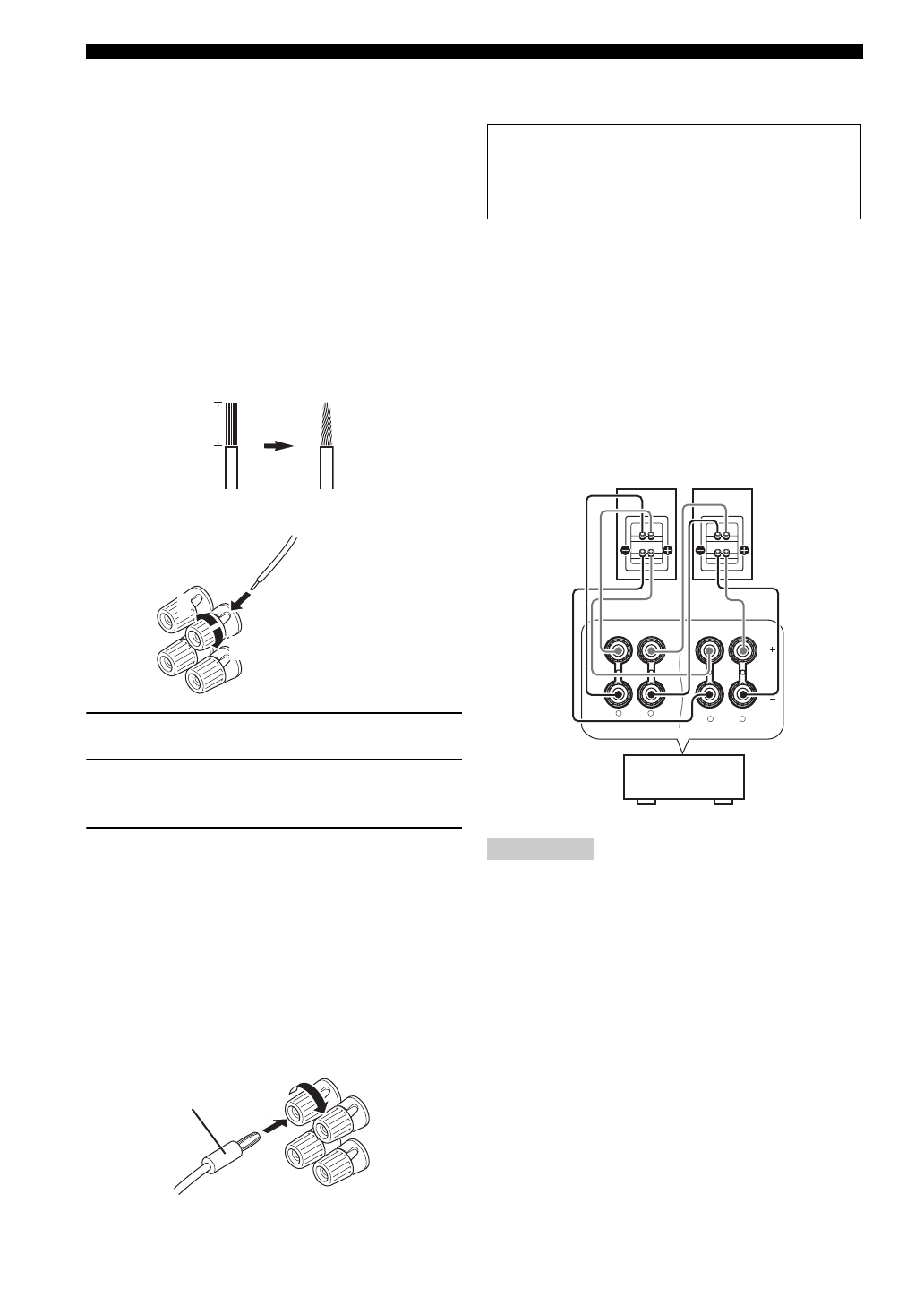

До подключения к терминалу
SPEAKERS

Кабель колонок на самом деле состоит из двух
параллельных спаренных изолированных
проводов. Провода отличаются цветом или
формой, например, один может быть отмечен
полосками, углублениями или складками.
Подключите провод с полосками (углублениями и
т.д.) к терминалам “+” (красный) данного
аппарата и колонки. Подключите гладкий провод
к терминалам “–” (черный).

Удалите примерно 10 мм изоляционного слоя
на конце каждого кабеля колонки и затем
скрутите оголенные провода кабеля во
избежание короткого замыкания.

■

Подключение к терминалам FRONT A

1

Освободите головку.

2

Вставьте оголенный конец провода
колонки в отверстие терминала.

3

Закрутите головку для закрепления провода.

Подключение бананового штекера
(за исключением моделей для Европы,
России, Кореи и Азии)

Банановый штекер – это однополюсный
электрический соединитель, широко
используемый для завершения кабелей колонок.
Сначала, закрутите головку и затем вставьте
коннектор бананового штекера в конец
соответствующего терминала.

■

Использование подключений
двухканального усиления

Данный аппарат позволяет выполнить
подключения двухканального усиления к одной
акустической системе. Убедитесь, что колонки
поддерживают двухканальное усиление.
Для выполнения подключений двухканального
усиления, используйте терминалы FRONT и
SURROUND BACK как показано ниже. Для
запуска подключения двухканального усиления,
установите “BI-AMP” на “ON” в
“Дополнительные настройки” (смотрите стр. 77).

•

При выполнении обычного подключения, убедитесь,
что замыкающие бруски установлены в терминалы
соответствующим образом. Подробнее, смотрите
инструкцию к колонкам.

•

При использовании подключений двухканального
усиления, использование тыловых колонок
окружающего звучания невозможно.

10 мм

1

2

3

Красный:

положительный (+)
Черный:

отрицательный (–)

Банановый штекер

Предупреждение

Удалите замыкающие бруски или мостики для
разделения кроссоверов LPF (фильтр низких
частот) и HPF (фильтр высоких частот).

Примечание

L

R

FRONT A

L

R

SURROUND BACK/BI-AMP

SINGLE

Данный

аппарат

Левая

Правая

Фронтальные колонки
