5. Использование экранного меню
❷
Элементы меню
Регулятор с ползунком
Сплошной треугольник
Режим меню
Язычок
Селектор
Символ большой высоты
Символ ЭКО режима

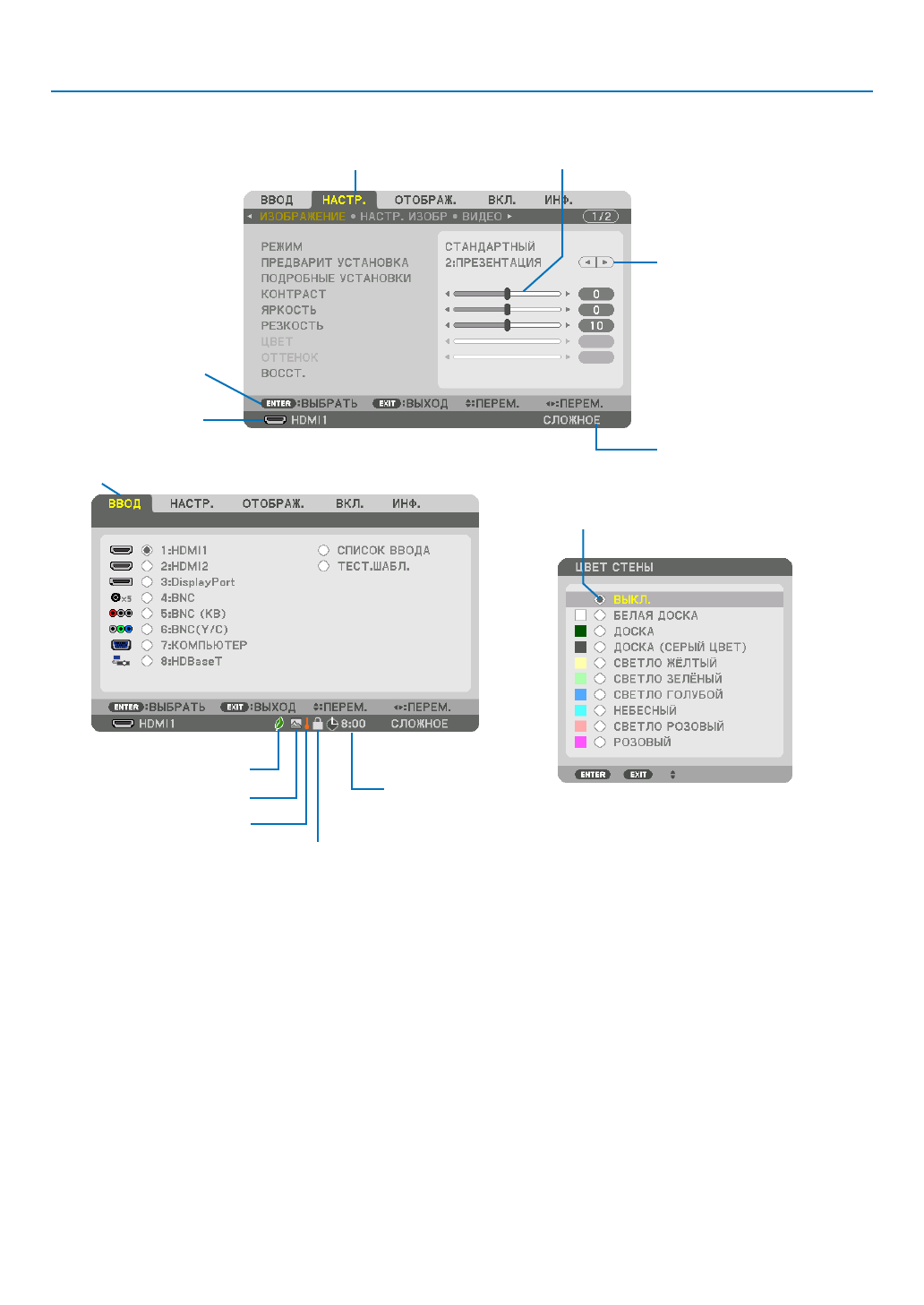

Окна меню и диалоговые окна обычно включают следующие элементы:
Подсветка ������������������������������ Указывает выбранное меню или пункт меню�
Сплошной треугольник ��������� Указывает на возможность дальнейшего выбора� Подсвеченный треугольник означает, что данный параметр активен�
Вкладка ��������������������������������� Отображает группу функций, собранных в одном диалоговом окне� При выборе какой-либо вкладки ее страница выносится
на передний план�
Селектор �������������������������������� Используйте данную круглую кнопку для выбора какой-либо опции в диалоговом окне�
Источник �������������������������������� Обозначает источник, выбранный в данный момент�
Режим меню �������������������������� Отображает текущий режим меню: ОСНОВНОЙ или СЛОЖНОЕ�
Оставшееся время до выключения таймера
����������������������������������������������� Указывает время, оставшееся до выключения, если был предварительно установлен параметр [ВЫКЛ ТАЙМЕР]�
Регулятор с ползунком ��������� Указывает значение параметров и направление, в котором их можно менять�
Символ ЭКО режима ������������� Указывает, что установлен [ЭКО РЕЖИМ]�
Символ блокировки кнопок � Указывает на то, что включена [БЛОК� ПАНЕЛИ УПРАВЛ�]�
Символ термометра�������������� Указывает на то, что [ЭКО РЕЖИМ] принудительно переключен в режим [ВКЛ�] по причине слишком высокой температуры
внутри проектора�
Символ большой высоты ����� Обозначает, что [РЕЖИМ ВЕНТИЛЯТОРА] установлен на значение [БОЛЬШАЯ ВЫСОТА]�
Источник
Доступные кнопки
Символ термометра
Символ блокировки кнопок
Оставшееся время до
выключения таймера
Выделение
