241

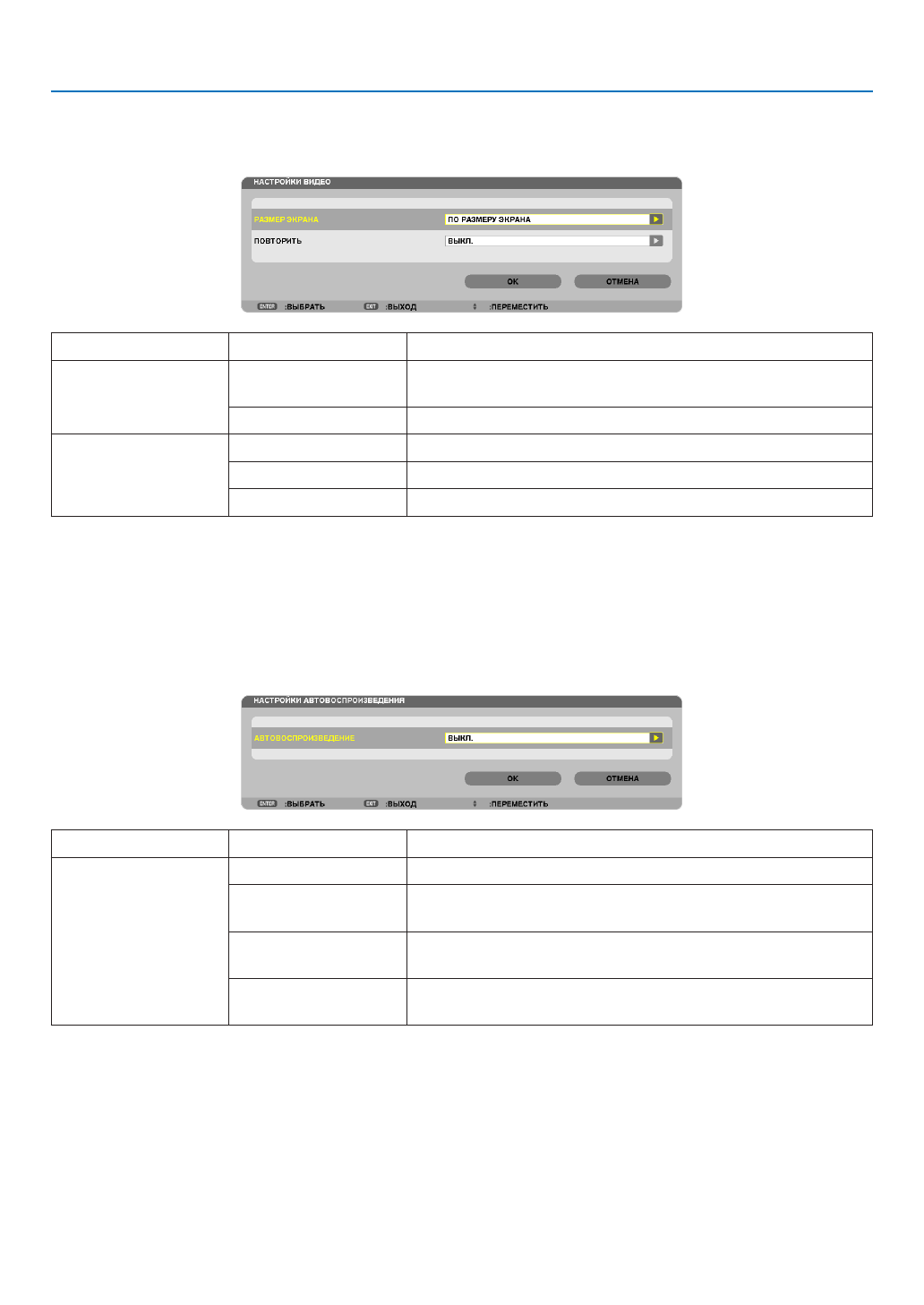

9. Использование режима «Просмотр» (Модели MM)
• НАСТРОЙКИ ВИДЕО
Настраивает функции для файла видео.
Название
Опции
Описание
РАЗМЕР ЭКРАНА
BEST FIT
Показ изображения с его соотношением сторон в максимальном
разрешении проектора.
РЕАЛЬНЫЙ РАЗМЕР
Показ изображения в реальном размере.
ПОВТОР
OFF
Включает и выключает функцию повтора.
ONE REPEAT
Повтор только одного файла.
ALL REPEAT
Повтор всех файлов в текущей папке.
ПОДСКАЗКА
• При включении функции [REPEAT] в перерыве между видеофайлами будет отображаться черный экран.
• НАСТРОЙКИ АВТОВОСПРОИЗВЕДЕНИЯ
Настраивает автоматический просмотр слайд-шоу при подключении запоминающего устройства USB в USB-порт
проектора, или при выборе [ПРОСМОТР] в списке [ИСТ.].
Название
Опции
Описание
АВТОВОСПРОИЗВЕДЕ-
НИЕ
ВЫКЛ.
—
Воспроизводит первое обнаруженное неподвижное изображение
с устройства.
ВИДЕОРОЛИК
В о с п р о и з в о д и т п е р в ы й о б н а р у ж е н н ы й ф а й л в и д е о с
устройства.
PowerPoint
Воспроизводит первый обнаруженный файл PowerPoint с
устройства.
ПОДСКАЗКА
• Автоматический просмотр срабатывает по-разному в зависимости от того, подключается запоминающее устройство USB в USB-порт проектора, либо
выбирается [ПРОСМОТР] в списке [ИСТ.].
• Автоматический просмотр начинается с первого найденного файла, соответствующего типу файлов, установленному для функции Авто Просмотр.
Поиск файла будет осуществляться в корневом каталоге диска или каталогах более низкого уровня.
• При выборе [ПРОСМОТР] в списке [ИСТ.] автоматически будет проигрываться, если будет найден, последний выбранный файл, или будет произведен поиск
последней выбранной папки и автоматически начнется воспроизведение первого найденного файла.
Для автоматического воспроизведения видеофайла с запоминающего устройства USB сохраните на нем один файл, или измените имя файла так, чтобы
при поиске оно обнаруживалось первым.
