10. Приложение

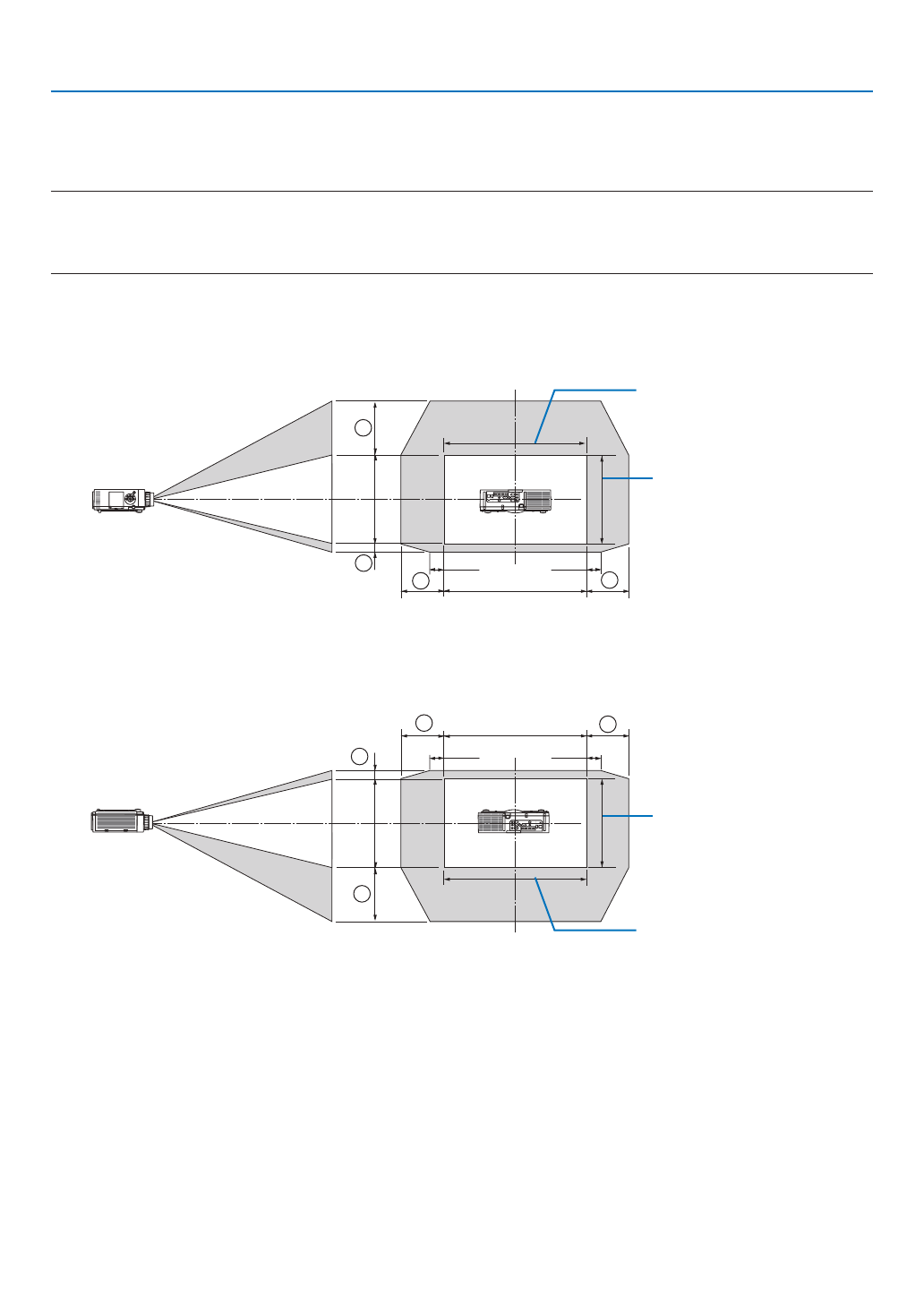

Диапазон сдвига объектива
Данный проектор оснащен функцией сдвига объектива для настройки позиции проецируемого изображения при
помощи регуляторов сдвига объектива. Объектив можно сдвинуть в приведенном ниже диапазоне.
ПРИМЕЧАНИЕ:
• При использовании объектива NP11FL функцию сдвига объектива использовать нельзя.
• Не используйте функцию сдвига объектива при проецировании портретных изображений. Пожалуйста, используйте ее, когда объектив находится в
центре.
* См. таблицу сдвига объектива на следующей странице для получения номера чертежа диапазона сдвига объекти-
ва.
Проецирование со стола/фронтальное
100%V
100%H
1
2
3
4
10%H
10%H
Ширина проецируемого изображения
Высота проецируемого изобра-
жения
Условные обозначения: V обозначает длину по вертикали (высоту проецируемого изображения), H обозначает длину
по горизонтали (ширину проецируемого изображения).
Проецирование с потолка/фронтальное
100%V
100%H
10%H
10%H
1
2
3
4
Высота проецируемого изобра-
жения
Ширина проецируемого изображения
