8. User Supportware
Шаг 2: Подключите проектор к локальной сети.
Подключите проектор к локальной сети, выполнив инструкции в «Подключение к проводной локальной сети» (
→
стр.
) и «9 Управление проектором с помощью браузера HTTP» (
→
стр.
)
Шаг 3: Запустите Image Express Utility Lite.
1. В ОС Windows нажмите «Пуск»
→
«Все программы»
→
«NEC Projector UserSupportware»
→
«Image Express Utility
Lite»
→
«Image Express Utility Lite».

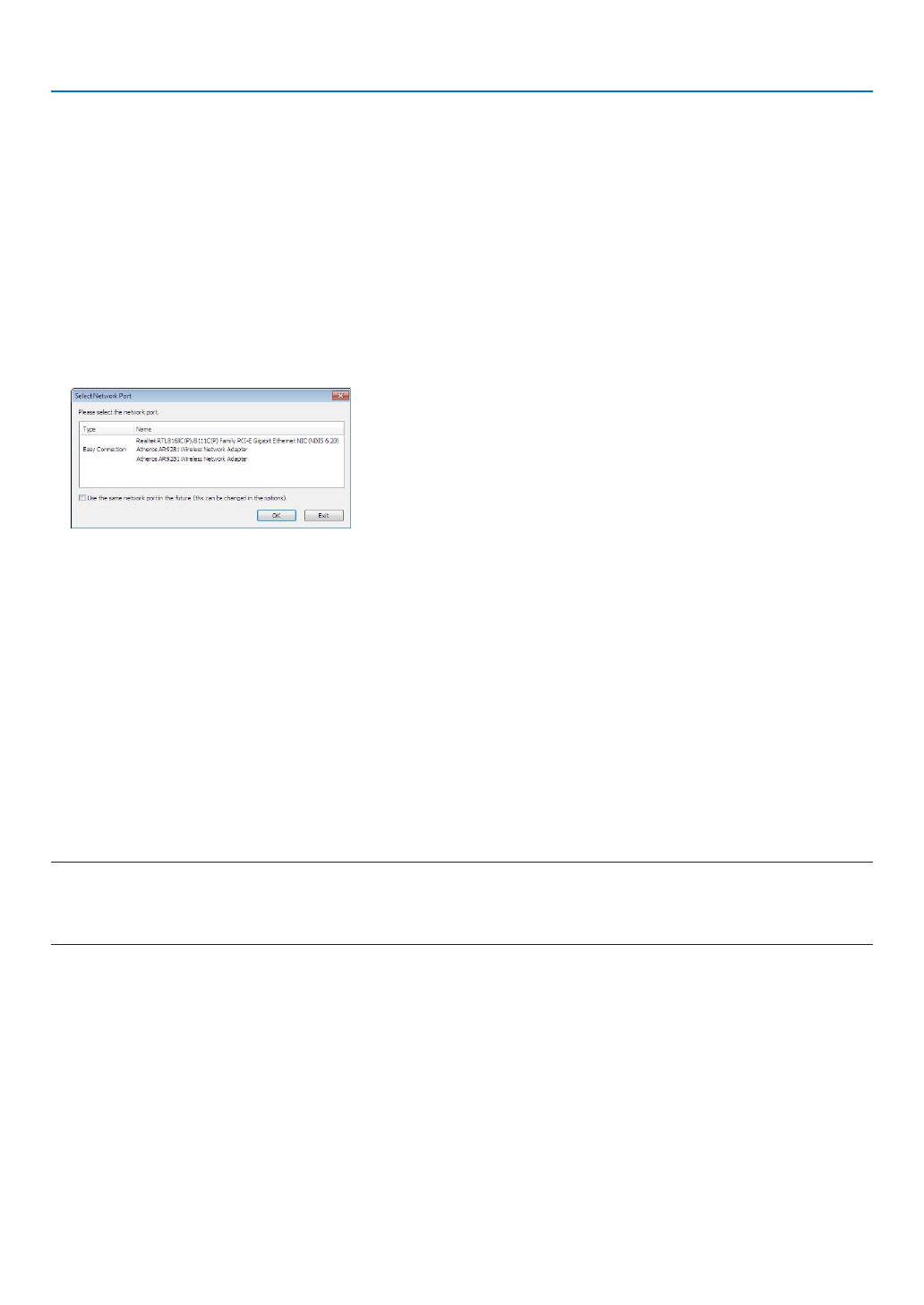

Запустится Image Express Utility Lite.
Откроется окно выбора соединения сети.
2. Выберите сеть и нажмите «ОК».
В окне выбора места назначения откроется список подключаемых проекторов.
• При подключении компьютера непосредственно к проектору рекомендуется «Easy Connection».
• Если будет найдена одна или более сетей для «ЛЁГКОЕ СОЕДИНЕНИЕ», то появится окно «Easy Connection Selection
Screen».
• Для проверки сети, используемой для подключения проектора, отобразите [ВХОДНАЯ КЛЕММА]
→
[ETHERNET]
→
[СЕТЕВЫЕ НАСТРОЙКИ (MM)]
→
экран [NETWORK INFORMATION] в экранном меню проектора и проверьте строку
знаков «SSID».
3. Выберите сеть, которую Вы хотите подключить, и нажмите «Select».
Отобразится окно выбора цели.
4. Поставьте «галочку» для подключаемых проекторов и нажмите «Connect».
• Когда отображаются несколько проекторов, отобразите [ВХОДНАЯ КЛЕММА]
→
[ETHERNET]
→
[СЕТЕВЫЕ НА-
СТРОЙКИ (MM)]
→
экран [NETWORK INFORMATION] в экранном меню проекторов для подключения и проверьте
параметр [АДРЕС IP].
После установки соединения с проектором Вы можете работать с управляющим окном для управления проектором.
(
→
ПРИМЕЧАНИЕ:
• Проекторы, в которых параметр [РЕЖИМ ОЖИДАНИЯ] в экранном меню установлен на [НОРМАЛЬНОЕ] (индикатор питания загорается красным цветом), и
те, в которых установлен параметр [ТАЙМЕР ПРОГРАММЫ] (индикатор питания медленно мигает), не будут отображены в опциях назначения соединения,
когда устройство находится в режиме ожидания.
