46
3. Полезные функции
Управление адресом для работы через браузер
В качестве реального адреса, вводимого в поле адреса или в строке ввода адреса при работе с проектором через
браузер, можно использовать имя хоста без изменений, когда имя, соответствующее IP-адресу проектора, было заре-
гистрировано сетевым администратором на сервере доменных имен или указано в файле «HOSTS» на используемом
компьютере.
Пример 1: Если для имени хоста проектора установлено значение «pj.nec.co.jp», доступ к параметрам настройки
сети можно получить, указав
http://pj.nec.co.jp/index.html
в поле ввода адреса или в строке ввода URL-адреса.
Пример 2: Если IP-адресом проектора является «192.168.73.1», доступ к параметрам настройки сети можно по-
лучить, указав
http://192.168.73.1/index.html
в поле ввода адреса или в строке ввода URL-адреса.

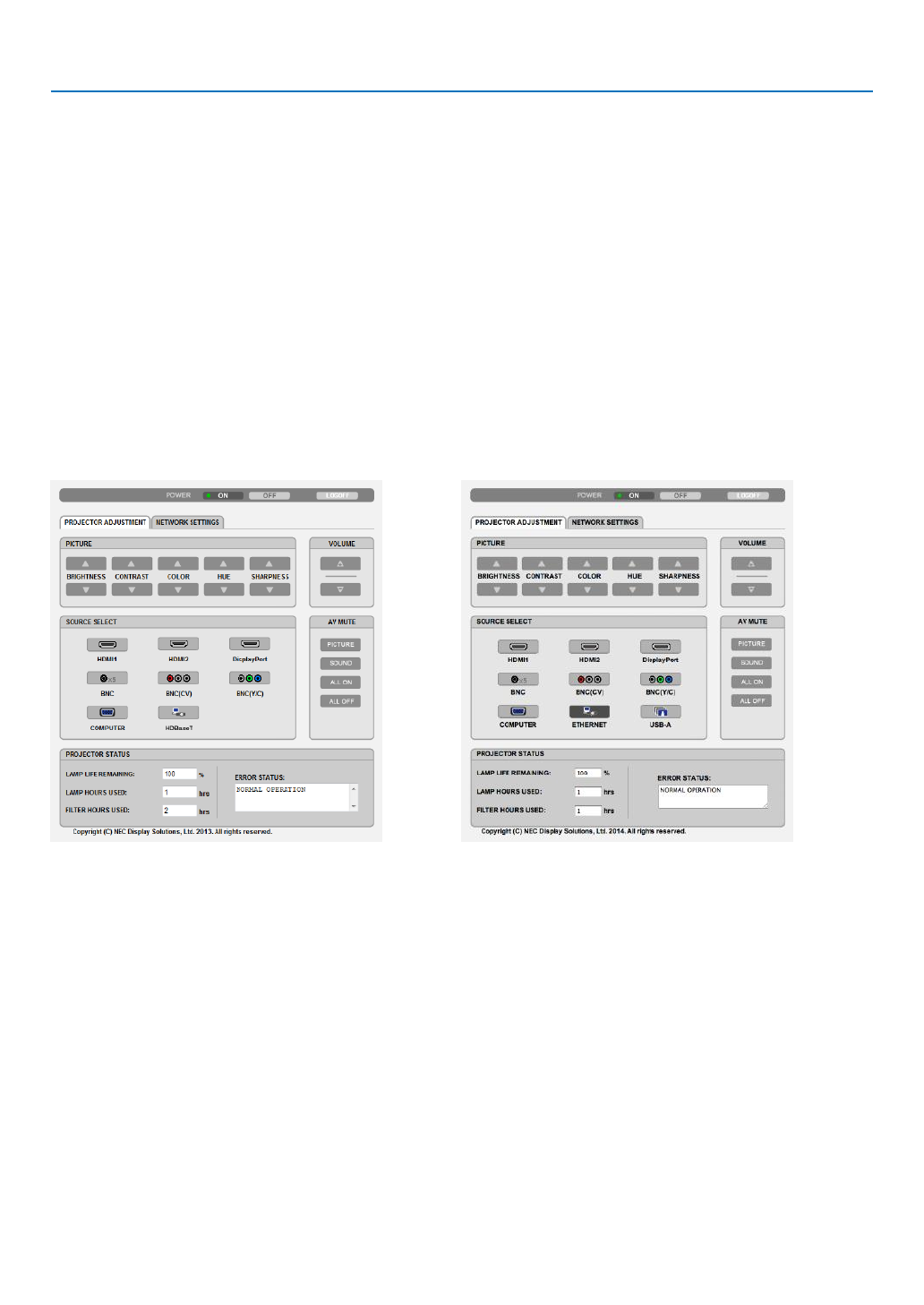

НАСТРОЙКА ПРОЕКТОРА
Экран настройки проектора для моделей HDBaseT
Экран настройки проектора для моделей MM
ПИТАНИЕ: Служит для управления питанием проектора.
ВКЛ� �������������������������������� Питание включено�
ВЫКЛ� ����������������������������� Питание выключено�
ГРОМКОСТЬ: Служит для управления громкостью проектора.
▲
����������������������������������� Увеличивает значение настройки громкости�
▼
����������������������������������� Уменьшает значение настройки громкости�
AV-MUTE: Служит для управления функцией выключения звука и изображения проектора.
ИЗОБРАЖЕНИЕ ВКЛ� ������� Выключает видео�
ИЗОБРАЖЕНИЕ ВЫКЛ� ���� Отменяет выключение видео�
ЗВУК ВКЛ� ����������������������� Выключает звуковое сопровождение�
ЗВУК ВЫКЛ� �������������������� Отменяет выключение звукового сопровождения�
ВСЕ ВКЛ� ������������������������� Выключает все функции видео и аудио�
ВСЕ ВЫКЛ� ���������������������� Отменяет выключение всех функций видео и аудио�
