175

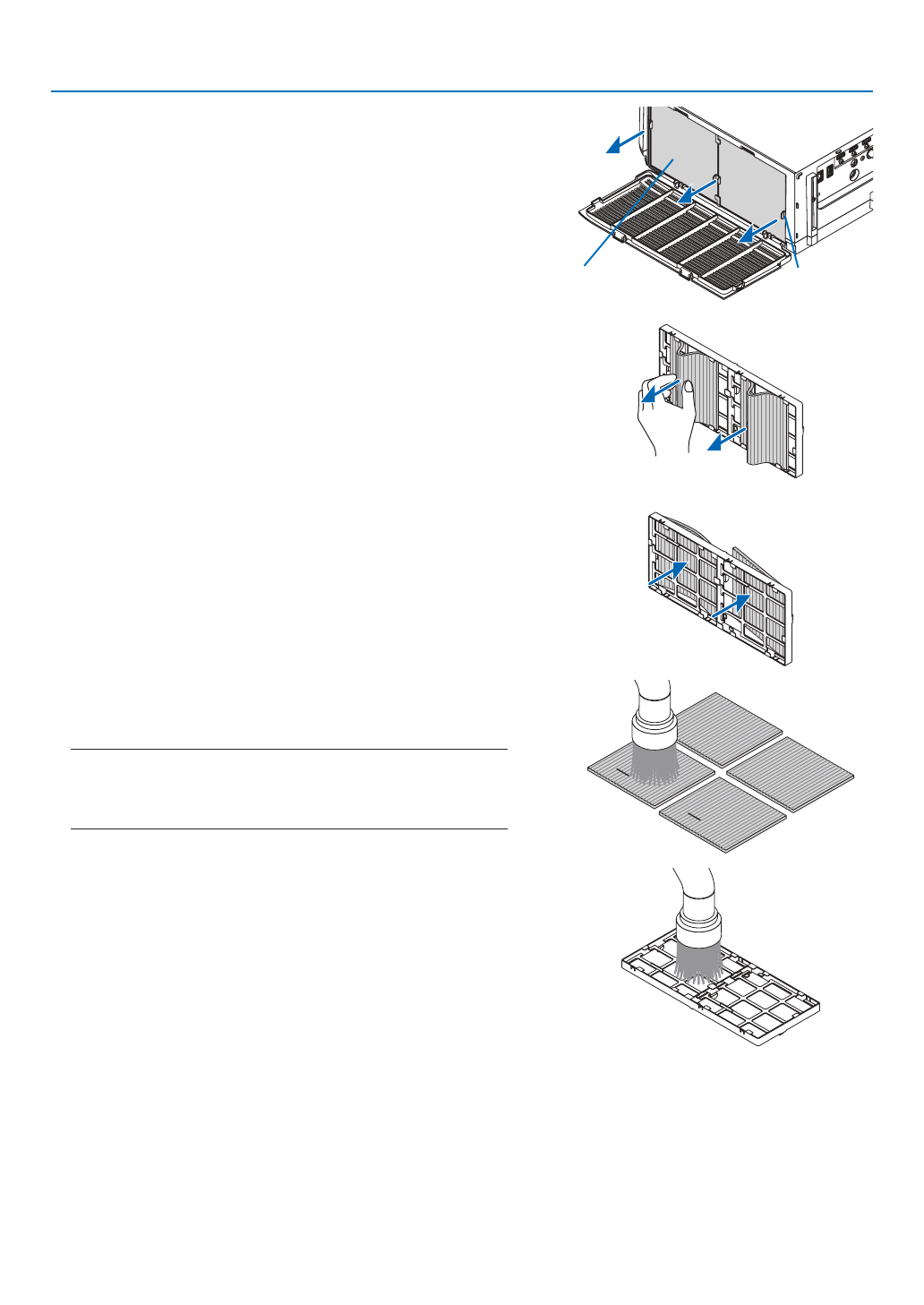

7. Техническое обслуживание
2. Извлеките блок фильтров, потянув за язычок.
Блок фильтров
Язычок
3. Извлеките четыре фильтра.
Удерживайте и выньте фильтры, установленные с двух сторон
блока фильтров.
4. С помощью пылесоса удалите пыль с внутренних элемен
-
тов.
Удалите пыль с фильтра.
ПРИМЕЧАНИЕ:
• Каждый раз при чистке фильтра пылесосом используйте входящую в комплект
пылесоса мягкую щетку. Это защитит фильтр от повреждения.
• Никогда не мойте фильтр водой. Это может вызвать засорение фильтра.
5. Удалите пыль спереди и сзади блока фильтров.
• Пожалуйста, также удалите всю пыль с крышки фильтра
проектора.
