118
5. Использование экранного меню

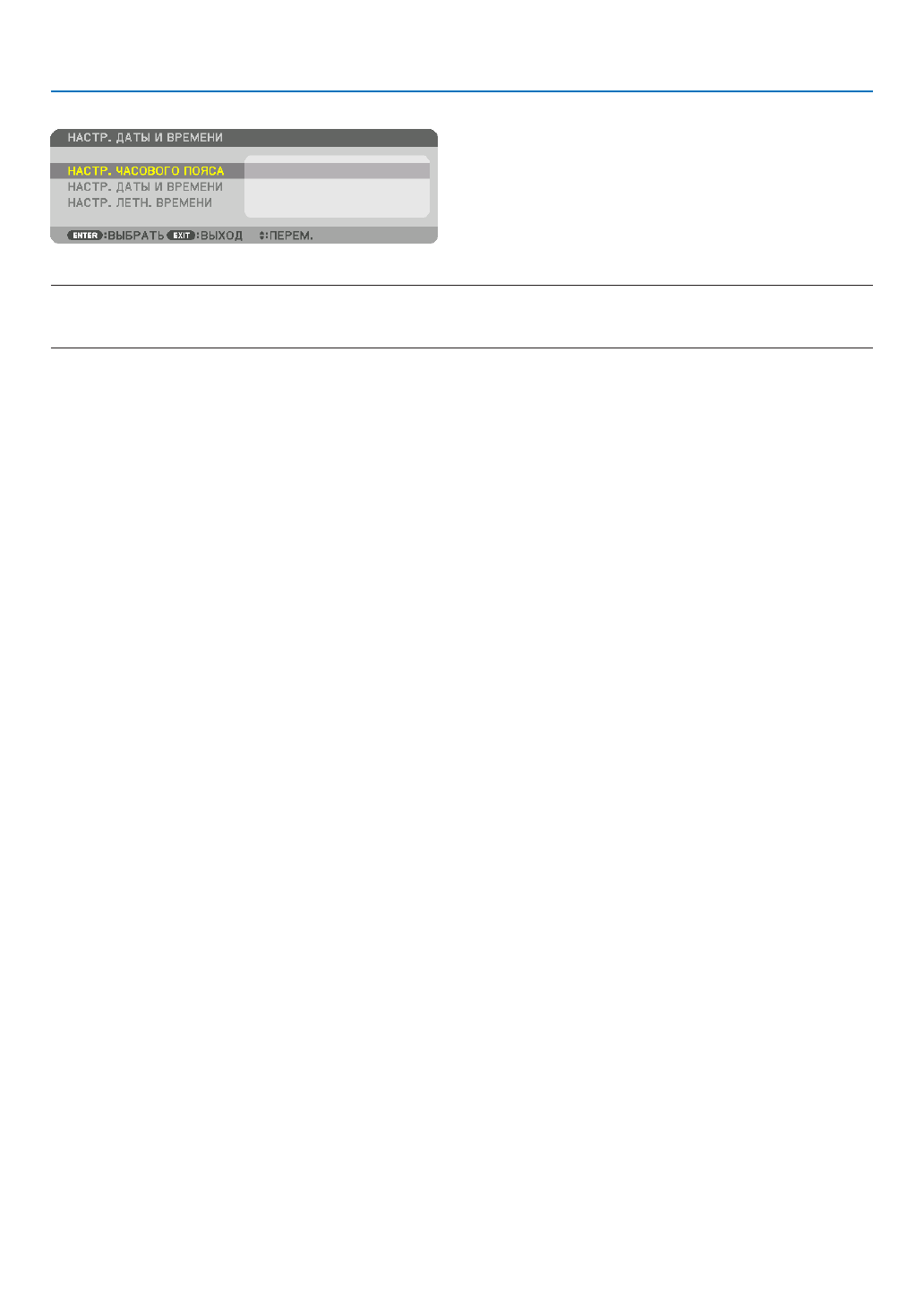

НАСТР. ДАТЫ И ВРЕМЕНИ
Вы можете настроить текущее время, месяц, дату и год.
ПРИМЕЧАНИЕ: У проектора есть встроенные часы. После выключения главного питания часы будут работать в течение примерно 2 недель. После выключения
главного питания на 2 недели или более, встроенные часы остановятся. Если встроенные часы остановятся, снова установите дату и время. В режиме
ожидания встроенные часы не остановятся.
НАСТР� ЧАСОВОГО ПОЯСА ������������������������Выберите Ваш часовой пояс�
НАСТР� ДАТЫ И ВРЕМЕНИ ������������������������Установите текущую дату (ММ/ДД/ГГГГ) и время (ЧЧ:ММ)�
СЕРВЕР ВРЕМ� В ИНТЕРН� ������������������������Если установить галочку, то встроенные часы проектора будут синхронизироваться со временем в интернете каждые
24 часа и во время запуска проектора�
ОБНОВЛЕНИЕ ������������������������������������������Сразу же синхронизирует встроенные часы проектора� Кнопка UPDATE (ОБНОВЛЕНИЕ) недоступна, если снята галочка
с СЕРВЕР ВРЕМ� В ИНТЕРН�
НАСТР� ЛЕТН� ВРЕМЕНИ ���������������������������Если установить здесь галочку, часы для установки летнего времени будут доступны�
[МЫШЬ]
Данная функция не может использоваться на данном устройстве. Она используется только для дальнейшего расши-
рения.
