69

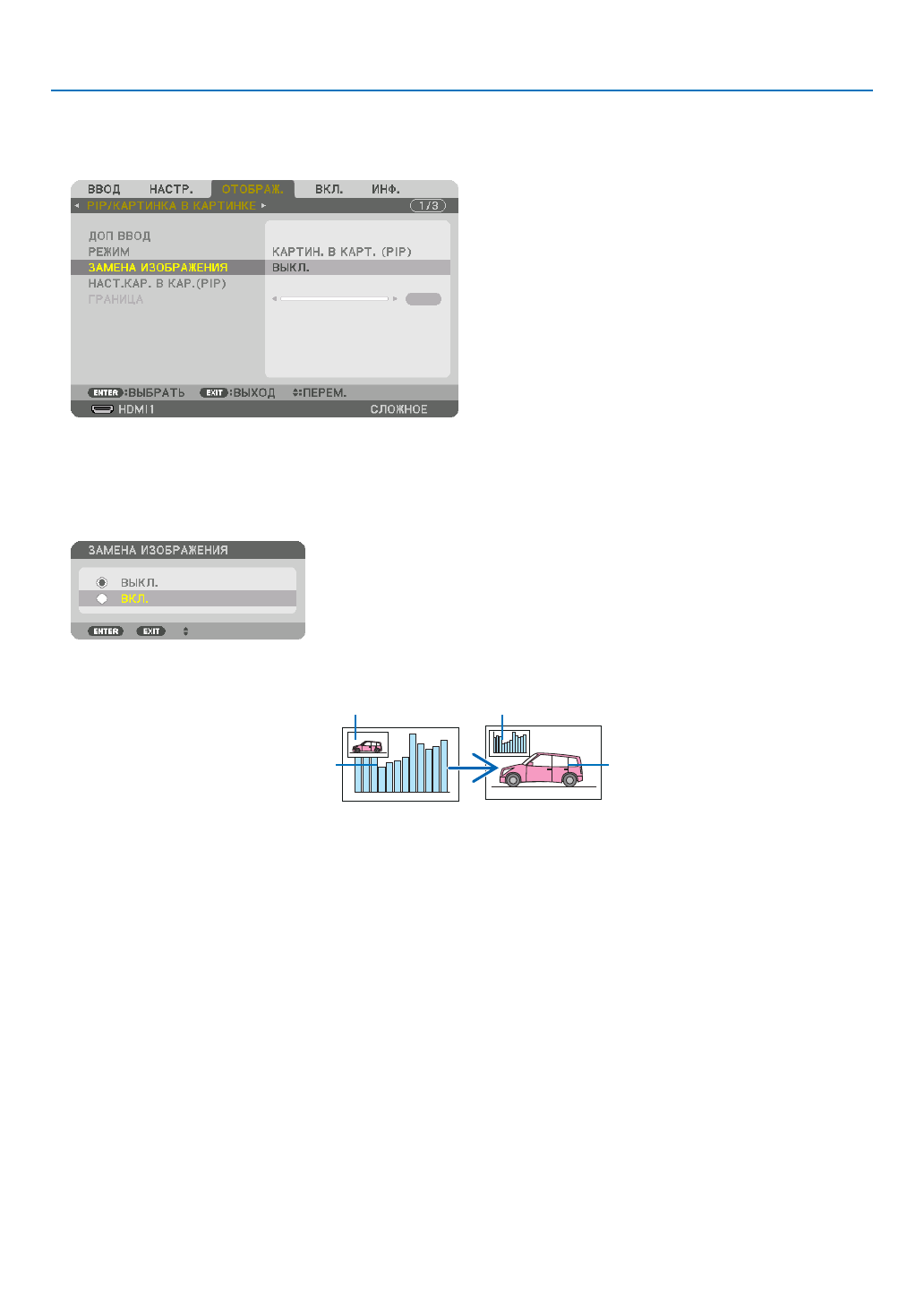

4. Мультиэкранное проецирование
Переключение главного дисплея на вспомогательный дисплей и наоборот
1. Нажмите кнопку MENU для отображения экранного меню и выберите [ОТОБРАЖ.]
→
[PIP/КАРТИНКА В КАР
-
ТИНКЕ].
Это вызовет отображение экрана [PIP/КАРТИНКА В КАРТИНКЕ] в экранном меню.
2. Выберите [ЗАМЕНА ИЗОБРАЖЕНИЯ] с помощью кнопок
▼
/
▲
, а затем нажмите кнопку ENTER.
Откройте экран для переключения положения дисплеев.
3. Выберите [ВКЛ.] с помощью кнопки
▼
, а затем нажмите кнопку ENTER.
Видео главного дисплея переключится на видео вспомогательного дисплея.
При установке в положение «ВЫКЛ.»
При установке в положение «ВКЛ.»
Видео вспомогательного дисплея
Видео главного дисплея
Видео вспомогательного дисплея
Видео главного дисплея
Выходной сигнал из выходного разъема HDMI не изменяется, даже если положение дисплеев переключается.
4. Нажмите кнопку меню.
Экранное меню исчезнет.
