122
5. Использование экранного меню

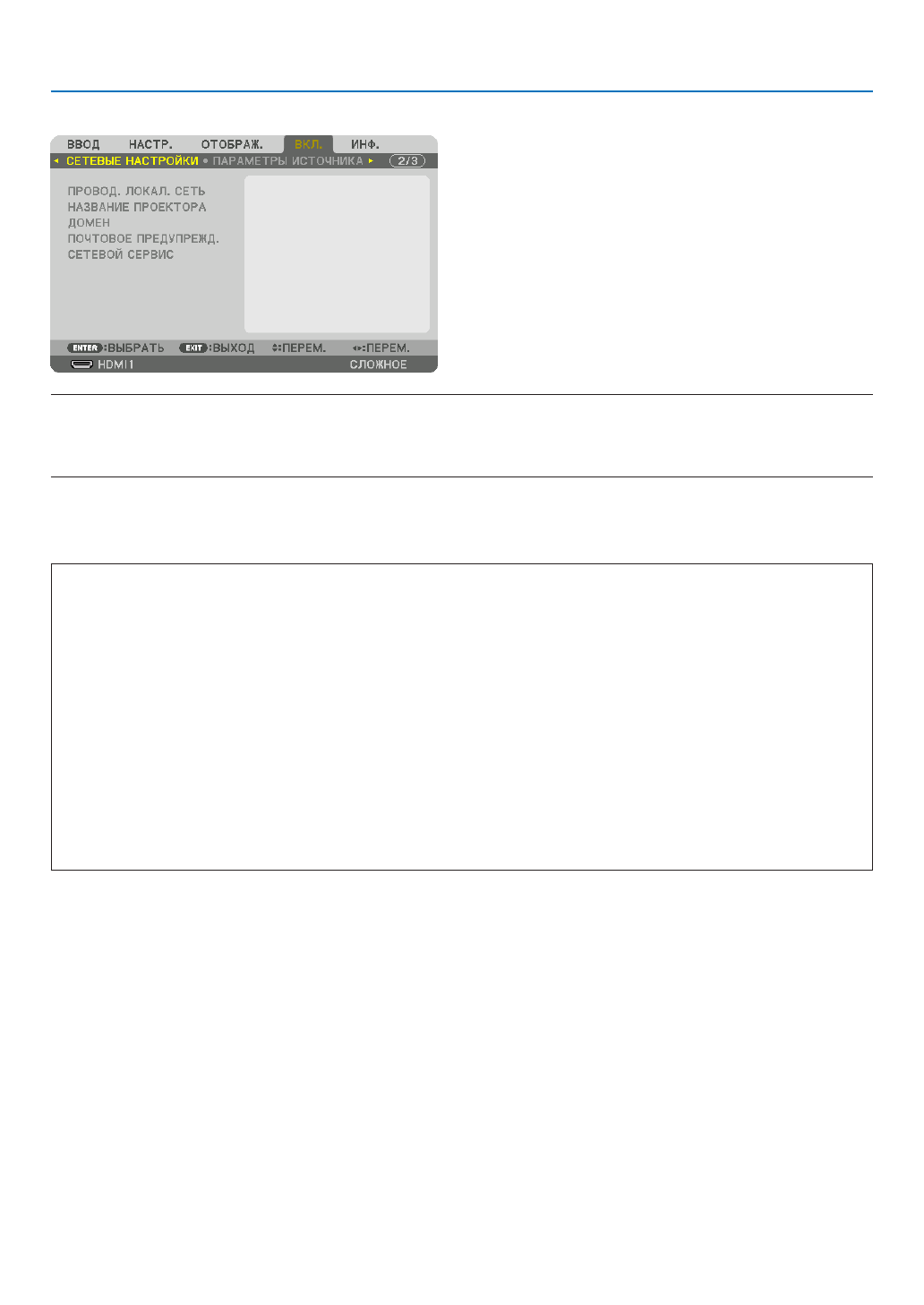

[СЕТЕВЫЕ НАСТРОЙКИ]
Важно:
• Об этих настройках проконсультируйтесь со своим сетевым администратором.
• При использовании проводной локальной сети подсоедините кабель Ethernet (кабель проводной локальной сети) к порту Ethernet/HDBaseT (порт Ethernet
для моделей MM) на проекторе. (
→
)
ПОДСКАЗКА: Выполнение [ВОССТ.] из меню не влияет на выполненные Вами сетевые настройки.
Подсказки для установки соединения по локальной сети
Чтобы настроить проектор на подключение по проводной локальной сети:
Выберите [ПРОВОД. ЛОКАЛ. СЕТЬ]
→
[ПРОФИЛИ]
→
[ПРОФИЛЬ 1] или [ПРОФИЛЬ 2].
Есть возможность настроить два профиля для проводной локальной сети.
Далее включите или выключите [DHCP], [АДРЕС IP], [ПОД СЕТЕВАЯ МАСКА] и [ВХОД], а затем выберите [OK] и нажмите
кнопку ENTER. (
→
стр.
)
Чтобы вызвать настройки локальной сети, сохраненные в номере профиля:
Для проводной локальной сети выберите [ПРОФИЛЬ 1] или [ПРОФИЛЬ 2], а затем выберите [OK] и нажмите кнопку
ENTER. (
→
стр.
)
Чтобы подключиться к серверу DHCP:
Включите [DHCP] для проводной локальной сети. Выберите [ВКЛ.] и нажмите кнопку ENTER. Чтобы указать адрес IP
без использования сервера DHCP, выключите [DHCP]. (
→
стр.
)
Чтобы получать сообщения о сроке замены лампы или сообщения об ошибках по электронной по
-
чте:
Выберите [ПОЧТОВОЕ ПРЕДУПРЕЖДЕНИЕ] и задайте [АДРЕС ОТПРАВИТЕЛЯ], [НАЗВАНИЕ СЕРВЕРА SMTP] и [АДРЕС
ПОЛУЧАТЕЛЯ]. По окончании выберите [OK] и нажмите кнопку ENTER. (
→
