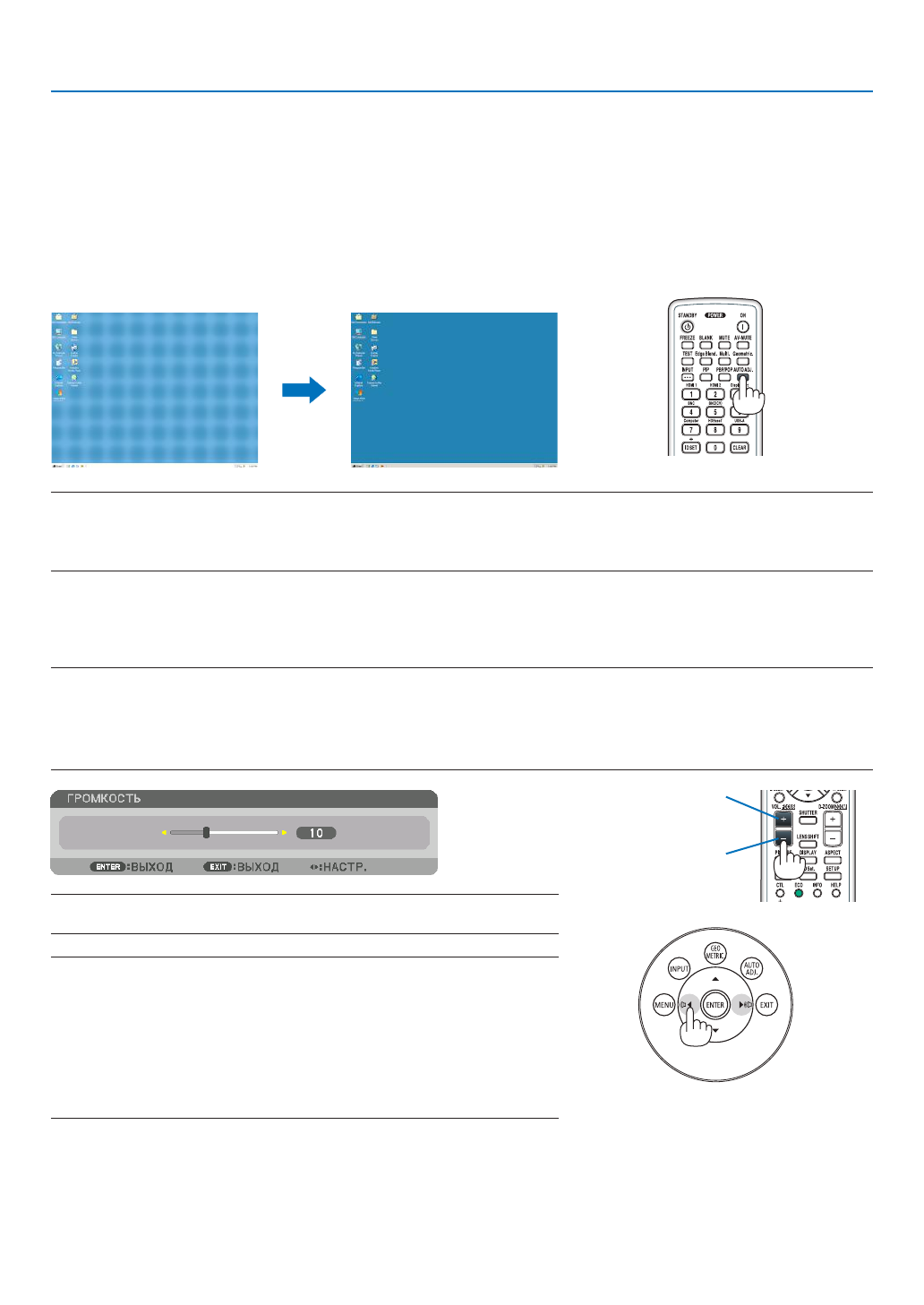

2. Проецирование изображения (основные операции)
❻
Автоматическая оптимизация сигнала компьютера
Настройка изображения с помощью автонастройки
При проецировании сигнала с видеовхода компьютера, видеовхода BNC (аналоговый RGB), входного разъема HDMI 1,
входного разъема HDMI 2 и входного разъема DisplayPort (в том числе входной сигнал HDBaseT ) настройте качество
изображения с помощью одного нажатия на кнопку, если края экрана обрезаны или если качество проецирования
плохое.
Нажмите кнопку AUTO ADJ. для выполнения автоматической оптимизации компьютерного изображения.
Эта настройка может понадобиться при первом подключении компьютера к проектору.
[Изображение низкого качества]
[Стандартное изображение]
ПРИМЕЧАНИЕ:
Для отображения некоторых сигналов может понадобиться некоторое время, другие сигналы могут отображаться некорректно.
• Если при помощи автоматической настройки не удается оптимизировать сигнал компьютера, попробуйте настроить параметры [ГОРИЗОНТАЛЬНО],
[ВЕРТИКАЛЬНОЕ], [ЧАСЫ] и [ФАЗА] вручную. (
→
)
❼
Увеличение или уменьшение громкости
Уровень громкости динамика можно изменять.
Важно:
• Не устанавливайте максимальную громкость на внешней акустической системе, подключенной к выходу AUDIO OUT проектора. Если не выполнять данное
условие, то неожиданный громкий звук во время включения или выключения проектора может повредить слух. Когда регулируете громкость на внешней
акустической системе, установите уровень громкости звука акустической системы меньше половины всего диапазона и настройте громкость на проекторе
для получения соответствующего уровня звука.
ПОДСКАЗКА: Когда меню не отображаются, кнопки
◀
и
▶
на корпусе проектора служат для
управления громкостью.
ПРИМЕЧАНИЕ:
[Модели HDBaseT]
• Громкость звука нельзя регулировать с помощью кнопки
◀
или
▶
, если изображение увеличено
с помощью кнопки D-ZOOM (+) или на дисплее отображается меню.
[Модели MM]
• При отображении экранного меню и увеличении экрана с помощью кнопки громкость нельзя
настроить с помощью кнопки, если отображаются функция «Просмотр» или Ethernet (выбор
аудио – Ethernet).
Увеличение громкости
Уменьшение громкости
