16
2. Проецирование изображения (основные операции)
Режим ожидания
Мигает
Питание включено
Постоянно светится
красным
Мигает синим
Постоянно
светится синим
❸

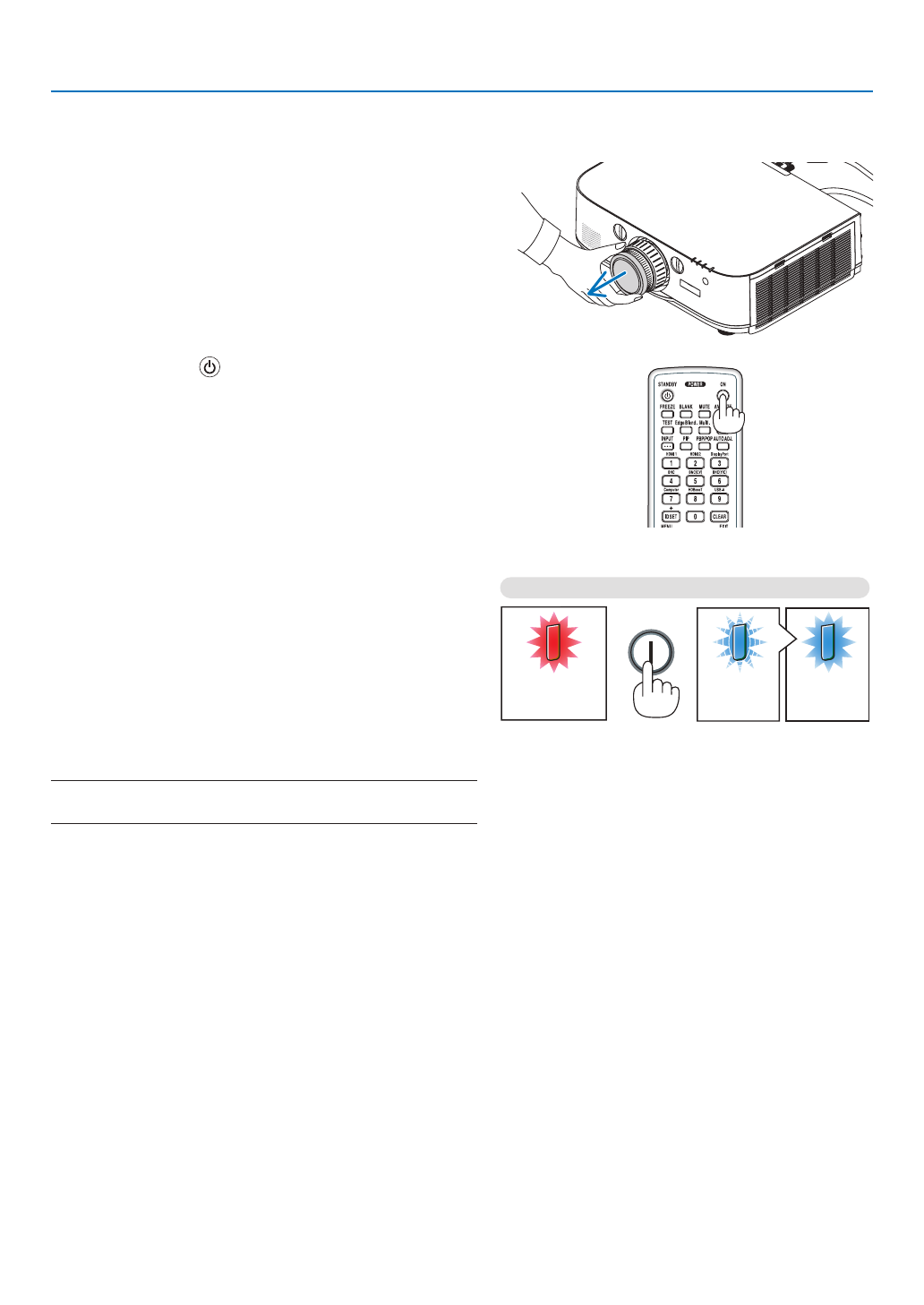

Включение проектора
1. Снимите крышку объектива.
2. Нажмите кнопку
(POWER) на корпусе проектора или
кнопку POWER ON на пульте дистанционного управле
-
ния.
Индикатор POWER сменит красный цвет на синий, а затем
начнет мигать. После этого изображение будет проеци-
роваться на экран.
ПОДСКАЗКА:
• Когда появится сообщение «ПРОЕКТОР ЗАБЛОКИРОВАН! ВВЕДИТЕ СВОЙ
ПАРОЛЬ.», то это означает, что включена функция [БЕЗОПАСНОСТЬ]. (
→
)
• Когда на дисплее отображается ЭКО сообщение, это означает, что для [ЭКО
СООБЩЕНИЕ] выбран параметр [ВКЛ.]. (
→
• Нажатие таких кнопок, как кнопка питания и кнопка MENU, будет сопрово-
ждаться звуковым сигналом. Чтобы отключить звуковой сигнал, выберите
[ВЫКЛ.] для [ГУДОК] с помощью меню. (
→
стр.
)
После включения проектора убедитесь, что компьютер
или источник видеосигнала включен.
ПРИМЕЧАНИЕ: Синий экран (синий фон) отображается, когда нет входного сигнала
(установка меню по умолчанию).
(
→
)
