66

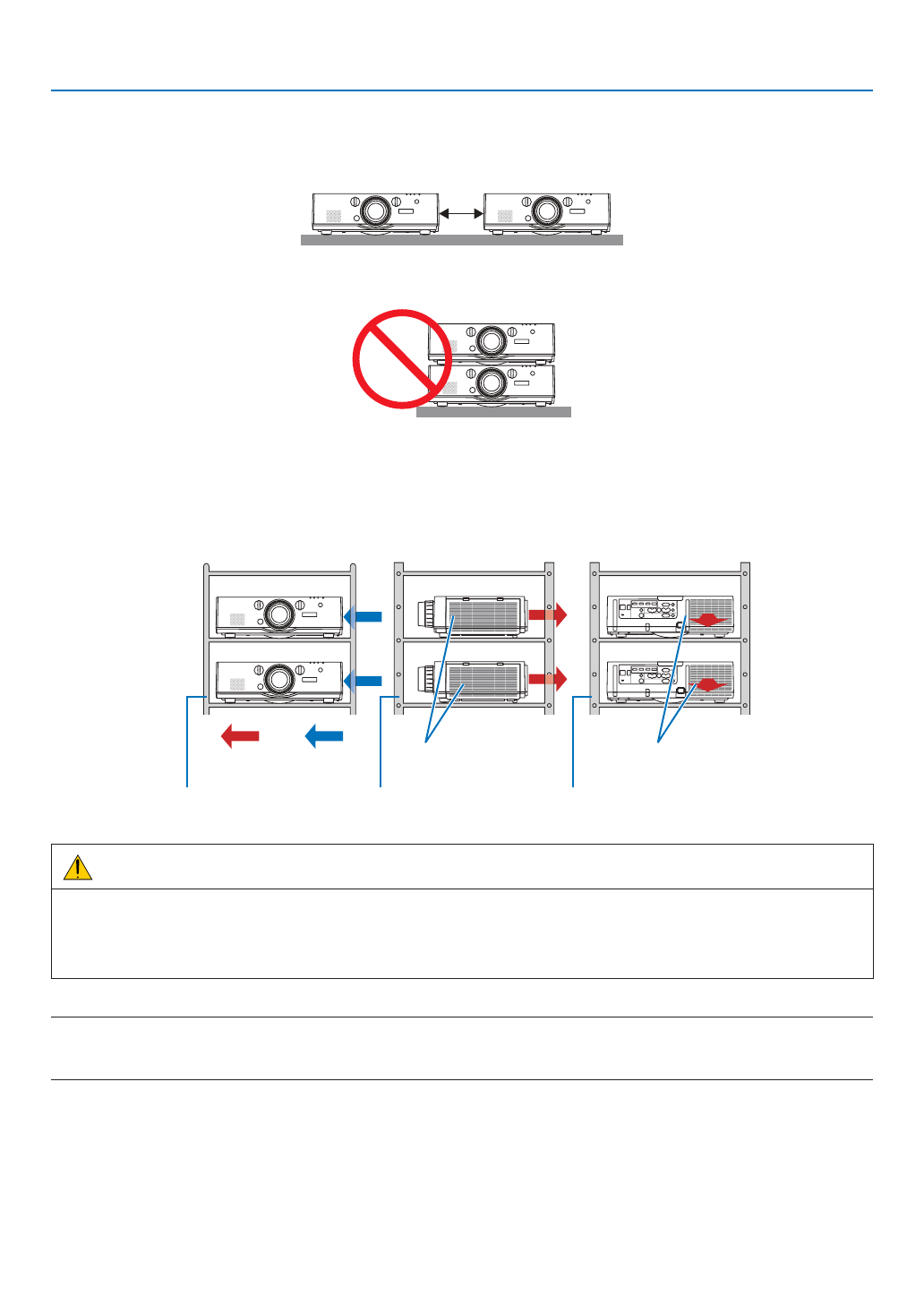

4. Мультиэкранное проецирование
На что обратить внимание при установке проекторов
• Обеспечьте достаточное пространство слева и справа от проектора так, чтобы отверстия для забора и выпуска воз-
духа проектора не были заблокированы. Когда отверстия для забора и выпуска воздуха заблокированы, температура
внутри проектора поднимется, что может стать причиной неисправности.
• Не ставьте проекторы непосредственно друг на друга при их установке. Когда проекторы ставятся друг на друга,
они могут упасть, что может привести к повреждению и неисправности.
• Пример установки при использовании двух проекторов
Следующая установка рекомендуется при сочетании установки двух проекторов для мультиэкранного проециро-
вания. Пожалуйста, оставьте свободное пространство не менее 10 см между отверстием забора/выпуска воздуха и
электрической розеткой.
[Пример установки]
Отверстие забора воз-
духа
Отверстие выпуска воздуха
Шкафчик
Шкафчик
Шкафчик
Выпуск воз-
духа
Забор воз-
духа
Передняя сторона
Правая сторона
Задняя сторона
ПРЕДУПРЕЖДЕНИЕ
Пожалуйста, обратитесь в розничный магазин за услугами по специальной установке, например, при установке про-
ектора на потолке. Никогда не проводите установку самостоятельно. Проектор может упасть и причинить травмы.
Используйте прочный шкафчик, который способен выдержать вес проектора для установки. Не ставьте проекторы
непосредственно друг на друга.
ПРИМЕЧАНИЕ:
• Для получения информации о диапазоне проекционного расстояния, пожалуйста, см. приложение «Расстояние проецирования и размер экрана». (
→
стр.
