127

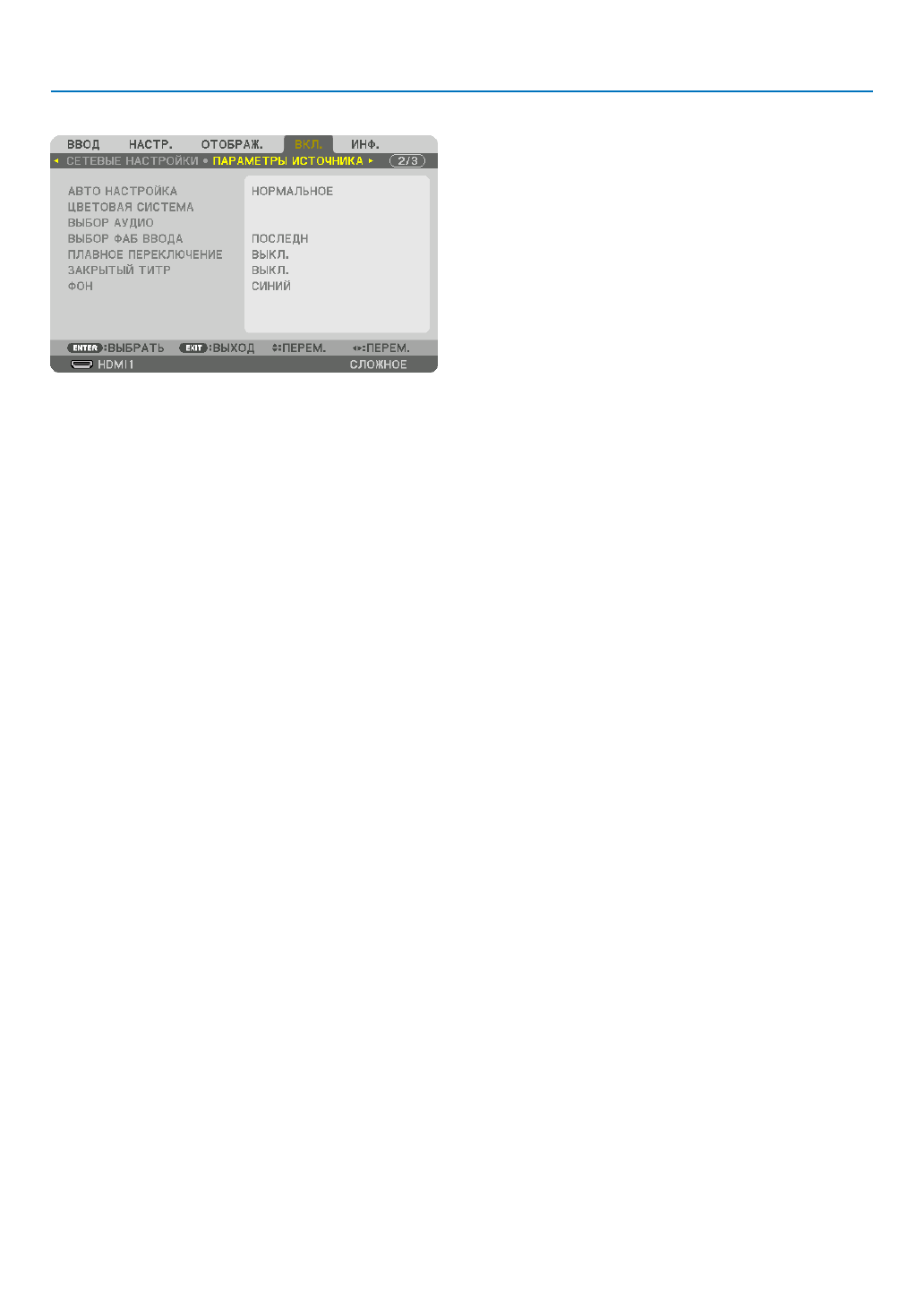

5. Использование экранного меню
[ПАРАМЕТРЫ ИСТОЧНИКА]
Установка режима автонастройки [АВТО НАСТРОЙКА]
С помощью этой функции можно установить режим Авто Настройка, при котором можно автоматически или вручную
корректировать шум и настраивать стабильность сигнала компьютера. Автоматическая настройка может выполняться
в двух режимах: [НОРМАЛЬНОЕ] и [ТОЧНАЯ].
ВЫКЛ� ����������������������������� Сигнал компьютера не может настраиваться автоматически� Оптимизировать сигнал компьютера можно вручную�
НОРМАЛЬНОЕ ���������������� Значение по умолчанию� Компьютерный сигнал будет настроен автоматически� Обычно выбирается этот вариант�
ТОЧНАЯ��������������������������� Выберите эту опцию, если требуется более точная настройка� В этом случае на переключение к источнику требуется больше
времени, чем при выборе варианта [НОРМАЛЬНОЕ]�
ПОДСКАЗКА:
• Значение по умолчанию при поставке с завода – [НОРМАЛЬНОЕ].
• Когда нажата кнопка AUTO ADJ., выполняется та же регулировка [ТОЧНАЯ].
[ЦВЕТОВАЯ СИСТЕМА]
Данная функция позволяет выбрать видеосигнал с ТВ, который отличается в разных странах (NTSC, PAL и т.д.).
Данная функция по умолчанию установлена на [АВТО]. Установите этот параметр, если проектор не может идентифи-
цировать сигнал автоматически.
[ВЫБОР АУДИО]
Выбор аудиовхода разъема HDMI 1 IN, разъема HDMI 2 IN, входной клеммы DisplayPort и порта Ethernet/HDBaseT*.
При подаче аналогового звука подключите разъем аудиовыхода соединительного устройства к разъему аудиовхода
BNC и установите Выбор Аудио на «BNC».
* Для моделей MM используйте клемму HDMI 1 IN, клемму HDMI 2 IN, входную клемму DisplayPort, порт Ethernet, порт USB-A.
