4. Мультиэкранное проецирование
❶
Что можно сделать благодаря мультиэкранному проецированию
Этот проектор может использоваться отдельно или как часть установки из нескольких блоков для мультиэкранного
проецирования.
Здесь мы представляем пример использования двух экранов проецирования.
Случай 1
Использование одного проектора для проецирования двух типов видео одновременно
[PIP/КАРТИНКА В КАРТИНКЕ]
Случай 2
Использование четырех проекторов (жидкокристаллическая панель: XGA) для проецирования видео с разрешением
1 920 × 1 080 пикселей
[УПРАВ. ОКНАМИ]
Случай 1. Использование одного проектора для проецирования двух типов видео [PIP/
КАРТИНКА В КАРТИНКЕ]

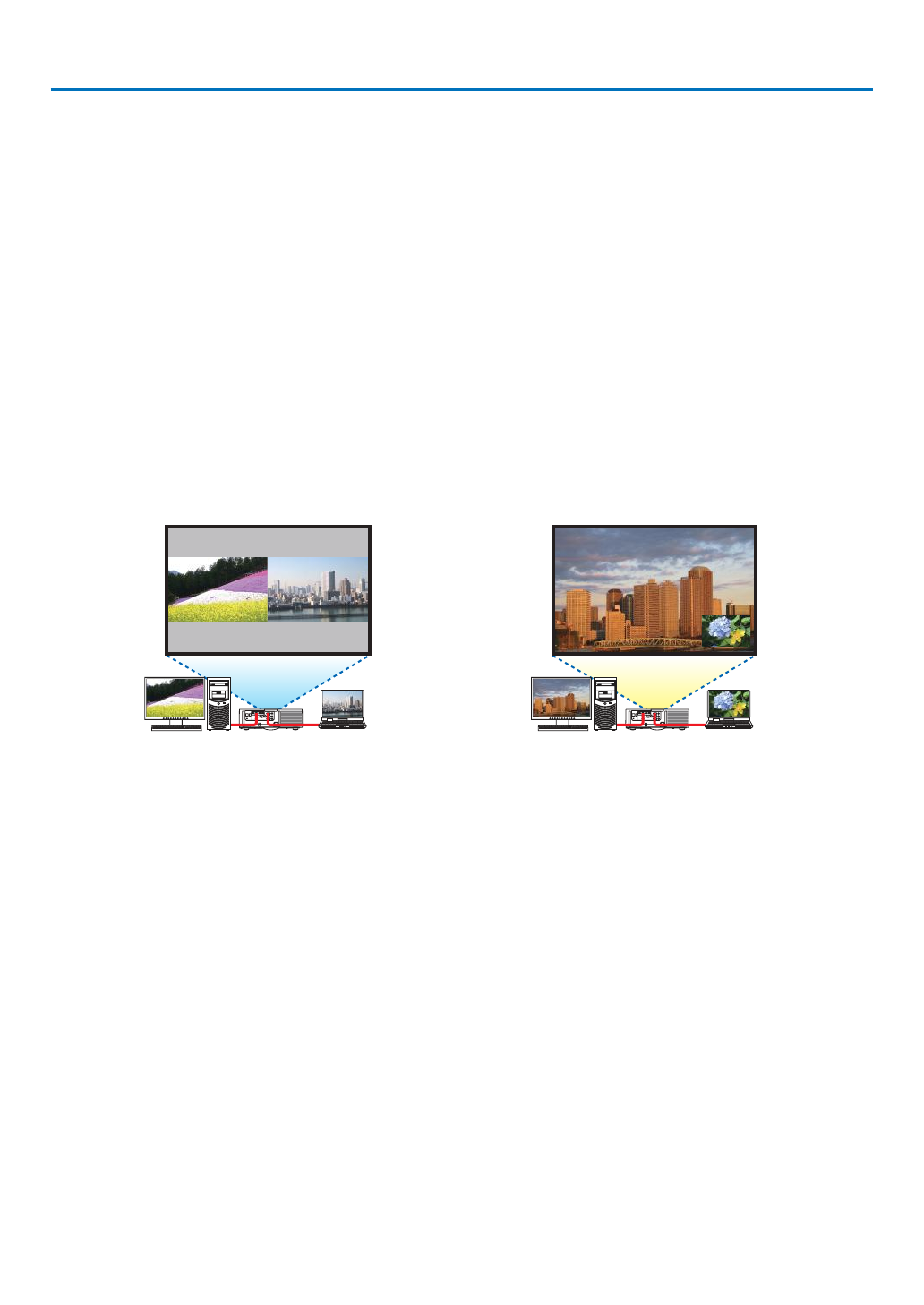

Пример подключения и проецируемое изображение
В случае [КАРТИНКА В КАРТИНКЕ]
В случае [КАРТИН. В КАРТ. (PIP)]
Операции в экранном меню
Отобразите экран [ОТОБРАЖ.]
→
[PIP/КАРТИНКА В КАРТИНКЕ]
→
[РЕЖИМ] из экранного меню и выберите [КАРТИН. В
КАРТ. (PIP)] или [КАРТИНКА В КАРТИНКЕ].
Для получения более подробной информации см. «4-2 Отображение двух изображений одновременно». (
→
