9. Использование режима «Просмотр» (Модели MM)
❸
Показ изображений с запоминающего устройства USB
Этот раздел объясняет основные принципы работы режима ПРОСМОТР.
Для объяснения используется порядок работы для случая, когда панель инструментов режима ПРОСМОТР имеет
настройки по умолчанию.
Подготовка: Перед началом работы режима ПРОСМОТР изображения с компьютера сохраните на запоминающем
устройстве USB.

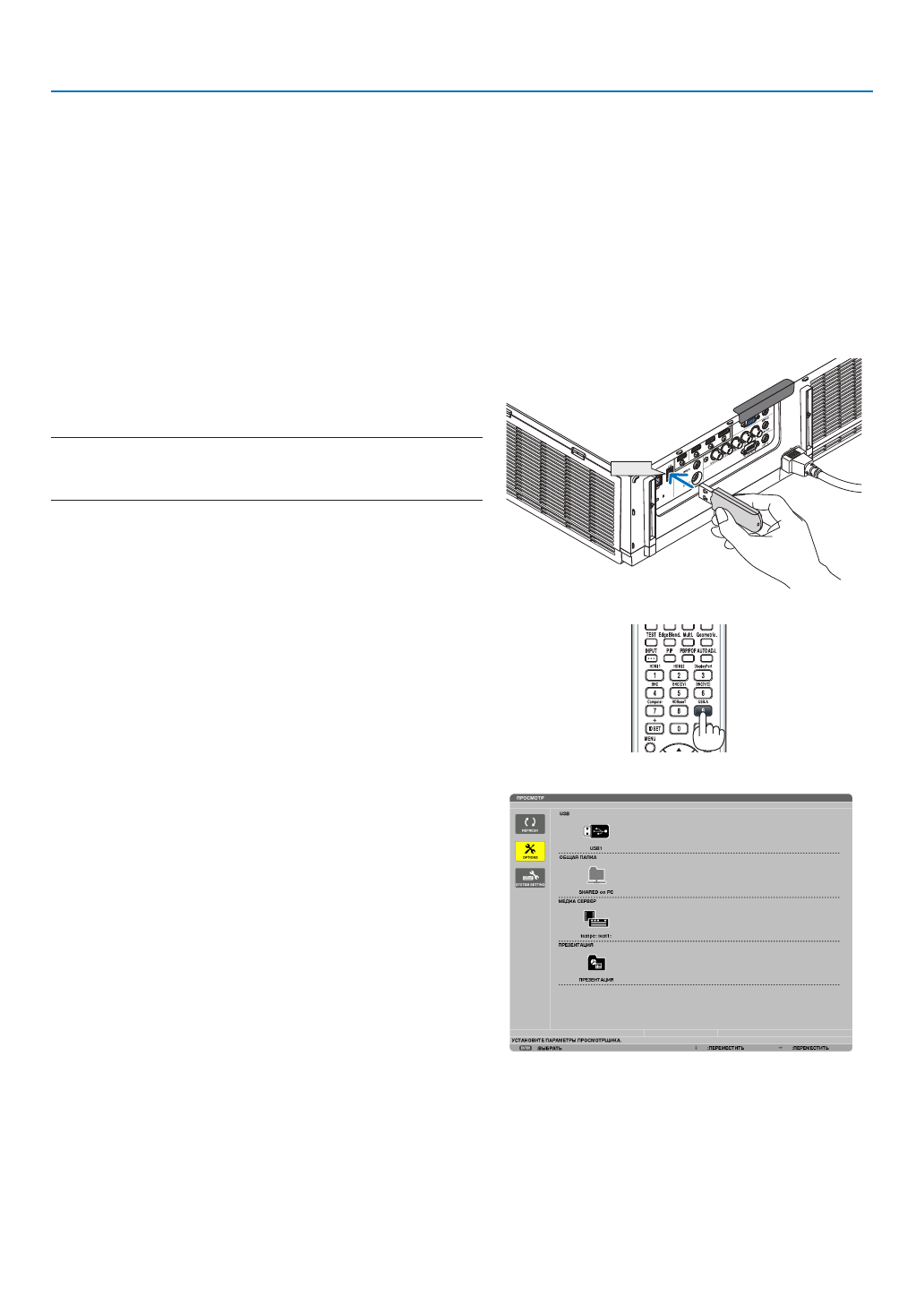

Начало работы режима «Просмотр»
1. Включите проектор. (
→
стр.
)
2. Вставьте запоминающее устройство USB в порт USB
проектора.
ПРИМЕЧАНИЕ:
• Не вынимайте запоминающее устройство USB из проектора, пока мигает
светодиод. В противном случае можно повредить данные.
ПОДСКАЗКА:
Вы можете вставить запоминающее устройство USB в проектор, когда
отображается окно со списком устройств.
3. Нажмите на кнопку «9/USB-A».
Экран переключится на отображение просмотра, а экран,
показывающий список драйверов, будет отображаться
после 2-3 секунд.
ПОДСКАЗКА:
• Нажмите данную кнопку для отображения просмотра с работой основного
для просмотра информации о способе выбора.
• Для получения более подробной информации об окне со списком устройств см.
стр.
.
• Для отображения графики в папке с общими данными см. стр.
; для
отображения файлов с неподвижными изображениями и файлов видео на медиа
сервере см. стр.
USB
