182
7. Техническое обслуживание

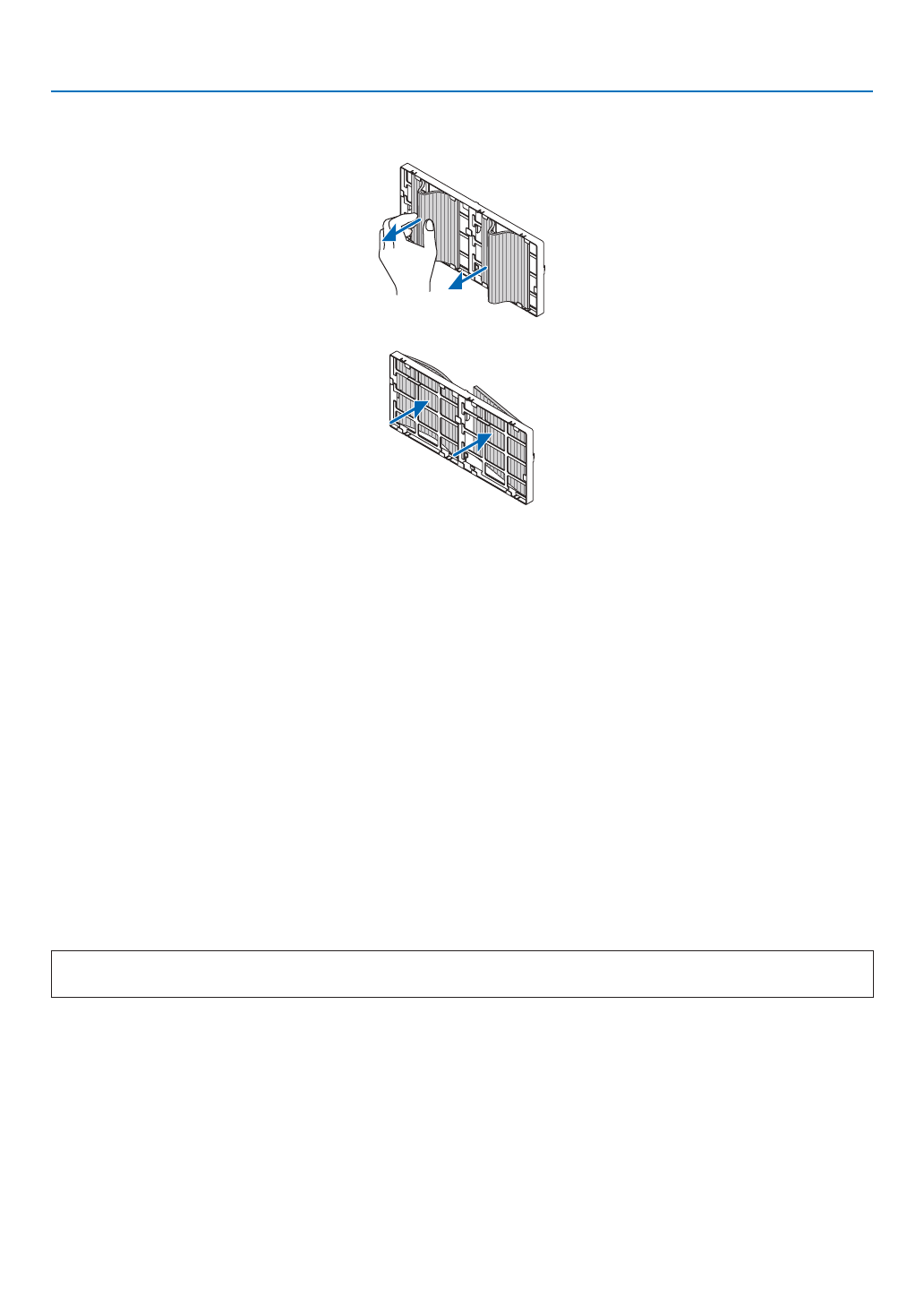

3. Извлеките четыре фильтра.
Держите фильтры, установленные на обеих сторонах блока фильтров, чтобы снять блок фильтров.
4. Удалите пыль с корпусов фильтра и крышки фильтра.
Почистите детали и снаружи, и внутри.
5. Прикрепите четыре новых фильтрующих элемента к обеим сторонам блока фильтров.
Места установки фильтров различаются в зависимости от того, имеются ли какие-либо прорези (пазы). Уста-
новите фильтр под кромку вокруг блока фильтров следующим образом.
(1) Установите 2 фильтра с прозрачными кадрами, прикрепленными к зажимам с боковой стороны блока фильтра,
в месте расположения ручки.
• Переверните фильтр на сторону с прозрачным модулем, а затем установите его.
(2) Прикрепите 2 фильтра с черной линией к боковой стороне блока фильтра, где нет ручки.
• Переверните фильтр на сторону с черной линией, а затем вставьте прорези в выступы на блоке фильтров
для его установки.
6. Установите собранный блок фильтров обратно в корпус проектора.
Вставьте блок фильтров в проектор сторонами, на которых с внешней стороны расположены крючки слева и
справа.
7. Закройте крышку фильтра.
После закрытия потяните крышку фильтра возле кнопок до щелчка. Крышка фильтра будет зафиксирована в
положении.
На этом замена фильтра завершена.
Приступите к сбросу времени наработки лампы и фильтра.
Чтобы сбросить время наработки лампы и время наработки фильтров:
1. Установите проектор там, где он будет использоваться.
2. Вставьте силовой кабель в розетку и включите проектор.
3. Сбросьте время наработки лампы и время наработки фильтров.
1. В меню выберите [ВОССТ.]
→
[СБРОС ВРЕМЕНИ НАРАБОТКИ ЛАМПЫ] и обнулите время наработки лампы.
2. Выберите [СБРОС ВРЕМЕНИ НАРАБОТКИ ФИЛЬТРА] и обнулите время наработки фильтра. (
→
