9. Использование режима «Просмотр» (Модели MM)
❷
Подготовка материалов для презентации
1. Создайте материалы для презентации и сохраните их на своем компьютере в поддерживаемом формате
файлов.
• Информацию о поддерживаемых форматах файлов см. на стр.
.
• Перед самой презентацией проверьте, отображается ли файл в формате PowerPoint в режиме «Просмотр».
• При создании файлов в формате PDF вставьте шрифты в свой файл PDF. Для вставления шрифтов требуется
Adobe Acrobat. В Adobe Reader это выполнить невозможно.
ПОДСКАЗКА:
• Использование команды печати
Пример шрифта, вставленного с использованием команды печати. Для получения более подробной информации см.
справку к Adobe Acrobat.

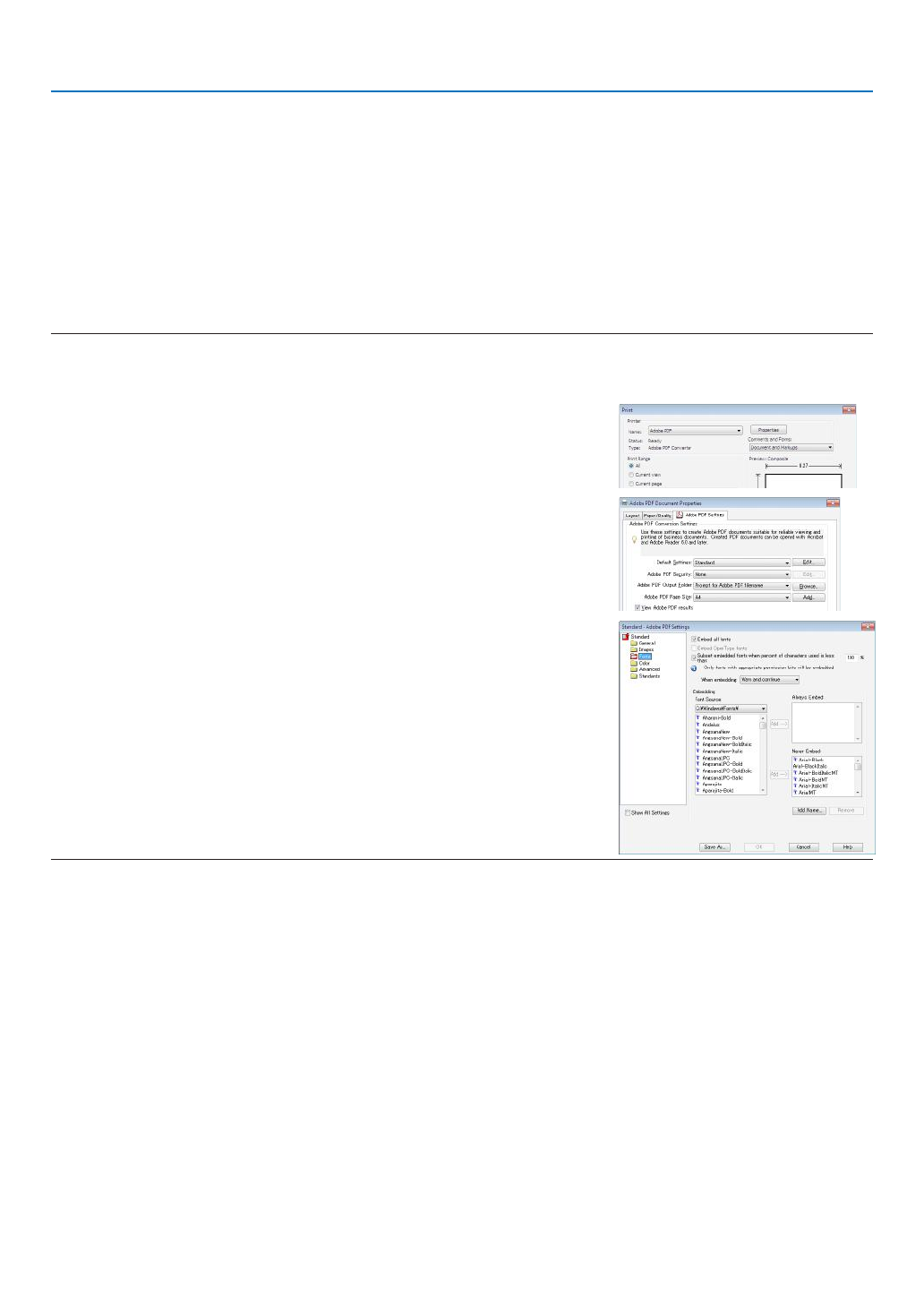

1. Выберите «Печать» из меню «Файл».
2. В ы б е р и т е « Ad o b e P D F» и з « И м я п р и н т е р а » и н а ж м и т е к н о п к у
«Свойства».
3. Нажмите кнопку «Редактировать» в закладке «Настройки Adobe
PDF».
4. Нажмите на закладку шрифта в окне редактирования, чтобы выбрать
окно вставки шрифтов.
5. Поставьте галочку для «Вставить все шрифты».
Нажмите «OK», чтобы вернуться к окну печати, и нажмите «OK», чтобы
начать создание файла PDF.
2. Сохраните файл на диске.
Чтобы сохранить файл на запоминающем устройстве USB:
Воспользуйтесь Windows Explore, чтобы скопировать файл на запоминающее устройство USB.
Чтобы поместить файл в папку с общим доступом, создаваемую на компьютере, см. стр.
Чтобы использовать «Media Sharing» в Windows Media Player 11, см. стр.
.
