22

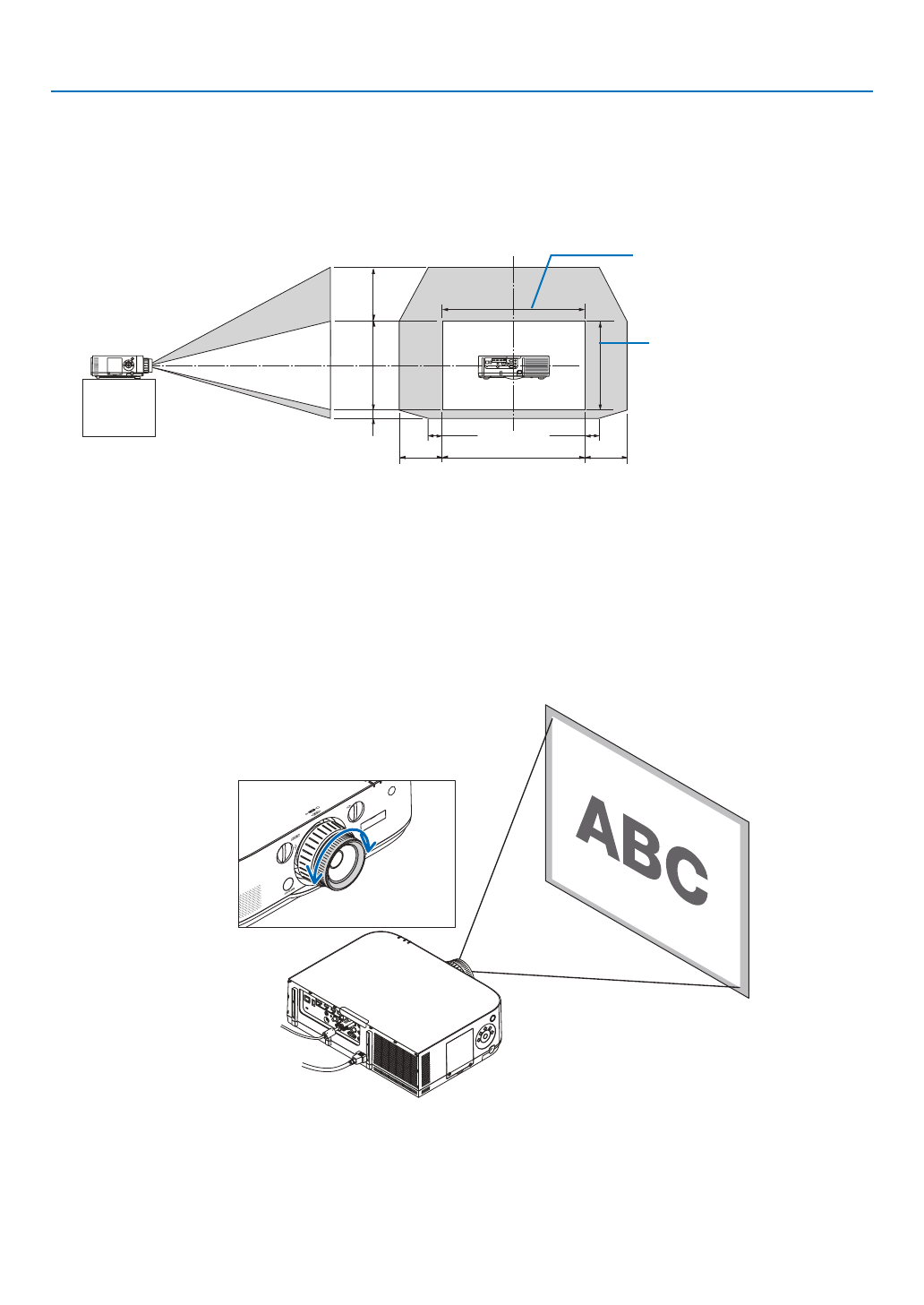

2. Проецирование изображения (основные операции)
ПОДСКАЗКА:
• Схема, приведенная ниже, показывает диапазон настройки сдвига объектива (формат проекции: со стола/фронтальная) WUXGA типа (исключая объектив
NP30ZL). Используйте ножку для регулирования наклона, если Вы хотите поднять положение проецирования выше данного положения. (
→
стр.
• См. страницу
для просмотра информации о диапазоне настройки сдвига объектива WXGA типа/XGA типа и для подвеса на потолке/фронтального
проецирования.
100%V
50%V
10%V
100%H
30%H
30%H
10%H
10%H
Высота проецируемого изо-
бражения
Ширина проецируемого изо-
бражения
PA622U/PA522U
Условные обозначения: V обозначает длину по вертикали (высоту проецируемого изображения), H обозначает длину по горизонтали (ширину проецируемого
изображения).
Фокусировка
Подходящие объективы: NP12ZL/NP13ZL/NP14ZL/NP15ZL
Кольцо ФОКУСИРОВКИ используется для настройки фокусировки.
Кольцо фокусировки
